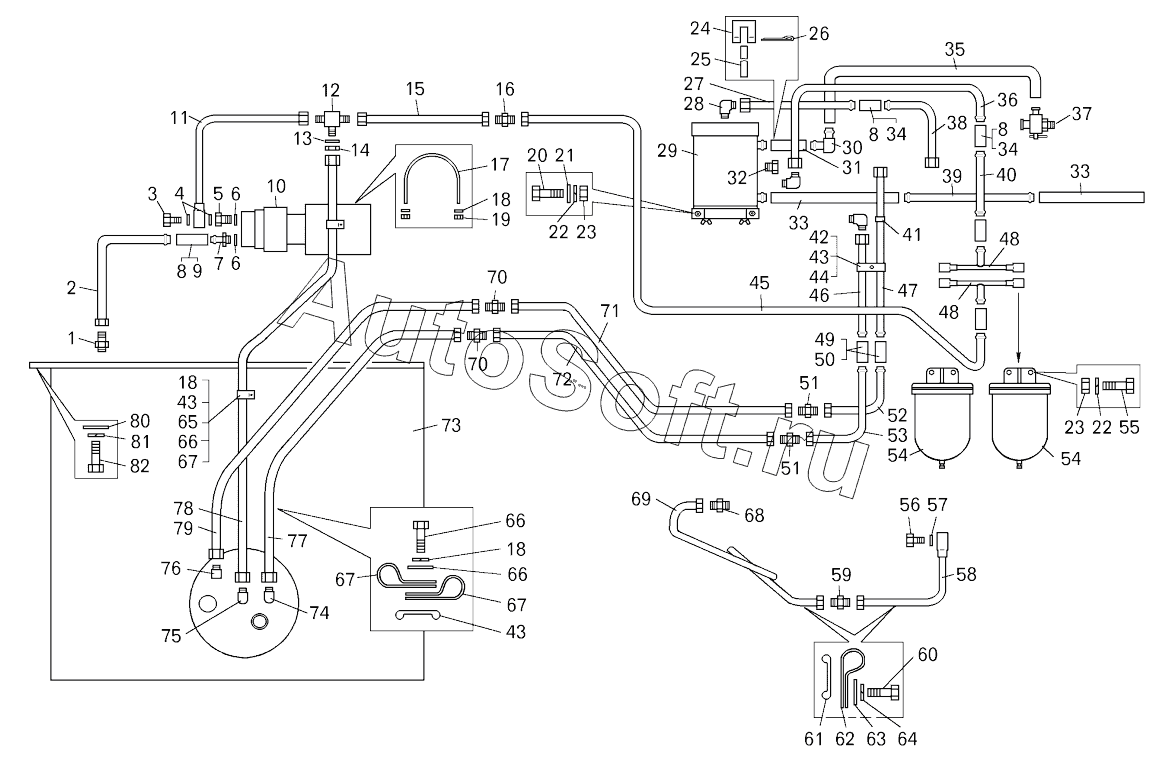

Каталог запасных частей к технике: БелАЗ 7822, 78221 (2016). Топливный бак и топливопроводы (7822-1100006-10);Fuel tank and fuel pipelines of BELAZ-7822 Loader
52
62
61
60
59
58
57
56
55
54
54
53
63
51
51
50
49
48
48
47
46
45
44
43
43
43
72
82
81
80
79
78
77
76
75
74
73
42
71
70
70
69
68
68
67
67
67
66
66
66
65
64
11
21
20
19
18
18
18
17
16
15
14
13
12
22
22
10
9
8
8
8
7
6
6
5
4
3
2
32
41
40
39
38
37
36
35
34
34
33
33
1
31
30
29
28
27
26
25
24
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Штуцер | |
| 2 | 7***2 | Топливопровод | |
| 3 | 5***9 | Болт зажимной | |
| 4 | 0***3 | Кольцо | |
| 5 | 5***8 | Штуцер | |
| 6 | 5***2 | Прокладка | |
| 7 | 5***0 | Штуцер | |
| 8 | N***1 | Хомут | |
| 9 | 5***2 | Шланг | |
| 10 | 7***0 | Насос топливный | |
| 11 | 7***0 | Топливопровод | |
| 12 | 3***5 | Тройник | |
| 13 | 2***3 | Шайба 31 | |
| 14 | 3***4 | Гайка | |
| 15 | 7***0 | Топливопровод | |
| 16 | 3***7 | Ниппель | |
| 17 | 5***4 | Хомут | |
| 18 | 2***4 | Шайба | |
| 19 | 2***8 | Гайка | |
| 20 | 2***8 | Болт | |
| 21 | 2***7 | Шайба | |
| 22 | 2***7 | Шайба | |
| 23 | 2***4 | Гайка | |
| 24 | 2***0 | Пряжка | |
| 25 | 2***8 | Лента | |
| 26 | 2***5 | Шплинт | |
| 27 | 7***6 | Топливопровод | |
| 28 | 3***2 | Угольник | |
| 29 | 7***0 | Обогреватель топлива | |
| 30 | 7***0 | Патрубок | |
| 31 | 5***0 | Шланг соединительный | |
| 32 | 2***3 | Пробка | |
| 33 | 5***0 | Шланг соединительный | |
| 34 | 5***6 | Шланг | |
| 35 | 5***4 | Шланг | |
| 36 | 7***5 | Топливопровод | |
| 37 | В***0 | Кран | |
| 38 | 7***0 | Топливопровод | |
| 39 | 7***2 | Трубопровод | |
| 40 | 7***0 | Топливопровод | |
| 41 | 5***8 | Кольцо | |
| 42 | 3***9 | Кляммер | |
| 43 | 5***1 | Прокладка | |
| 44 | 5***8 | Рычаг короткий | |
| 45 | 7***0 | Топливопровод | |
| 46 | 7***0 | Трубка слива топлива | |
| 47 | 7***6 | Трубка отвода топлива | |
| 48 | 7***1 | Топливопровод | |
| 49 | N***1 | Хомут | |
| 50 | 5***7 | Шланг | |
| 51 | 3***0 | Ниппель | |
| 52 | 7***0 | Трубка слива топлива | |
| 53 | 7***7 | Трубка отвода топлива | |
| 54 | 8***0 | Фильтр грубой очистки топлива | |
| 55 | 2***3 | Болт | |
| 56 | 5***2 | Болт | |
| 57 | 5***4 | Прокладка | |
| 58 | 7***1 | Трубка подвода топлива | |
| 59 | 3***0 | Ниппель | |
| 60 | 2***0 | Болт | |
| 61 | 5***1 | Прокладка | |
| 62 | 3***2 | Кляммер | |
| 63 | 2***4 | Шайба | |
| 64 | 2***4 | Шайба | |
| 65 | 2***8 | Болт | |
| 66 | 2***4 | Шайба | |
| 67 | 3***8 | Кляммер | |
| 68 | 3***7 | Штуцер | |
| 68 | К***» | Пробка | |
| 69 | 7***0 | Т рубка | |
| 70 | 3***0 | Ниппель | |
| 71 | 7***0 | Трубка слива топлива | |
| 72 | 7***5 | Топливопровод | |
| 73 | 7***0 | Бак топливный | |
| 74 | 3***5 | Угольник | |
| 75 | 3***9 | Угольник | |
| 76 | 3***3 | Угольник | |
| 77 | 7***0 | Трубка отвода топлива | |
| 78 | 7***8 | Топливопровод | |
| 79 | 7***0 | Трубка слива топлива | |
| 80 | 2***0 | Шайба 22 | |
| 81 | 2***2 | Шайба | |
| 82 | 2***2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
