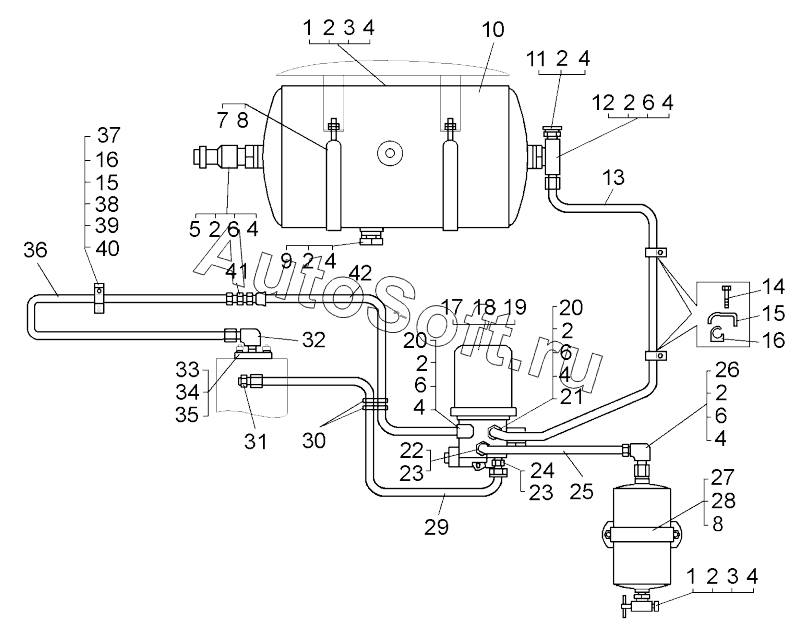

Каталог запасных частей к технике: БелАЗ 7822, 78221 (2016). Монтаж трубопроводов компрессора (78221-3500016);Mounting of compressor pipelines on BelAZ -78221
1
1
2
2
2
2
2
2
2
2
2
3
3
4
4
4
4
4
4
4
4
4
5
6
6
6
6
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Кран | |
| 2 | 0***3 | Кольцо | |
| 3 | 3***5 | Гайка | |
| 4 | 3***5 | Шайба защитная | |
| 5 | 7***0 | Клапан предохранительный | |
| 6 | 3***9 | Гайка | |
| 7 | 5***8 | Хомут крепления | |
| 8 | 2***2 | Гайка | |
| 9 | 3***9 | Пробка | |
| 10 | 7***5 | Ресивер | |
| 11 | 1***0 | Клапан | |
| 12 | 3***6 | Тройник | |
| 13 | 7***0 | Т рубка | |
| 14 | 2***4 | Болт | |
| 15 | 7***4 | Скоба | |
| 16 | 5***8 | Вкладыш | |
| 17 | 8***0 | Регулятор давления с адсорбером | |
| 18 | 3***6 | Болт М12 | |
| 19 | 2***7 | Шайба | |
| 20 | 4***6 | Угольник | |
| 21 | 0***3 | Кольцо | |
| 22 | 3***2 | Ниппель | |
| 23 | 5***4 | Прокладка | |
| 24 | 3***6 | Ниппель | |
| 25 | 7***6 | Трубка | |
| 26 | 4***1 | Угольник | |
| 27 | 7***2 | Лента | |
| 28 | 7***5 | Ресивер | |
| 29 | 7***0 | Рукав высокого давления | |
| 30 | 7***4 | Хомут | |
| 31 | 3***3 | Ниппель | |
| 32 | 3***2 | Угольник | |
| 33 | 7***2 | Фланец | |
| 34 | 7***4 | Прокладка | |
| 35 | 2***5 | Шайба | |
| 36 | 7***8 | Т рубка | |
| 37 | 7***9 | Кронштейн | |
| 38 | 3***4 | Болт | |
| 39 | 2***8 | Гайка | |
| 40 | 2***4 | Шайба | |
| 41 | 3***6 | Ниппель | |
| 42 | 7***0 | Шланг (5336-3506085-01) |
