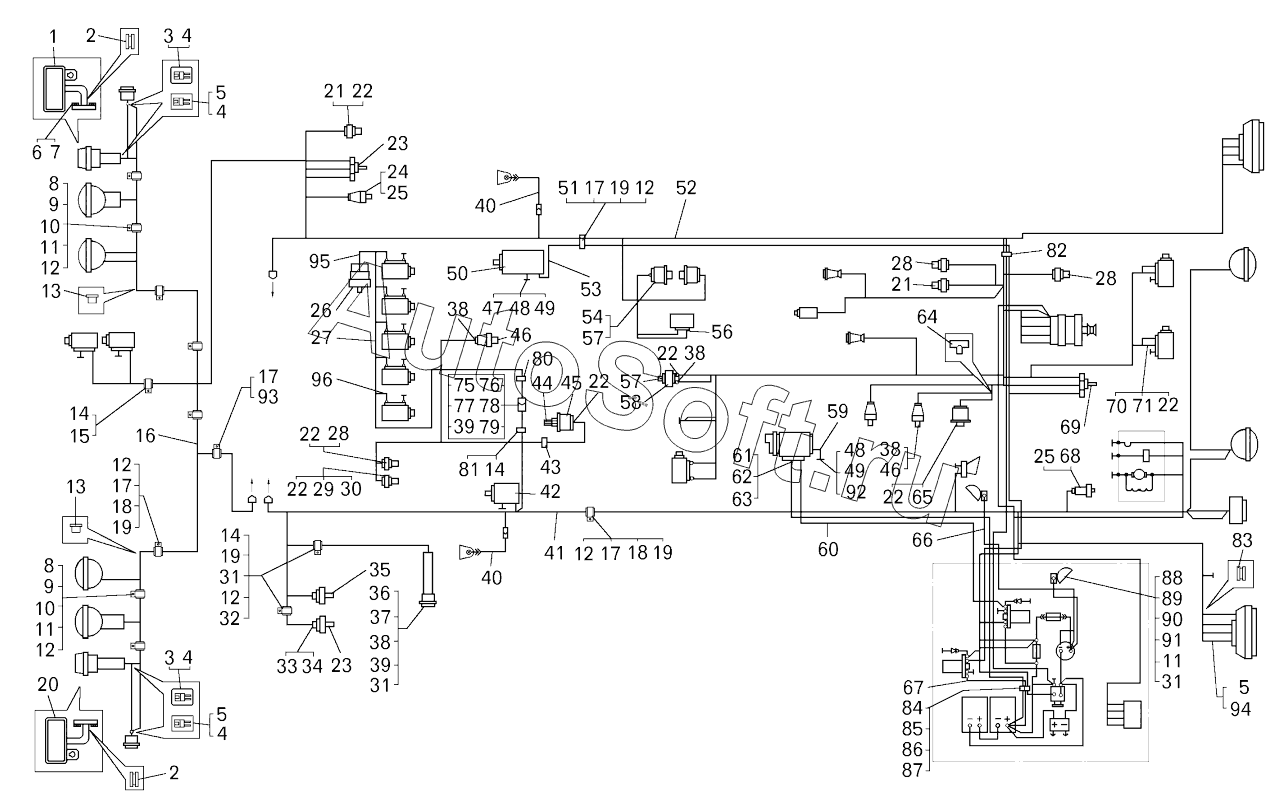

Каталог запасных частей к технике: БелАЗ 7822, 78221 (2016). Монтаж электроборудования на шасси (7822-3700010);Mounting of electrical equipment on chassis of BELAZ-7822
59
69
69
69
68
67
66
65
64
63
62
61
60
70
59
58
57
57
56
54
53
52
51
50
49
49
48
48
85
96
95
94
93
92
91
90
90
89
88
87
86
47
84
83
82
81
80
79
78
77
76
75
71
13
13
24
23
23
23
23
23
23
22
22
22
22
22
22
22
21
21
20
19
19
19
19
18
18
17
17
17
17
16
15
14
14
14
25
25
12
12
12
12
12
12
11
11
11
10
10
9
9
8
8
7
6
5
5
5
4
4
4
4
3
3
2
2
36
46
46
45
44
43
42
41
40
40
39
39
38
38
38
38
37
36
1
35
35
34
33
32
31
31
31
30
29
28
28
28
27
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Кронштейн правый | |
| 2 | 5***2 | Втулка | |
| 3 | 5***1 | Чехол защитный | |
| 4 | К***я | Колодка гнездовая | |
| 5 | 5***7 | Чехол защитный | |
| 6 | 2***8 | Болт | |
| 7 | 2***7 | Шайба | |
| 8 | 3***0 | Кляммер | |
| 9 | 5***5 | Прокладка | |
| 10 | 2***0 | Болт | |
| 11 | 2***8 | Гайка | |
| 12 | 2***4 | Шайба | |
| 13 | 5***4 | Втулка гибкого рукава | |
| 14 | 5***1 | Прокладка | |
| 15 | 3***2 | Кляммер | |
| 16 | 7***6 | Жгут проводов фар | |
| 17 | 5***1 | Прокладка | |
| 18 | 3***7 | Кляммер | |
| 19 | 2***8 | Болт | |
| 20 | 7***5 | Кронштейн левый | |
| 21 | Т***1 | Датчик сигнализатора температуры | |
| 22 | 7***2 | Колпачок защитный | |
| 23 | Д***1 | Датчик-гидросигнализатор | |
| 23 | Д***1 | Датчик | |
| 24 | 3***9 | Датчик | |
| 25 | 5***5 | Чехол защитный | |
| 26 | М***А | Датчик спидометра | |
| 27 | 7***2 | Жгут проводов | |
| 28 | Д***1 | Датчик температуры | |
| 29 | Р***Б | Сигнализатор | |
| 30 | 5***4 | Прокладка | |
| 31 | 2***4 | Шайба | |
| 32 | 3***6 | Кляммер | |
| 33 | 7***0 | Заглушка | |
| 34 | 9***0 | Разъем | |
| 35 | Д***1 | Датчик-гидросигнализатор | |
| 35 | Д***4 | Датчик | |
| 36 | 1***2 | Указатель поворота боковой дополнительный 5 категории | |
| 36 | У***1 | Повторитель боковой указателя поворотов | |
| 37 | 5***6 | Втулка | |
| 38 | 5***4 | Чехол защитный | |
| 39 | 2***4 | Гайка | |
| 40 | 7***0 | Провод | |
| 41 | 7***0 | Жгут проводов по лонжерону | |
| 42 | М***1 | Электродвигатель маслозакачивающего насоса (поступает с двигателем) | |
| 43 | 5***3 | Хомут | |
| 44 | 7***8 | Переходник | |
| 45 | 1***0 | Датчик давления масла двигателя на 20 кгс/см | |
| 46 | Д***2 | Датчик | |
| 47 | 7***0 | Провод | |
| 48 | 2***5 | Болт | |
| 49 | 2***6 | Шайба | |
| 50 | 5***0 | Двигатель дублирующего привода руля | |
| 51 | 3***9 | Кляммер | |
| 52 | 7***0 | Жгут проводов по двигателю | |
| 53 | 7***9 | Провод дублирующего привода руля | |
| 54 | 0***5 | Реле давления | |
| 56 | К***я | Колодка штыревая | |
| 57 | 5***4 | Прокладка | |
| 58 | Д***5 | Датчик засоренности воздушных фильтров | |
| 59 | 5***1 | Провод | |
| 59 | 5***2 | Провод соединения двигателя с рамой | |
| 60 | 7***0 | Перемычка | |
| 61 | 5***0 | Провод от аккумуляторных батарей | |
| 62 | 5***1 | Втулка гибкого рукава | |
| 63 | 7***4 | Гибкий рукав | |
| 64 | 3***6 | Тройник | |
| 65 | 1***0 | Датчик давления масла | |
| 66 | 7***5 | Жгут проводов подкапотной лампы | |
| 67 | 7***7 | Перемычка | |
| 68 | Д***1 | Датчик | |
| 69 | Д***К | Датчик | |
| 69 | Д***1 | Датчик | |
| 69 | Д***1 | Датчик | |
| 70 | 7***0 | Диод с перемычкой | |
| 71 | 7***8 | Перемычка | |
| 75 | Т***0 | Крышка | |
| 76 | 7***0 | Кронштейн | |
| 77 | 2***9 | Винт | |
| 78 | 2***3 | Шайба | |
| 79 | 2***5 | Втулка | |
| 80 | 7***2 | Кронштейн | |
| 81 | 3***2 | Кляммер | |
| 82 | 5***2 | Хомут электромонтажный | |
| 83 | 5***8 | Кольцо | |
| 84 | 5***2 | Прокладка | |
| 85 | 5***4 | Прокладка | |
| 86 | 3***1 | Кляммер | |
| 87 | 3***8 | Кляммер | |
| 88 | 5***4 | Втулка амортизационная | |
| 89 | А***3 | Лампа | |
| 90 | Л***2 | Лампа подкапотная | |
| 90 | П***’ | Лампа подкапотная | |
| 91 | 2***2 | Болт | |
| 92 | 2***6 | Шайба | |
| 93 | 3***1 | Кляммер | |
| 94 | К***я | Колодка гнездовая | |
| 95 | 5***8 | Перемычка | |
| 96 | 5***4 | Перемычка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
