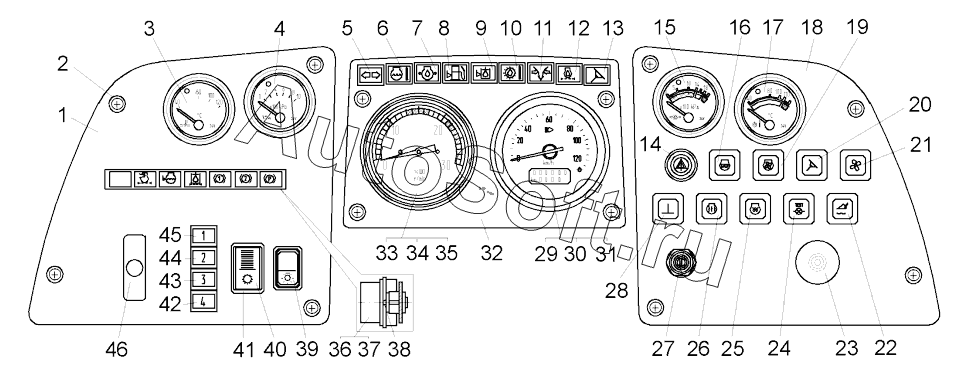

Каталог запасных частей к технике: БелАЗ 7822, 78221 (2016). Панель приборов (7822-3805020, 7822-3805021, 7822-3805030);Loader instrumentation panel BELAZ-7822
36
24
25
26
27
28
29
29
30
31
32
33
34
35
35
23
37
38
39
40
41
42
42
43
43
44
44
45
45
46
11
2
3
4
5
5
6
6
7
7
8
8
9
10
10
1
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Панель приборов левая | |
| 2 | Е***1 | Винт | |
| 3 | Э***М | Указатель | |
| 4 | Э***4 | Указатель | |
| 5 | 2***7 | Контрольная лампа | |
| 5 | 2***7 | Лампа контрольная | |
| 6 | 2***5 | Лампа контрольная | |
| 6 | 7***4 | Контрольная лампа аварийной температуры | |
| 7 | 2***6 | Лампа контрольная | |
| 7 | 7***4 | Контрольная лампа аварийного давления масла | |
| 8 | 2***2 | Лампа контрольная | |
| 8 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 9 | 6***8 | Фонарь контрольной лампы | |
| 10 | 2***1 | Лампа контрольная | |
| 10 | 7***0 | Контрольная лампа аварийной температуры масла | |
| 11 | 2***3 | Лампа контрольная | |
| 11 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 12 | 2***8 | Лампа контрольная | |
| 12 | 7***3 | Контрольная лампа засорения масляного фильтра ДВС | |
| 13 | 7***2 | Контрольная лампа дублирующего привода руля | |
| 14 | 3***М | Выключатель аварийной сигнализации | |
| 15 | Э***4 | Указатель | |
| 16 | 7***2 | Выключатель останова двигателя | |
| 17 | Э***5 | Указатель | |
| 18 | 7***0 | Панель приборов правая | |
| 19 | 7***2 | Выключатель вентилятора двигателя | |
| 20 | 7***0 | Выключатель дублирующего привода руля | |
| 21 | 6***1 | Выключатель вентилятора обдува | |
| 22 | 7***4 | Выключатель плавающего положения ковша | |
| 23 | С***1 | Сигнализатор аварийный | |
| 24 | 7***7 | Выключатель проверки ламп | |
| 25 | 6***4 | Выключатель ЭФУ | |
| 26 | 7***5 | Выключатель жалюзи двигателя | |
| 27 | В***6 | Замок включатель | |
| 28 | 7***8 | Выключатель массы | |
| 29 | 8***2 | Прибор показывающий спидометра | |
| 29 | П***П | Прибор | |
| 30 | 8***2 | Крышка разъема | |
| 31 | Т***4 | Винт | |
| 32 | 7***0 | Панель приборов средняя | |
| 33 | А***1 | Лампа | |
| 34 | 2***Л | Тахометр электронный | |
| 35 | 5***6 | Патрон лампы | |
| 35 | Л***9 | Патрон лампы | |
| 36 | Б***4 | Блок контрольных ламп | |
| 37 | И***0 | Планка | |
| 38 | 2***1 | Винт | |
| 39 | 0***2 | Переключатель | |
| 40 | 7***2 | Переключатель пульта ГМП | |
| 41 | 5***5 | Рамка выключателя | |
| 42 | 2***8 | Лампа контрольная | |
| 42 | 7***6 | Фонарь контрольной лампы | |
| 43 | 2***7 | Лампа контрольная | |
| 43 | 7***3 | Фонарь контрольной лампы | |
| 44 | 2***5 | Лампа контрольная | |
| 44 | 7***5 | Фонарь контрольной лампы | |
| 45 | 2***6 | Лампа контрольная | |
| 45 | 7***4 | Фонарь контрольной лампы | |
| 46 | П***Л | Пульт управления |
