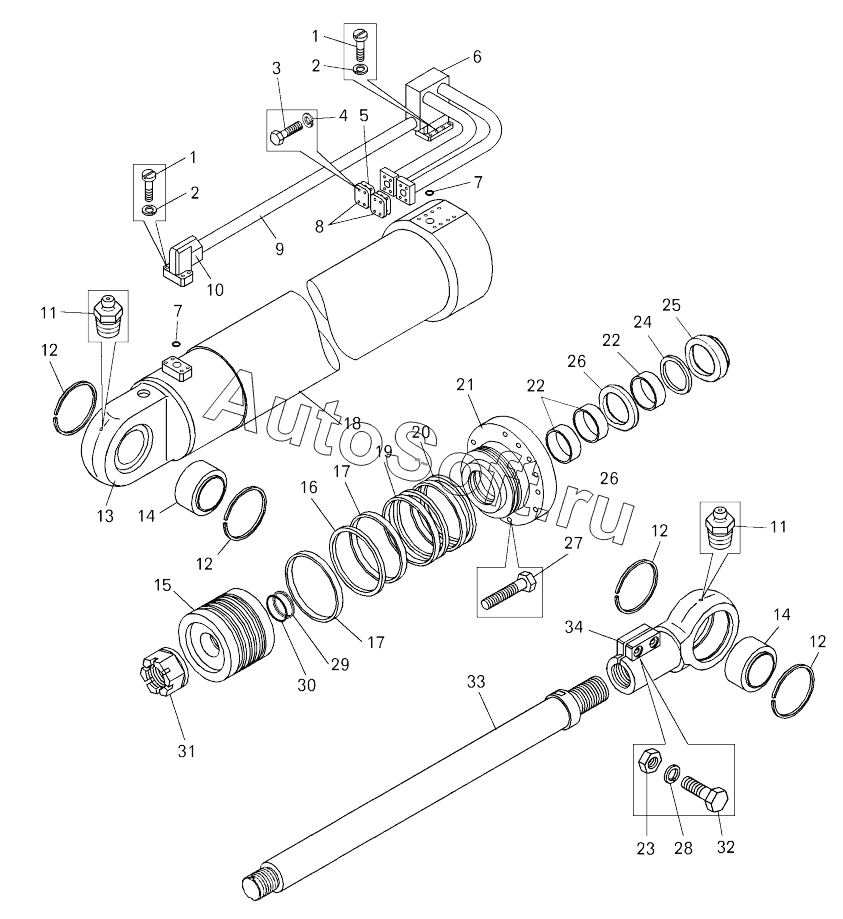

Каталог запасных частей к технике: БелАЗ 7822, 78221 (2016). Цилиндр поворота ковша (78221-4614010, 78221-4614011);Cylinder of bucket turning
26
26
18
19
20
21
22
22
23
24
25
17
17
27
28
29
30
31
32
33
34
10
2
2
3
4
5
6
7
7
8
9
1
1
11
11
12
12
12
12
7822-4614070-20
7822-4614070-20
7822-4614070-20
7822-4614070-20
7822-4614080-20
7822-4614080-20
7822-4614080-20
7822-4614080-20
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7822-4614070-20 | 7***0 | Корпус цилиндра левый в сборе | |
| 7822-4614080-20 | 7***0 | Корпус цилиндра правый в сборе | |
| 1 | 3***7 | Винт М10х35 (0034131700) | |
| 2 | 2***6 | Шайба | |
| 3 | 2***5 | Болт | |
| 4 | 2***6 | Шайба | |
| 5 | 7***9 | Прокладка | |
| 6 | 7***0 | Фланец | |
| 7 | 0***6 | Кольцо | |
| 8 | 7***4 | Пластина | |
| 9 | 7***0 | Труба | |
| 10 | 7***0 | Фланец | |
| 11 | 1***р | Масленка | |
| 12 | 5***0 | Кольцо стопорное | |
| 13 | 7***5 | Крышка цилиндра задняя | |
| 14 | Ш***1 | Подшипник | |
| 15 | 7***1 | Поршень | |
| 16 | К***1 | Поршневое уплотнение | |
| 17 | F***8 | Кольцо | |
| 18 | 7***8 | Труба | |
| 19 | 1***3 | Кольцо | |
| 20 | 5***1 | Шайба защитная | |
| 21 | 7***5 | Крышка передняя | |
| 22 | F***8 | Кольцо | |
| 23 | 2***0 | Гайка | |
| 24 | S***4 | Манжета | |
| 25 | А***6 | Грязесъемник | |
| 26 | S***3 | Штоковое уплотнение | |
| 27 | 3***8 | Болт М24х110 | |
| 28 | 2***9 | Шайба | |
| 29 | 7***7 | Шайба защитная | |
| 30 | 0***3 | Кольцо | |
| 31 | 7***0 | Гайка М64х3-6H | |
| 32 | 2***4 | Болт | |
| 33 | 7***4 | Шток | |
| 34 | 7***0 | Наконечник штока |
