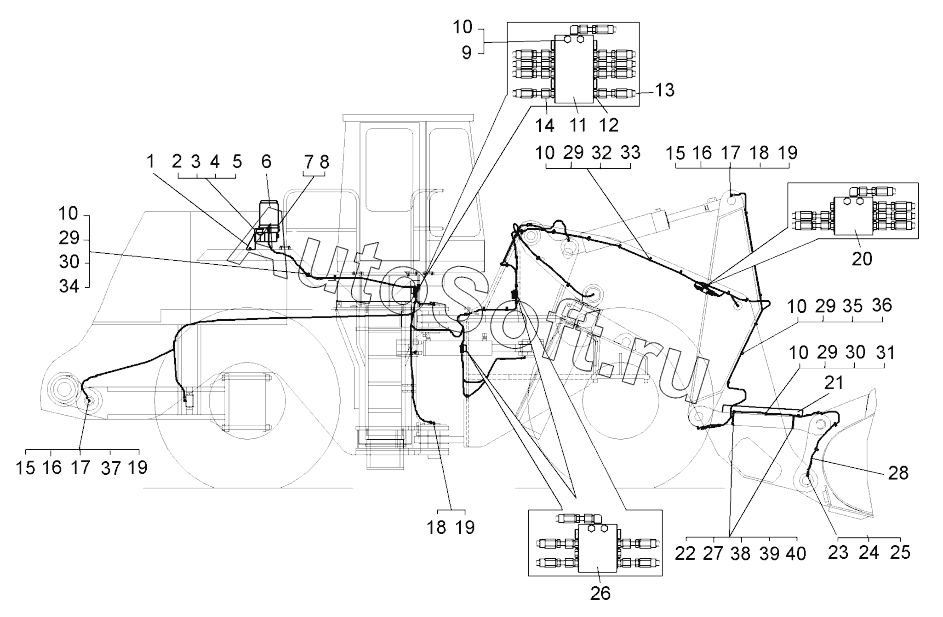

Каталог запасных частей к технике: БелАЗ 7822, 78221 (2016). Монтаж централизованной системы смазки, "Lincoln" (7822-6600030);Centralized lubrication system (Lincoln) arrangement chart
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кронштейн | |
| 2 | 2***4 | Болт | |
| 3 | 2***0 | Гайка | |
| 4 | 2***5 | Шайба | |
| 5 | 2***5 | Шайба | |
| 6 | 6***8 | Насос | |
| 7 | 6***1 | Клапан предохранительный | |
| 8 | 2***5 | Переходник | |
| 9 | 3***4 | Болт | |
| 10 | 2***4 | Шайба | |
| 11 | 6***2 | Дозатор | |
| 12 | 5***4 | Соединение для дозатора | |
| 13 | 5***4 | Хомут | |
| 14 | 3***3 | Пробка | |
| 15 | 5***3 | Шланг пластмассовый высокого давления | |
| 16 | 4***1 | Муфта резьбовая | |
| 17 | 4***1 | Наконечник шланговый | |
| 18 | 3***1 | Адаптер | |
| 19 | 2***9 | Угольник | |
| 20 | 6***1 | Дозатор | |
| 21 | 7***3 | Кожух защитный | |
| 22 | 7***2 | Кронштейн | |
| 23 | 1***3 | Спираль пластмассовая | |
| 24 | 2***3 | Лента крепежная | |
| 25 | 2***7 | Ниппель | |
| 26 | 6***2 | Дозатор | |
| 27 | 2***2 | Гайка | |
| 28 | 5***2 | Гибкий рукав для проводов | |
| 29 | 2***8 | Болт | |
| 30 | 3***7 | Кляммер | |
| 31 | 5***1 | Прокладка | |
| 32 | 5***3 | Прокладка | |
| 33 | 3***8 | Кляммер | |
| 34 | 5***1 | Прокладка | |
| 35 | 3***9 | Кляммер | |
| 36 | 5***4 | Прокладка | |
| 37 | 7***2 | Удлинитель | |
| 38 | 2***1 | Болт | |
| 39 | 2***6 | Шайба | |
| 40 | 2***6 | Шайба |
