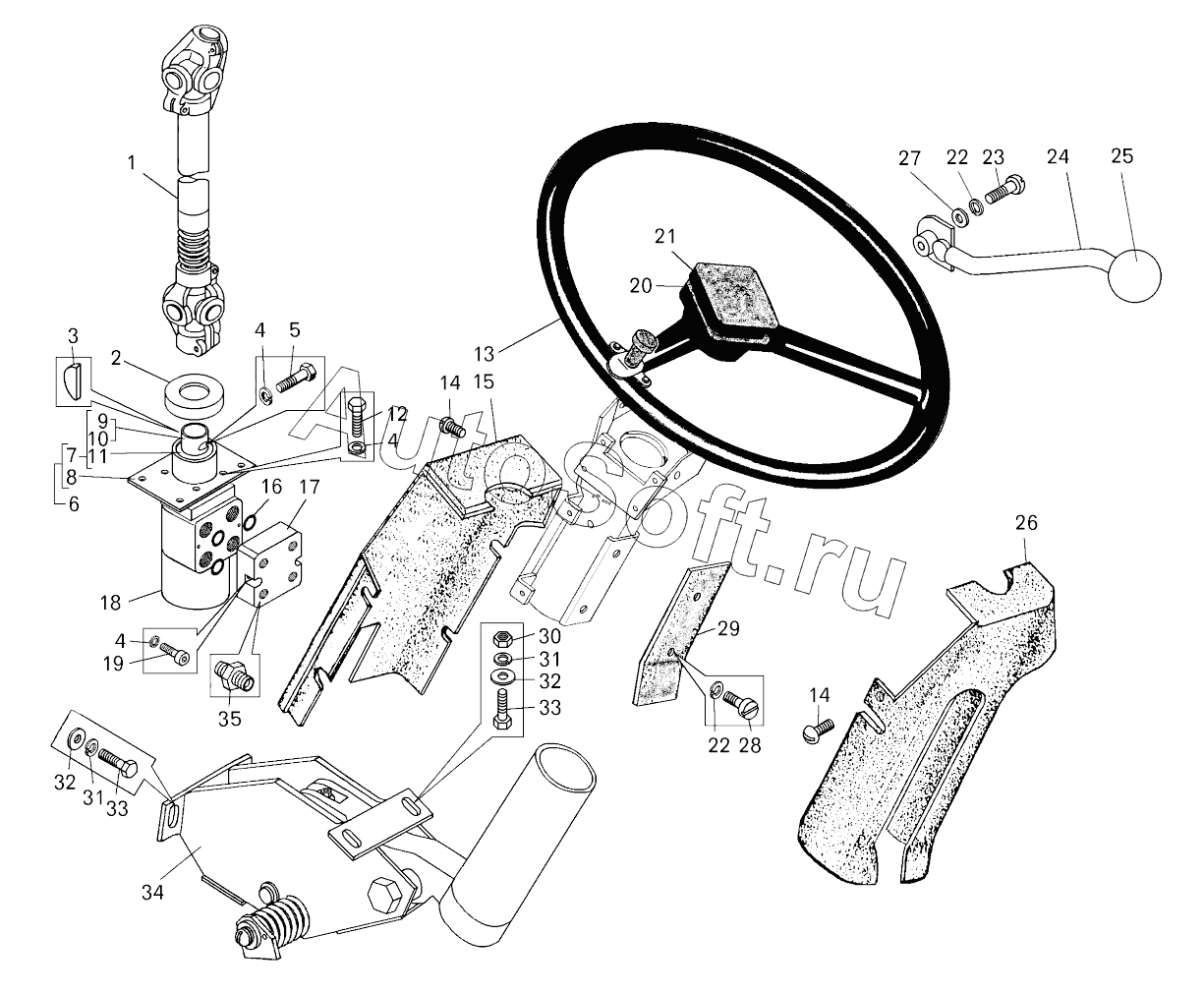

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Установка рулевого управления (7822-3400001-30);Mounting of steering
27
19
20
21
22
22
23
24
25
26
18
28
29
30
31
31
32
32
33
33
34
35
10
2
3
4
4
4
5
6
7
8
9
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Вал карданный рулевого управления | |
| 2 | 7***1 | Крышка подшипника | |
| 3 | Ш***9 | Шпонка | |
| 4 | Ш***Т | Шайба | |
| 5 | Б***5 | Болт | |
| 6 | 7***9 | Фланец с подшипником | |
| 7 | 7***0 | Вал рулевого механизма в сборе | |
| 8 | 7***0 | Фланец рулевого механизма | |
| 9 | 7***2 | Вал | |
| 10 | 8***5 | Подшипник шариковый | |
| 11 | Ш***0 | Шайба | |
| 12 | Б***0 | Болт | |
| 13 | K***0 | Колесо рулевое | |
| 14 | В***4 | Винт | |
| 15 | 6***4 | Крышка верхнего кожуха | |
| 16 | 0***6 | Кольцо | |
| 17 | 7***2 | Плита | |
| 18 | O***S | Механизм рулевой | |
| 19 | 3***8 | Винт М10х35 | |
| 20 | 7***0 | Крышка | |
| 21 | 7***0 | Эмблема | |
| 22 | Ш***Т | Шайба | |
| 23 | В***6 | Винт | |
| 24 | 7***0 | Рукоятка | |
| 25 | 5***0 | Шарик | |
| 26 | 6***6 | Кожух верхний | |
| 27 | Ш***6 | Шайба | |
| 28 | 2***2 | Винт | |
| 29 | 7***0 | Кожух | |
| 30 | Г***8 | Гайка | |
| 31 | Ш***Т | Шайба | |
| 32 | 2***5 | Шайба | |
| 33 | Б***0 | Болт | |
| 34 | 7***9 | Колонка рулевая с кронштейном | |
| 35 | 3***6 | Ниппель |
