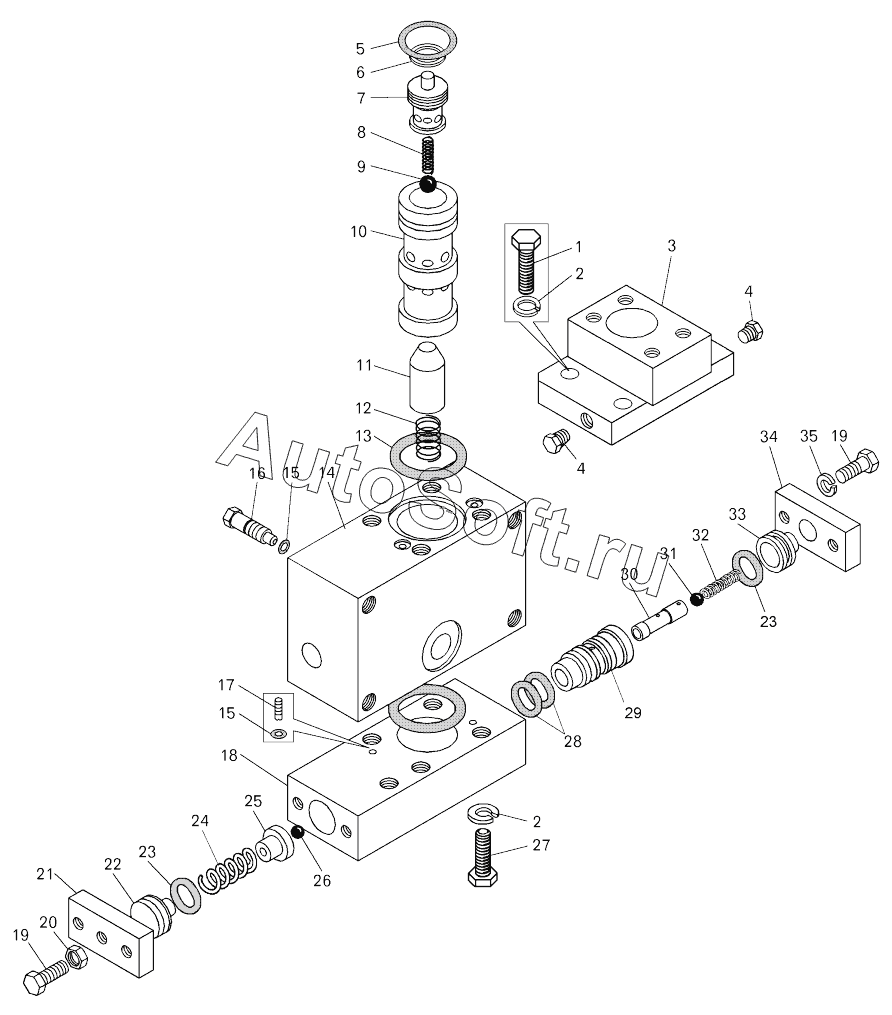

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Автомат разгрузки насоса (7822-3408370);Automat of pump release
1
2
2
3
4
4
5
6
7
8
9
10
22
12
13
14
15
15
16
17
75131-3428020
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75131-3428020 | 7***0 | Блок управления в сборе | |
| 1 | 2***9 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 7***2 | Крышка | |
| 4 | 2***1 | Пробка | |
| 5 | 0***3 | Кольцо | |
| 6 | 3***7 | Шайба 18 | |
| 7 | 7***4 | Направляющая | |
| 8 | 5***5 | Пружина | |
| 9 | 1***0 | Шарик | |
| 10 | 7***4 | Гильза | |
| 12 | 5***4 | Пружина наружная | |
| 13 | 0***3 | Кольцо | |
| 14 | 7***2 | Корпус | |
| 15 | 0***3 | Кольцо | |
| 16 | 7***0 | Игла | |
| 17 | 2***1 | Винт | |
| 18 | 7***2 | Корпус | |
| 19 | 2***8 | Болт | |
| 20 | 2***0 | Гайка | |
| 21 | 7***3 | Крышка | |
| 22 | 7***8 | Заглушка | |
| 22 | 7***6 | Клапан | |
| 23 | 0***6 | Кольцо | |
| 24 | 5***6 | Пружина | |
| 25 | 7***8 | Сухарь | |
| 26 | 9***0 | Шарик | |
| 27 | 2***7 | Болт | |
| 28 | 0***6 | Кольцо | |
| 29 | 7***4 | Гильза | |
| 30 | 7***2 | Плунжер | |
| 31 | 1***0 | Шарик | |
| 32 | 5***2 | Пружина | |
| 33 | 7***0 | Заглушка | |
| 34 | 7***4 | Крышка | |
| 35 | 2***5 | Шайба | |
| 36 | 7***0 | Клапан соединительный | |
| 37 | 7***2 | Корпус | |
| 38 | 0***3 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
