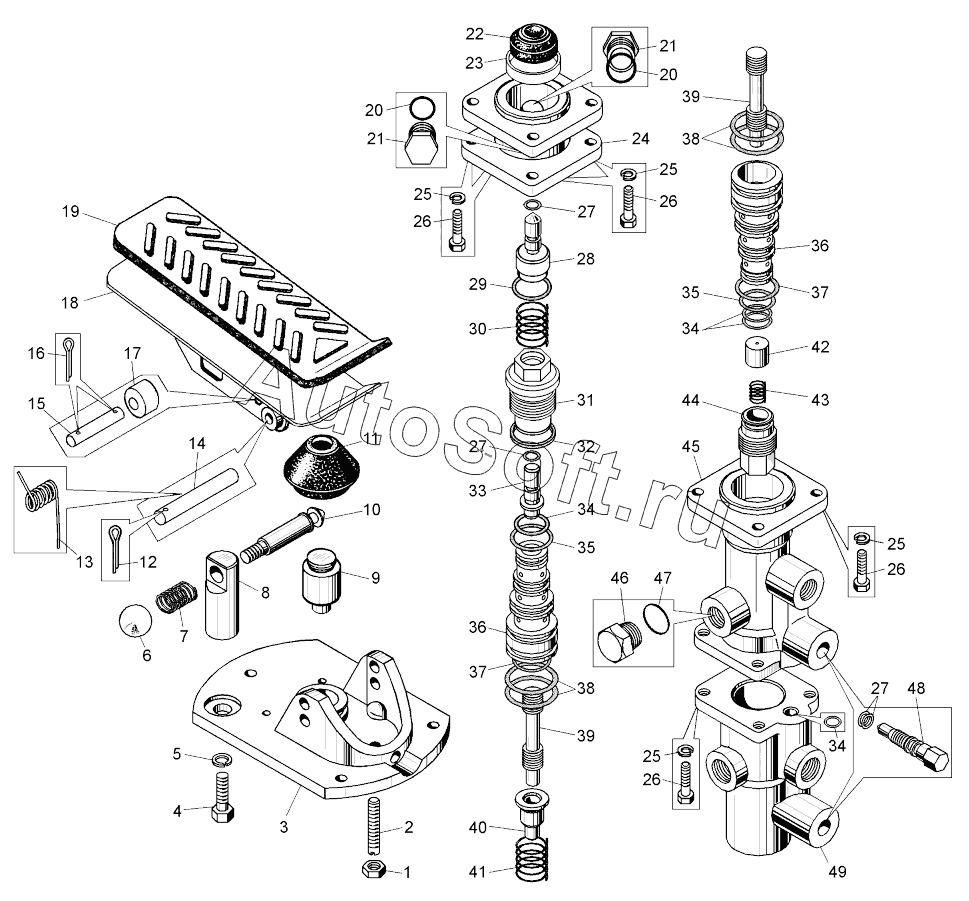

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Кран управления тормозами (75137-3514010);Valve of brakes control
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
7555Е-3514440
18
19
20
20
21
21
22
23
24
25
25
25
25
26
26
26
26
27
27
27
28
29
30
31
32
33
34
34
34
35
35
36
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7555Е-3514440 | 7***0 | Педаль | |
| 1 | Г***8 | Гайка | |
| 2 | 5***9 | Фиксатор | |
| 3 | 7***0 | Крышка корпуса крана | |
| 4 | Б***5 | Болт | |
| 5 | Ш***Т | Шайба | |
| 6 | 5***0 | Шарик | |
| 7 | 5***7 | Пружина | |
| 8 | 7***6 | Втулка | |
| 9 | 7***0 | Толкатель | |
| 10 | 7***2 | Фиксатор | |
| 11 | 5***Б | Чехол | |
| 12 | Ш***5 | Шплинт | |
| 13 | 7***8 | Пружина | |
| 14 | 5***7 | Ось | |
| 15 | 5***6 | Ось | |
| 16 | Ш***6 | Шплинт | |
| 17 | 5***4 | Ролик | |
| 18 | 7***0 | Педаль | |
| 19 | 7***6 | Накладка педали | |
| 20 | 5***4 | Прокладка уплотнительная | |
| 21 | 3***4 | Пробка | |
| 22 | 1***5 | Элемент уравновешивающий | |
| 23 | 7***0 | Тарелка пружины | |
| 24 | 7***3 | Корпус | |
| 25 | Ш***Л | Шайба | |
| 26 | Б***2 | Болт | |
| 27 | 0***3 | Кольцо | |
| 28 | 7***0 | Шток | |
| 29 | 0***3 | Кольцо | |
| 30 | 5***8 | Пружина | |
| 31 | 7***5 | Пробка | |
| 32 | 0***3 | Кольцо | |
| 33 | 7***1 | Шток | |
| 34 | 0***3 | Кольцо | |
| 35 | 0***3 | Кольцо | |
| 36 | 7***5 | Гильза | |
| 37 | 0***3 | Кольцо | |
| 38 | 0***3 | Кольцо | |
| 39 | 7***6 | Золотник | |
| 40 | 7***8 | Толкатель | |
| 41 | 7***1 | Пружина | |
| 42 | 7***9 | Поршень | |
| 43 | 5***7 | Пружина | |
| 44 | 7***4 | Пробка | |
| 45 | 7***0 | Корпус верхний | |
| 46 | 3***6 | Пробка М18х1,5 | |
| 47 | 7***7 | Кольцо | |
| 48 | 7***0 | Игла | |
| 49 | 7***0 | Корпус нижний |
