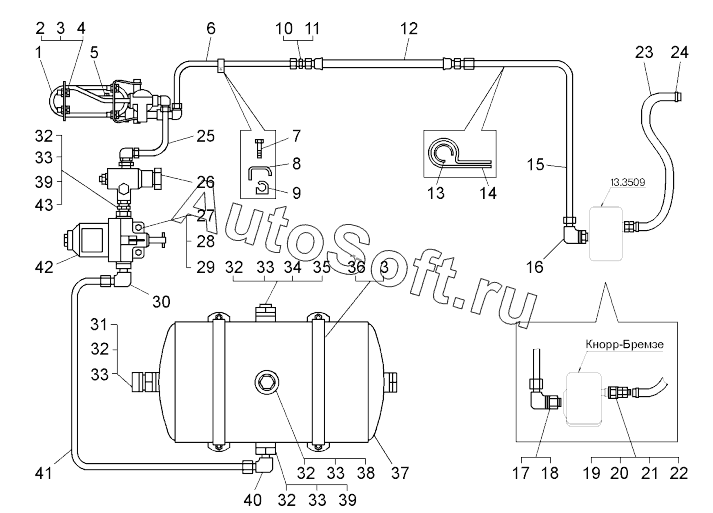

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Монтаж трубопроводов компрессора на бульдозере БелАЗ-7823 (7822-3500016);Mounting of compressor pipelines on wheel dozer BELAZ-7823
33
33
33
33
33
24
25
26
27
28
29
30
31
31
31
32
32
32
32
32
23
34
35
36
37
38
39
39
40
41
42
43
12
2
3
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Водоотделитель | |
| 2 | 2***7 | Болт | |
| 3 | 2***2 | Гайка | |
| 4 | 2***6 | Шайба | |
| 5 | 2***7 | Гайка | |
| 6 | 7***0 | Т рубка | |
| 7 | 2***4 | Болт | |
| 8 | 7***4 | Скоба | |
| 9 | 5***8 | Вкладыш | |
| 10 | 3***7 | Ниппель | |
| 11 | 0***3 | Кольцо | |
| 12 | 7***4 | Шланг (515Б-3506210-01) | |
| 13 | 5***1 | Прокладка | |
| 14 | 3***4 | Кляммер | |
| 15 | 7***4 | Т рубка | |
| 16 | 3***9 | Угольник | |
| 17 | 3***1 | Шайба | |
| 18 | 4***2 | Штуцер | |
| 19 | 7***6 | Переходник | |
| 20 | 7***6 | Переходник | |
| 21 | 3***0 | Гайка М26-6Н | |
| 22 | 3***3 | Шайба | |
| 23 | 7***8 | Шланг соединительный | |
| 24 | 3***5 | Хомут | |
| 25 | 7***5 | Т рубка | |
| 26 | 1***0 | Регулятор давления | |
| 27 | 2***5 | Болт | |
| 28 | 2***5 | Шайба | |
| 29 | 2***0 | Гайка | |
| 30 | 4***6 | Угольник | |
| 31 | 1***0 | Клапан | |
| 31 | 1***0 | Клапан контрольного вывода | |
| 31 | 3***0 | Клапан контрольного вывода | |
| 32 | 3***5 | Шайба защитная | |
| 33 | 0***3 | Кольцо | |
| 34 | П***0 | Кран | |
| 35 | 3***5 | Гайка | |
| 36 | 5***8 | Хомут крепления | |
| 37 | 7***5 | Ресивер | |
| 38 | 3***4 | Гайка переходная | |
| 39 | 4***4 | Штуцер | |
| 40 | 4***2 | Угольник | |
| 41 | 7***8 | Т рубка | |
| 42 | 1***0 | Противозамерзатель | |
| 43 | 3***9 | Гайка |
