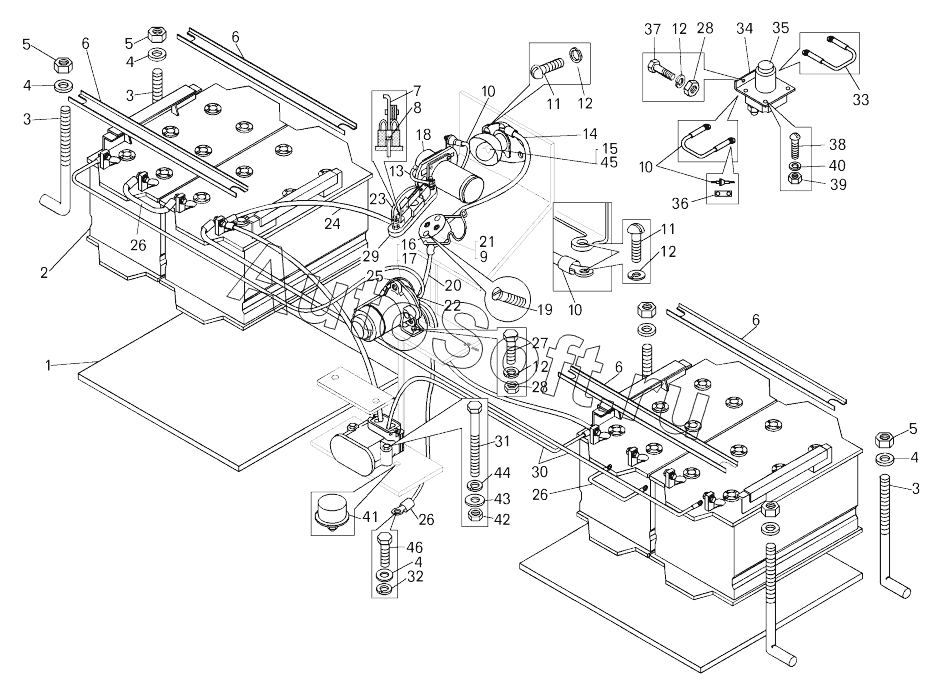

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Установка аккумуляторных батарей (78211-3700008, 78221-3700008);Mounting of storage batteries
1
2
3
3
3
4
4
4
4
5
5
5
6
6
6
6
7
8
9
9
10
10
10
11
11
12
12
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Коврик аккумуляторного ящика | |
| 2 | 6***П | Батарея аккумуляторная | |
| 3 | 7***2 | Тяга | |
| 4 | 2***6 | Шайба | |
| 5 | 2***2 | Гайка | |
| 6 | 7***0 | Рамка | |
| 7 | П***В | Предохранитель | |
| 8 | 2***4 | Винт | |
| 9 | А***2 | Розетка | |
| 9 | Р***2 | Розетка | |
| 10 | 5***0 | Диод с перемычкой | |
| 11 | 2***5 | Винт | |
| 12 | 2***4 | Шайба | |
| 13 | 5***4 | Перемычка | |
| 14 | 5***6 | Перемычка | |
| 15 | Л***2 | Лампа подкапотная | |
| 15 | П***О | Лампа освещения под капотом | |
| 16 | 7***0 | Диод с перемычкой | |
| 17 | 5***8 | Перемычка | |
| 18 | К***О | Контактор | |
| 19 | 2***2 | Винт | |
| 20 | 5***8 | Перемычка | |
| 21 | 5***2 | Прокладка | |
| 22 | 1***7 | Выключатель | |
| 23 | 5***7 | Перемычка | |
| 24 | 7***3 | Перемычка | |
| 25 | 5***1 | Перемычка контактора | |
| 26 | 5***4 | Провод | |
| 27 | 2***0 | Болт | |
| 28 | 2***8 | Гайка | |
| 29 | Б***В | Блок защиты | |
| 30 | 5***6 | Провод | |
| 31 | 2***6 | Болт | |
| 32 | 2***6 | Шайба | |
| 33 | 5***7 | Перемычка | |
| 34 | 7***6 | Кронштейн | |
| 35 | 7***7 | Контактор | |
| 36 | 7***8 | Перемычка | |
| 37 | 2***2 | Болт | |
| 38 | 2***9 | Винт | |
| 39 | 2***4 | Гайка | |
| 40 | 2***3 | Шайба | |
| 41 | П***2 | Розетка | |
| 42 | 2***0 | Гайка | |
| 43 | 2***5 | Шайба | |
| 44 | 2***5 | Шайба | |
| 45 | А***3 | Лампа | |
| 46 | 2***3 | Болт |
