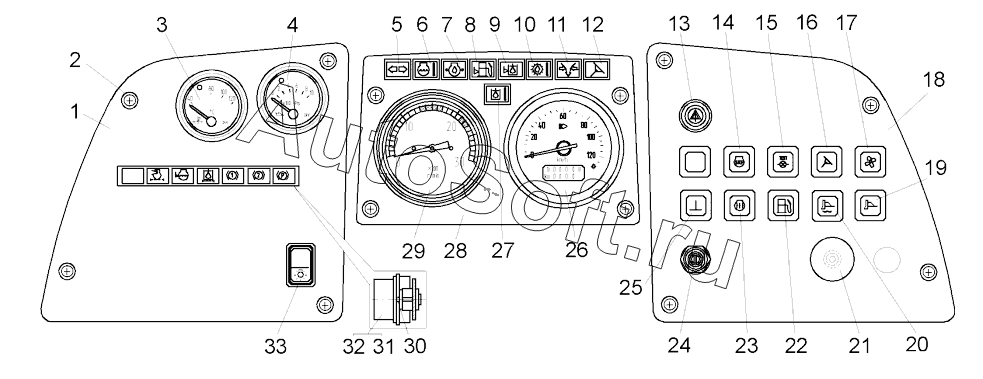

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Панель приборов (78231-3805020-10, 78221-3805021, 78221-3805030-10);Instrumentation panel of Wheel Dozer BELAZ-7823
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Панель приборов левая | |
| 2 | Е***1 | Винт | |
| 3 | Э***М | Указатель | |
| 4 | Э***4 | Указатель | |
| 5 | 2***7 | Контрольная лампа | |
| 6 | 7***4 | Контрольная лампа аварийной температуры | |
| 7 | 7***4 | Контрольная лампа аварийного давления масла | |
| 8 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 9 | 6***8 | Фонарь контрольной лампы | |
| 10 | 7***9 | Контрольная лампа засорения фильтров ММОТ | |
| 11 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 12 | 7***2 | Контрольная лампа дублирующего привода руля | |
| 13 | 3***М | Выключатель аварийной сигнализации | |
| 14 | 7***2 | Выключатель останова двигателя | |
| 15 | 7***7 | Выключатель проверки ламп | |
| 16 | 7***0 | Выключатель дублирующего привода руля | |
| 17 | 6***1 | Выключатель вентилятора обдува | |
| 18 | 7***0 | Панель приборов правая | |
| 19 | 7***8 | Выключатель поворота ножа | |
| 20 | 7***0 | Выключатель плавающего положения ножа | |
| 21 | С***1 | Сигнализатор аварийный | |
| 22 | 7***0 | Выключатель топливопрокачи-вающего насоса | |
| 23 | 7***5 | Выключатель жалюзи двигателя | |
| 24 | В***6 | Замок включатель | |
| 25 | 7***8 | Выключатель массы | |
| 26 | П***П | Прибор | |
| 27 | 7***5 | Контрольная лампа температуры масла в гидросистеме | |
| 28 | 7***4 | Панель приборов средняя | |
| 29 | 3***5 | Тахометр | |
| 30 | В***0 | Винт | |
| 31 | И***0 | Планка | |
| 32 | Б***4 | Блок контрольных ламп | |
| 33 | 0***2 | Переключатель |
