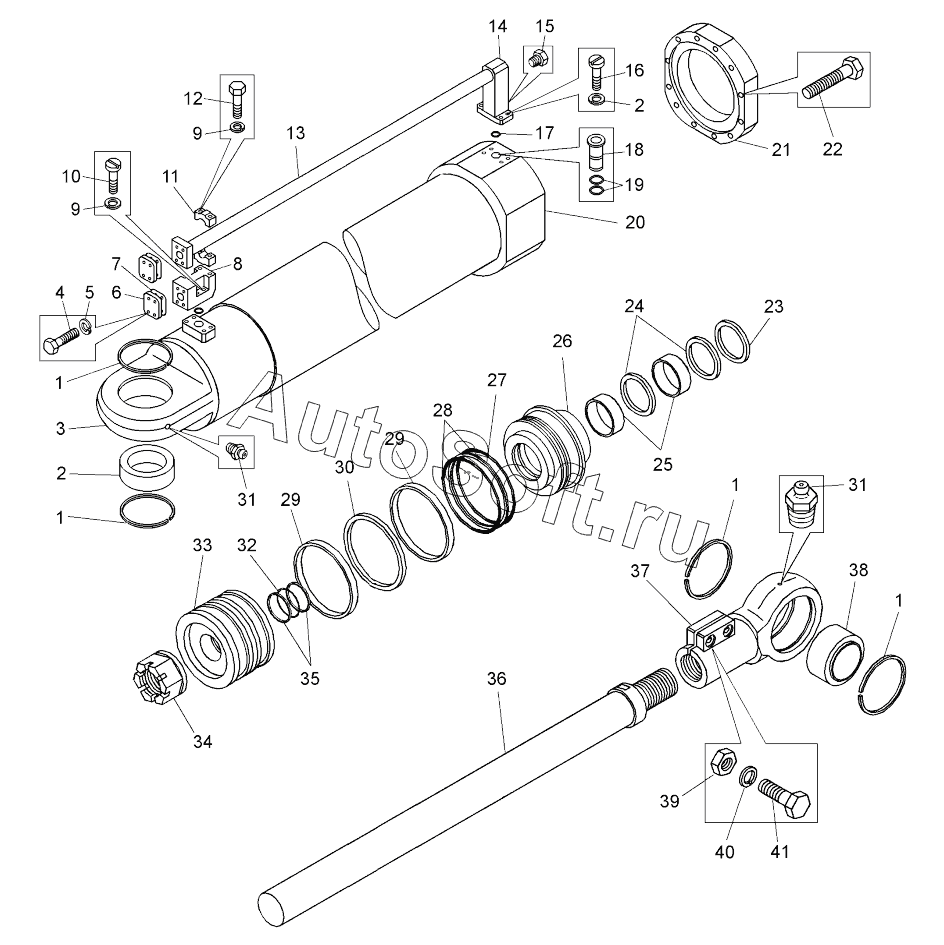

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Цилиндр подъема отвала (7823-4613010);Blade raising cylinder
1
1
1
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
7823-4613018
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7823-4613018 | 7***8 | Корпус цилиндра в сборе | |
| 1 | 5***0 | Кольцо стопорное | |
| 2 | 7***3 | Втулка | |
| 3 | 7***5 | Крышка цилиндра задняя | |
| 4 | Б***0 | Болт | |
| 5 | 2***6 | Шайба | |
| 6 | 7***4 | Пластина | |
| 7 | 7***9 | Прокладка | |
| 8 | 7***8 | Фланец | |
| 9 | Ш***Л | Шайба | |
| 10 | 3***6 | Винт М10х45 (34134600) | |
| 11 | 7***4 | Прижим | |
| 12 | Б***0 | Болт | |
| 13 | 7***0 | Трубопровод | |
| 14 | 7***2 | Фланец | |
| 15 | 2***1 | Пробка | |
| 16 | 3***7 | Винт М10х35 (0034131700) | |
| 17 | 0***3 | Кольцо | |
| 18 | 7***3 | Втулка | |
| 19 | 0***3 | Кольцо | |
| 20 | 7***0 | Корпус цилиндра | |
| 21 | 7***8 | Кольцо ограничительное | |
| 22 | 3***8 | Болт М24х110 | |
| 23 | А***R | Грязесъемник | |
| 24 | S***R | Уплотнение штоковое | |
| 25 | F***l | Кольцо | |
| 26 | 7***4 | Крышка передняя | |
| 27 | 5***1 | Шайба защитная | |
| 28 | 1***3 | Кольцо | |
| 29 | F***8 | Кольцо | |
| 30 | К***1 | Уплотнение поршневое | |
| 31 | 1***р | Масленка | |
| 32 | 0***3 | Кольцо | |
| 33 | 7***4 | Поршень | |
| 34 | 7***0 | Гайка М64х3-6H | |
| 35 | 7***7 | Шайба защитная | |
| 36 | 7***2 | Шток | |
| 37 | 7***0 | Наконечник штока | |
| 38 | Ш***1 | Подшипник | |
| 39 | Г***6 | Гайка | |
| 40 | Ш***Т | Шайба | |
| 41 | Б***0 | Болт |
