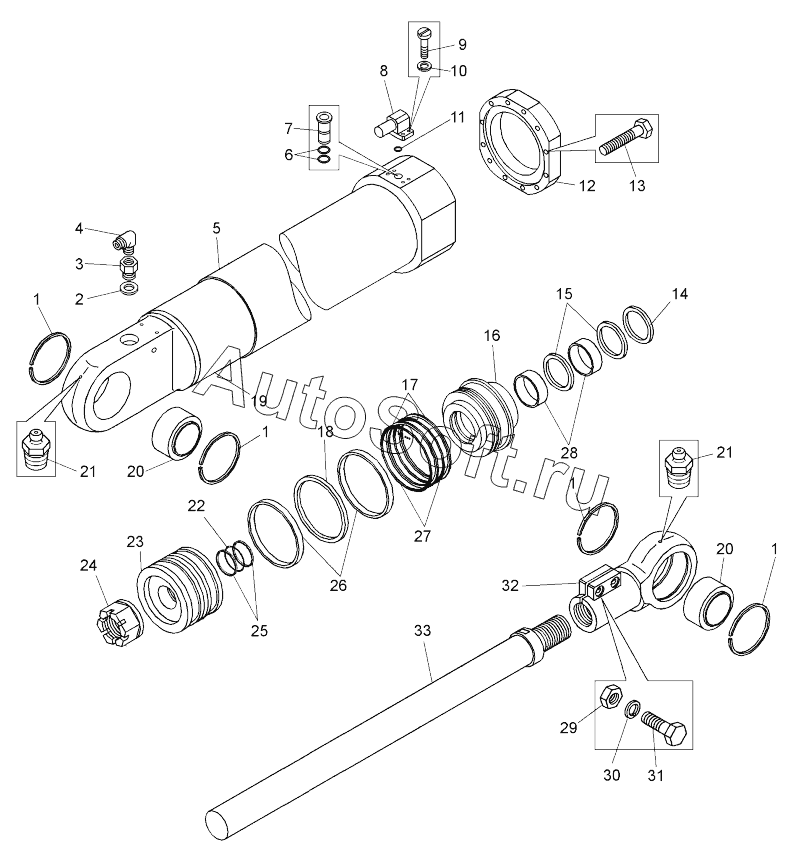

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Цилиндр поворота отвала (7823-4614010-10);Blade turn cylinder
26
18
19
20
20
21
21
22
23
24
25
17
27
28
29
30
31
32
33
9
1
1
1
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7823-4614070-10 | 7***0 | Корпус цилиндра | |
| 1 | 5***0 | Кольцо стопорное | |
| 2 | 5***9 | Прокладка | |
| 3 | 7***5 | Переходник | |
| 4 | 5***9 | Угольник | |
| 5 | 7***1 | Труба цилиндра | |
| 6 | 0***3 | Кольцо | |
| 7 | 7***3 | Втулка | |
| 8 | 7***0 | Фланец | |
| 9 | 3***7 | Винт М10х35 (0034131700) | |
| 10 | 2***6 | Шайба | |
| 11 | 0***3 | Кольцо | |
| 12 | 7***8 | Кольцо | |
| 13 | 3***8 | Болт М24х110 | |
| 14 | А***R | Грязесъемник | |
| 15 | S***R | Уплотнение штоковое | |
| 16 | 7***5 | Крышка передняя | |
| 17 | 5***1 | Шайба защитная | |
| 18 | К***R | Уплотнение поршневое | |
| 19 | 7***0 | Крышка цилиндра задняя | |
| 20 | Ш***1 | Подшипник | |
| 21 | 1***р | Масленка | |
| 22 | 0***3 | Кольцо | |
| 23 | 7***1 | Поршень | |
| 24 | 7***0 | Гайка М64х3-6H | |
| 25 | 7***7 | Шайба защитная | |
| 26 | F***l | Кольцо | |
| 27 | 1***3 | Кольцо | |
| 28 | F***l | Кольцо | |
| 29 | Г***6 | Гайка | |
| 30 | Ш***Т | Шайба | |
| 31 | Б***0 | Болт | |
| 32 | 7***0 | Наконечник штока | |
| 33 | 7***4 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
