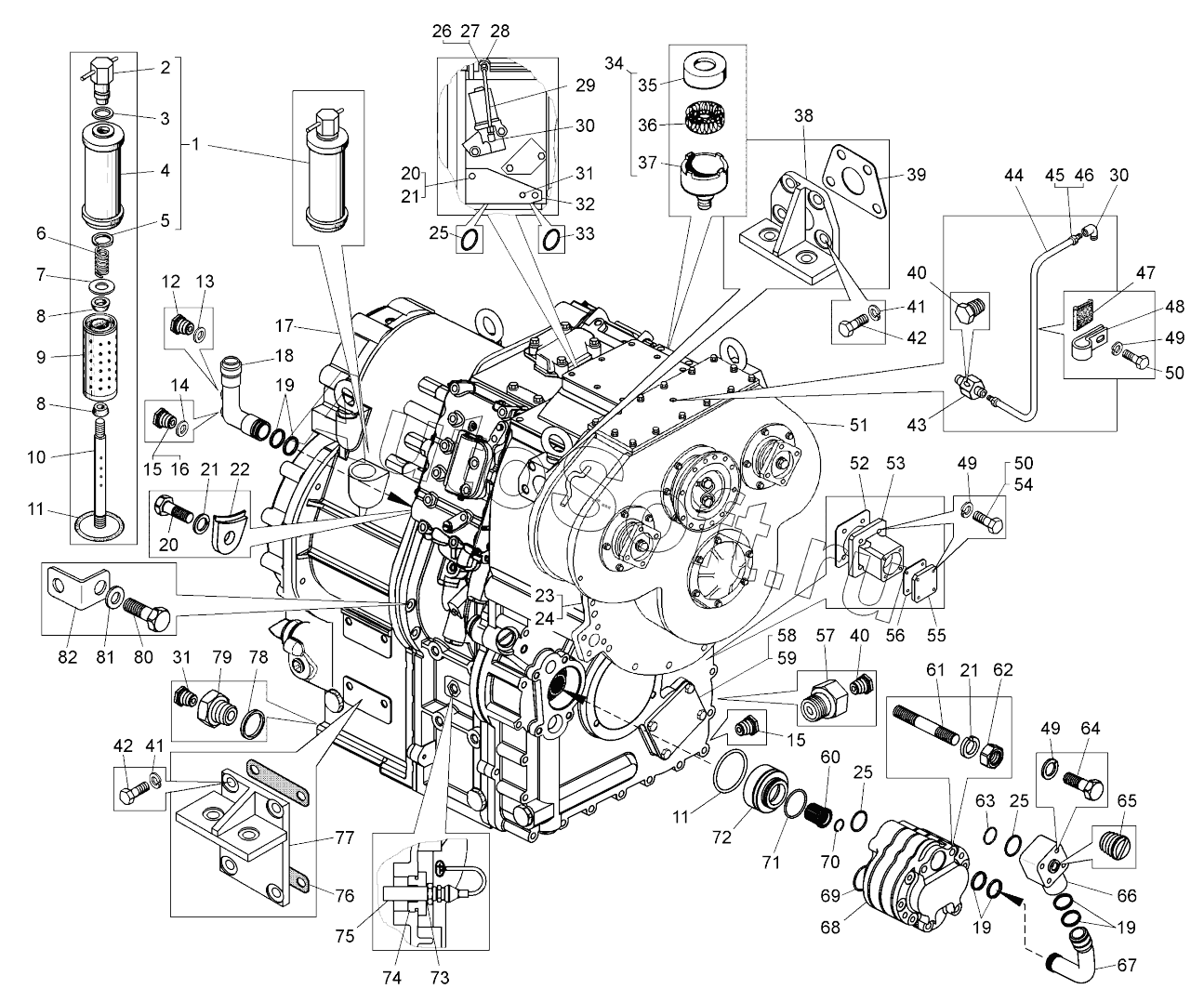

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Гидромеханическая передача (7823-1700004-01, 7823-1700004-10);Hydromechanical gear
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
17
17
18
18
19
19
19
20
20
21
21
21
22
23
24
25
25
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
49
49
50
50
51
52
52
53
54
55
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Корпус фильтра | |
| 2 | 6***0 | Гайка | |
| 3 | 5***2 | Прокладка | |
| 4 | 7***1 | Кожух фильтра | |
| 5 | 5***4 | Кольцо | |
| 6 | 5***8 | Пружина | |
| 7 | 5***9 | Шайба | |
| 8 | 7***0 | Уплотнитель | |
| 9 | D***1 | Элемент фильтрующий, сменный | |
| 10 | 7***4 | Шпилька | |
| 11 | 0***6 | Кольцо | |
| 12 | 3***1 | Пробка | |
| 13 | 5***4 | Прокладка | |
| 14 | 5***4 | Прокладка | |
| 15 | 2***3 | Пробка | |
| 16 | 3***6 | Пробка | |
| 17 | 7***0 | Гидротрансформатор с коробкой передач | |
| 17 | 7***0 | Гидротрансформатор с коробкой передач | |
| 18 | 7***0 | Трубопровод | |
| 18 | 7***0 | Трубопровод | |
| 19 | 0***6 | Кольцо | |
| 20 | Б***5 | Болт | |
| 21 | Ш***Т | Шайба | |
| 22 | 7***6 | Прижим | |
| 23 | 7***8 | Прокладка картера верхняя | |
| 24 | 7***9 | Прокладка нижняя | |
| 25 | 0***6 | Кольцо | |
| 26 | 3***7 | Муфта | |
| 27 | 4***0 | Гайка | |
| 28 | 3***7 | Штуцер | |
| 29 | 7***0 | Трубка подводящая | |
| 30 | 3***3 | Угольник | |
| 31 | 2***1 | Пробка | |
| 32 | 7***8 | Крышка | |
| 33 | 0***6 | Кольцо | |
| 34 | 5***1 | Сапун в сборе | |
| 35 | 5***0 | Крышка сапуна | |
| 36 | Д***4 | Элемент фильтрующий | |
| 37 | 5***2 | Корпус сапуна | |
| 38 | 7***0 | Кронштейн | |
| 39 | 7***6 | Прокладка | |
| 40 | 2***2 | Пробка | |
| 41 | Ш***Т | Шайба | |
| 42 | Б***0 | Болт | |
| 43 | 7***2 | Переходник | |
| 44 | 7***4 | Т рубка смазки | |
| 45 | 3***0 | Гайка накидная | |
| 46 | 3***2 | Муфта | |
| 47 | 5***1 | Прокладка | |
| 48 | 3***1 | Кляммер | |
| 49 | Ш***Т | Шайба | |
| 50 | Б***0 | Болт | |
| 51 | 7***0 | Передача согласующая | |
| 52 | 5***8 | Прокладка насоса | |
| 52 | 7***6 | Прокладка | |
| 53 | 7***2 | Фланец переходной | |
| 54 | Б***0 | Болт | |
| 55 | 5***0 | Крышка | |
| 55 | 7***5 | Крышка технологическая | |
| 56 | 7***6 | Прокладка | |
| 56 | 7***0 | Прокладка | |
| 57 | 7***0 | Переходник | |
| 58 | 7***2 | Крышка | |
| 59 | 5***8 | Прокладка насоса | |
| 60 | 7***0 | Втулка шлицевая | |
| 61 | 3***6 | Шпилька | |
| 62 | Г***Н | Гайка | |
| 63 | 0***6 | Кольцо | |
| 64 | Б***0 | Болт | |
| 65 | 2***1 | Пробка | |
| 66 | 7***4 | Фланец | |
| 67 | 7***0 | Труба нагнетательная | |
| 68 | 7***1 | Насос масляный передний | |
| 69 | 0***6 | Кольцо | |
| 70 | 5***9 | Кольцо | |
| 71 | 0***6 | Кольцо | |
| 72 | 7***4 | Втулка | |
| 73 | 5***6 | Шайба | |
| 74 | 7***2 | Корпус датчика | |
| 75 | Д***1 | Датчик частоты | |
| 76 | 5***2 | Прокладка | |
| 77 | 7***0 | Кронштейн | |
| 78 | 0***6 | Кольцо | |
| 79 | 5***4 | Пробка | |
| 80 | Б***5 | Болт | |
| 81 | 2***7 | Шайба | |
| 82 | 7***4 | Кронштейн |
