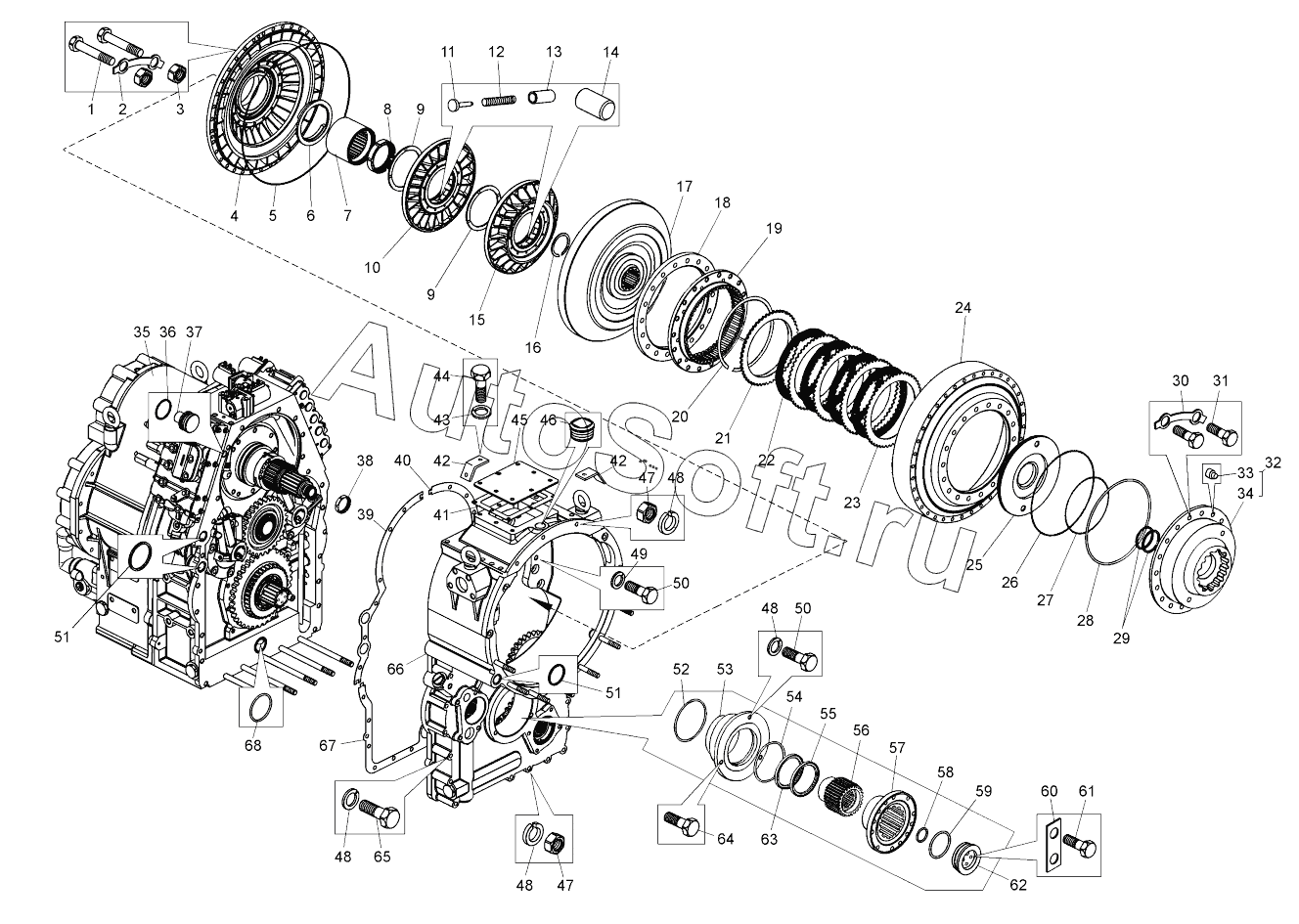

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Гидротрансформатор с коробкой передач (7822-1700006-30, 7822-1700006-40);Torque converter with gearbox
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
47
47
47
48
48
48
48
48
48
48
48
49
50
50
50
50
50
50
51
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Болт | |
| 2 | 5***6 | Пластина стопорная | |
| 3 | 2***2 | Гайка | |
| 3 | Г***Н | Гайка | |
| 4 | 7***0 | Колесо насоса | |
| 5 | 3***5 | Кольцо | |
| 6 | 7***0 | Кольцо | |
| 7 | 7***2 | Ступица реакторов | |
| 8 | 5***2 | Гайка | |
| 9 | 5***8 | Шайба плавающая | |
| 10 | 7***0 | Колесо второго реактора | |
| 11 | 5***7 | Стержень | |
| 12 | 5***5 | Пружина | |
| 13 | 5***6 | Толкатель | |
| 14 | 1***V | Ролик | |
| 15 | 5***0 | Колесо первого реактора в сборе | |
| 16 | 5***9 | Кольцо | |
| 17 | 7***0 | Колесо турбины | |
| 17 | 7***0 | Колесо турбины | |
| 18 | 7***8 | Втулка | |
| 19 | 7***2 | Ступица | |
| 20 | 7***2 | Кольцо | |
| 21 | 5***0 | Диск упорный | |
| 22 | 7***2 | Диск ведомый | |
| 23 | 7***2 | Диск ведущий | |
| 24 | 7***4 | Кожух | |
| 25 | 7***4 | Поршень | |
| 26 | 2***6 | Кольцо | |
| 27 | 5***1 | Кольцо уплотнительное | |
| 28 | 7***1 | Кольцо уплотнительное | |
| 29 | 0***6 | Кольцо | |
| 30 | 7***8 | Пластина стопорная | |
| 31 | 3***1 | Болт | |
| 31 | Б***8 | Болт | |
| 32 | 7***8 | Барабан фрикциона | |
| 33 | 7***6 | Стержень | |
| 34 | 7***4 | Барабан фрикциона | |
| 35 | 7***0 | Коробка передач | |
| 35 | 7***0 | Коробка передач | |
| 36 | 0***6 | Кольцо | |
| 37 | 7***8 | Крышка | |
| 38 | 3***1 | Гайка | |
| 39 | 7***6 | Прокладка | |
| 40 | 7***5 | Прокладка | |
| 41 | 7***4 | Прокладка | |
| 42 | 7***2 | Кронштейн | |
| 43 | 2***6 | Шайба | |
| 43 | Ш***Т | Шайба | |
| 44 | 2***5 | Болт | |
| 44 | Б***0 | Болт | |
| 45 | 7***2 | Крышка люка | |
| 46 | 2***2 | Пробка | |
| 47 | 2***4 | Гайка | |
| 47 | Г***Н | Гайка | |
| 48 | 2***7 | Шайба | |
| 48 | Ш***Т | Шайба | |
| 49 | 3***3 | Шайба | |
| 50 | 2***0 | Болт | |
| 50 | Б***0 | Болт | |
| 51 | 0***6 | Кольцо | |
| 52 | 1***6 | Кольцо | |
| 53 | 7***2 | Крышка | |
| 54 | 7***8 | Кольцо | |
| 55 | 5***2 | Сальник | |
| 56 | Т***9 | Втулка | |
| 57 | Т***1 | Фланец | |
| 58 | 0***6 | Кольцо | |
| 59 | 0***6 | Кольцо | |
| 60 | 5***8 | Пластина стопорная | |
| 61 | 3***8 | Болт | |
| 61 | Б***5 | Болт | |
| 62 | 7***6 | Шайба | |
| 63 | 1***3 | Манжета | |
| 64 | 3***0 | Болт | |
| 65 | 3***2 | Болт | |
| 65 | Б***0 | Болт | |
| 66 | 7***0 | Картер гидротрансформатора | |
| 67 | 7***7 | Прокладка | |
| 68 | 0***6 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
