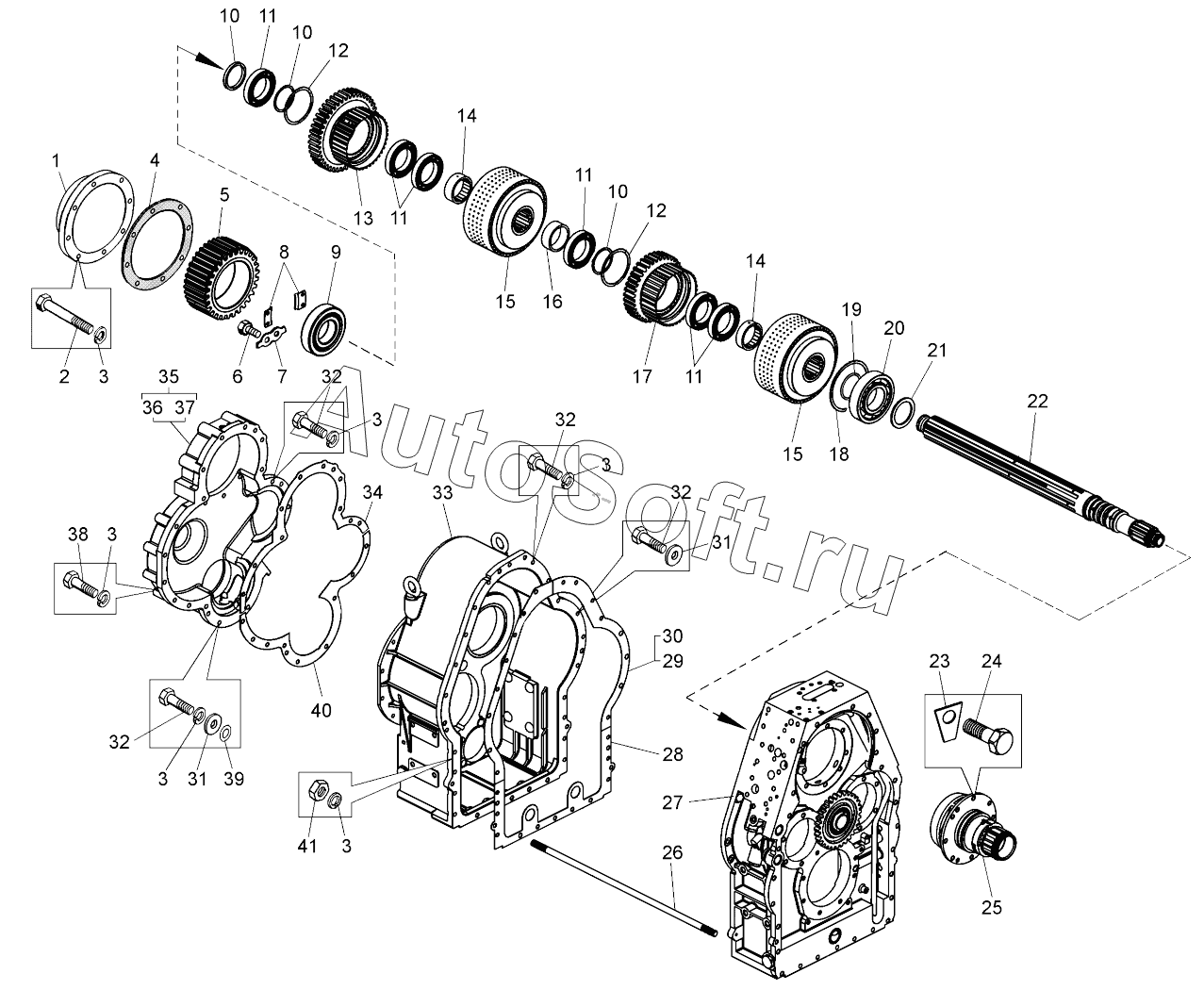

Каталог запасных частей к технике: БелАЗ 7823, 78231 (2016). Коробка передач. Картеры, установка первичного вала (7822-1701002-10, 7822-1701002-20);Gearbox. Casings, mounting of main shaft
33
24
24
25
26
27
27
28
29
30
31
31
32
32
32
32
32
32
32
32
32
32
33
23
34
35
35
36
36
37
38
38
39
40
41
41
11
11
11
11
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
6
7
8
9
10
10
10
1
12
12
13
14
14
15
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Крышка первичного вала | |
| 2 | 3***2 | Болт | |
| 2 | Б***0 | Болт | |
| 3 | 2***7 | Шайба | |
| 3 | Ш***Т | Шайба | |
| 4 | 7***5 | Прокладка | |
| 5 | 7***2 | Шестерня привода реверсивного вала ведущая | |
| 6 | 2***5 | Болт | |
| 6 | Б***0 | Болт | |
| 7 | 5***0 | Скоба замковая | |
| 8 | 7***8 | Скоба замковая | |
| 9 | 1***М | Подшипник | |
| 10 | 7***8 | Кольцо распорное | |
| 11 | 6***Л | Подшипник | |
| 12 | 5***4 | Кольцо | |
| 13 | 7***0 | Шестерня II передачи в сборе | |
| 14 | 7***3 | Втулка | |
| 15 | 7***0 | Фрикцион 2 передачи | |
| 16 | 7***1 | Втулка | |
| 17 | 7***0 | Шестерня 1 передачи в сборе | |
| 18 | 5***2 | Кольцо | |
| 19 | 7***5 | Кольцо | |
| 20 | 5***5 | Подшипник | |
| 21 | 7***8 | Кольцо распорное | |
| 22 | 7***0 | Вал первичный | |
| 22 | 7***0 | Вал первичный | |
| 23 | 3***3 | Пластина стопорная | |
| 24 | 2***0 | Болт | |
| 24 | Б***0 | Болт | |
| 25 | 7***1 | Ступица гидротрансформатора в сборе | |
| 26 | 3***5 | Шпилька | |
| 27 | 7***0 | Картер гидромеханической передачи | |
| 27 | 7***0 | Картер гидромеханической передачи | |
| 28 | 7***7 | Прокладка нижняя | |
| 29 | 7***9 | Прокладка левая | |
| 30 | 7***8 | Прокладка правая | |
| 31 | 2***7 | Шайба | |
| 32 | 3***2 | Болт | |
| 32 | Б***5 | Болт | |
| 33 | 7***0 | Картер коробки передач | |
| 33 | 7***0 | Картер коробки передач | |
| 34 | 7***6 | Прокладка верхняя | |
| 35 | 7***0 | Крышка шестерен привода реверсивного вала | |
| 35 | 7***0 | Крышка | |
| 36 | 7***2 | Крышка шестерен привода реверсивного вала | |
| 36 | 7***2 | Крышка | |
| 37 | 7***6 | Втулка | |
| 38 | 2***9 | Болт | |
| 38 | Б***0 | Болт | |
| 39 | 0***6 | Кольцо | |
| 40 | 7***7 | Прокладка нижняя | |
| 41 | 2***4 | Гайка | |
| 41 | Г***2 | Гайка |
