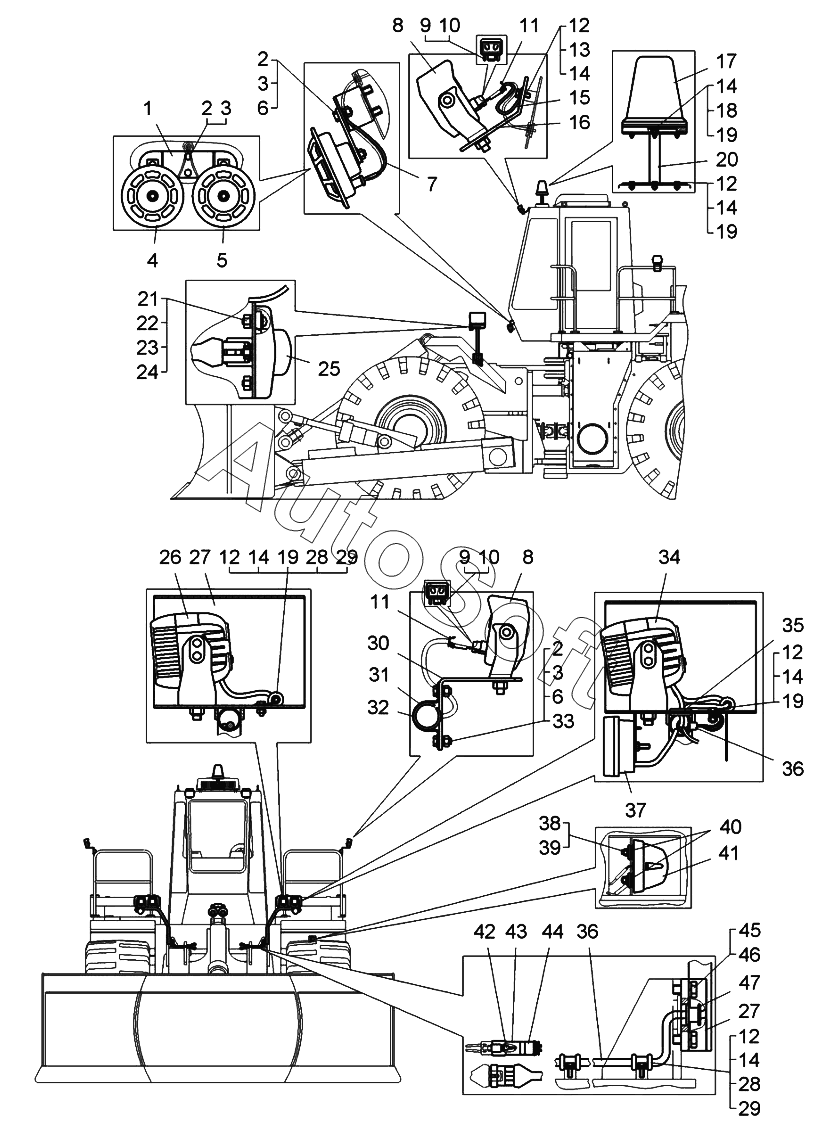

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка фар (78231-3700006);Installation of headlights
36
36
25
26
27
27
28
28
29
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
2
2
3
3
3
4
5
6
6
7
8
8
9
9
10
10
11
11
12
12
12
12
12
1
14
14
14
14
14
14
15
16
17
18
19
19
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***3 | Кронштейн | |
| 2 | Б***9 | Болт M8-6gх22.68.019 | |
| 3 | Ш***6 | Шайба 8Т.65Г.06 | |
| 4 | 3***1 | Сигнал звуковой | |
| 5 | 3***1 | Сигнал звуковой | |
| 6 | Г***) | Гайка | |
| 7 | 7***0 | Перемычка | |
| 8 | 1***1 | Фара рабочая | |
| 9 | D***S | Разъем гнездовой | |
| 10 | W***S | Клин-фиксатор гнездовой | |
| 11 | К***5 | Кожух разъема (180°) DT06-2S с рельефом 1011-255-0205 | |
| 12 | Б***) | Болт M6-6gx16.68.019(S10) | |
| 13 | 2***4 | Шайба | |
| 14 | Ш***6 | Шайба | |
| 15 | 7***3 | Перемычка | |
| 16 | 7***2 | Кронштейн фары | |
| 17 | М***С | Маяк проблесковый | |
| 18 | Б***) | Болт M6-6gx20.68.019(S10) | |
| 19 | Г***) | Гайка M6-6H.6.019(S10) | |
| 20 | 7***0 | Кронштейн маяка | |
| 21 | В***9 | Винт B.М4-6gх14.48.019 | |
| 22 | Г***) | Гайка M4-6H.6.019(S7) | |
| 23 | Ш***9 | Шайба A.4x0,9.01.08кп.019 | |
| 24 | Ш***6 | Шайба 4Н.65Г.06 | |
| 25 | 2***1 | Указатель поворота боковой | |
| 26 | 1***1 | Фара дальнего света | |
| 27 | 7***4 | Кронштейн | |
| 28 | 5***1 | Прокладка | |
| 29 | 3***7 | Кляммер | |
| 30 | 7***2 | Кронштейн | |
| 31 | 5***2 | Прокладка | |
| 32 | 5***7 | Хомут | |
| 33 | 2***5 | Шайба | |
| 34 | 1***1 | Фара ближнего света | |
| 35 | 2***5 | Втулка | |
| 36 | 7***1 | Жгут проводов | |
| 37 | 7***0 | Фонарь передний | |
| 38 | Г***) | Гайка М5-6H.6.019 (S8) | |
| 39 | Ш***9 | Шайба A.5x1,2.01.08кп.019 | |
| 40 | 5***6 | Кольцо | |
| 41 | 1***2 | Указатель поворота боковой дополнительный 5 категории | |
| 42 | К***P | Клин-фиксатор штыревой W4P | |
| 43 | D***P | Разъем штыревой | |
| 44 | К***5 | Кожух разъема (180°) DT04-4Р с рельефом 1011-265-0405 | |
| 45 | Б***9 | Болт M12-6gх25.68.019 | |
| 46 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 47 | 5***0 | Втулка |
