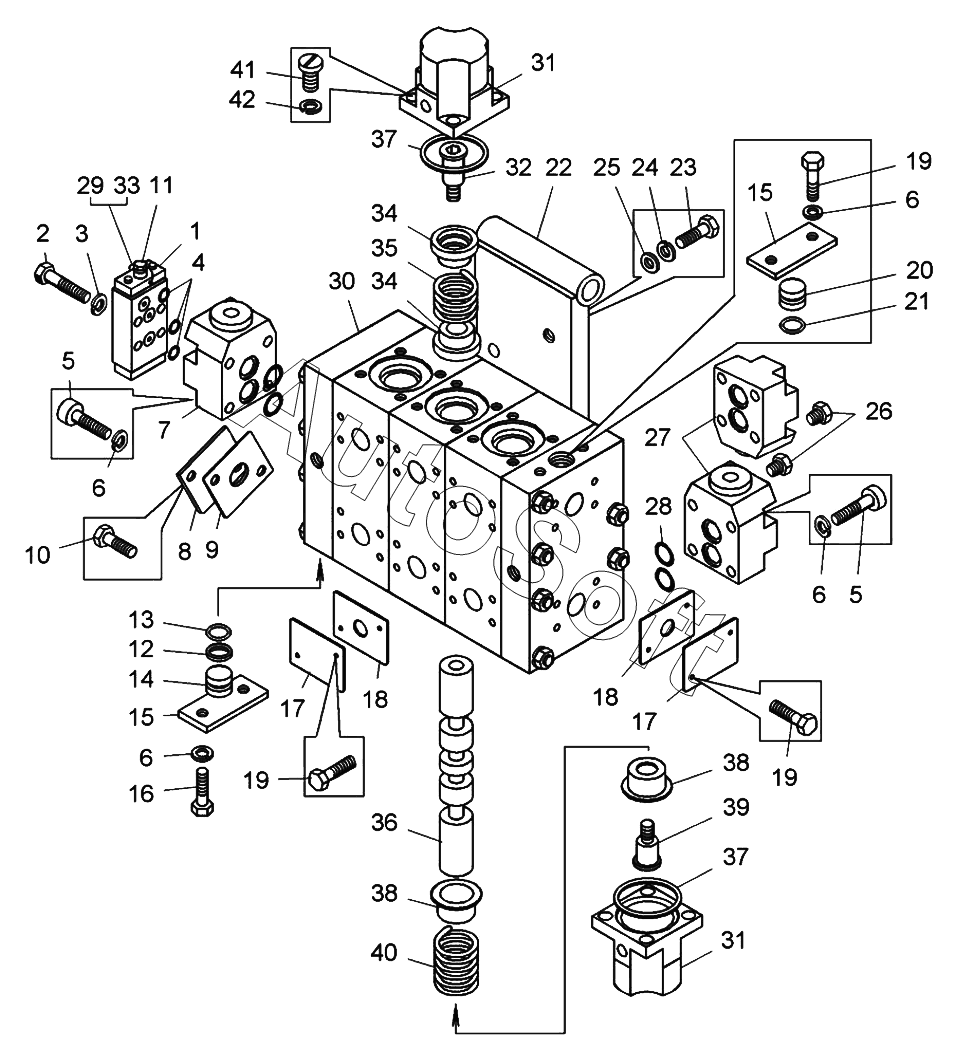

Каталог запасных частей к технике: БелАЗ 78231 (2019). Гидрораспределитель (78231-4617010);Hydraulic distributor
33
23
24
25
26
27
28
29
30
31
31
32
22
34
34
35
36
37
37
38
38
39
40
41
42
12
2
3
4
5
5
6
6
6
6
7
8
9
10
11
1
13
14
15
15
16
17
17
18
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Клапан вспомогательный | |
| 2 | Б***9 | Болт | |
| 3 | Ш***6 | Шайба 8Л.65Г.06 | |
| 4 | К***3 | Кольцо 010-014-25-2-3 | |
| 5 | В***9 | Винт М10-6gx45.109.019 | |
| 6 | Ш***6 | Шайба 10Л.65Г.06 | |
| 7 | 7***0 | Клапан предохранительный в сборе | |
| 8 | 7***6 | Пластина | |
| 9 | 7***8 | Прокладка | |
| 10 | Б***9 | Болт M12-6gх20.68.019 | |
| 11 | 2***3 | Пробка | |
| 12 | К***3 | Кольцо 020-025-30-2-3 | |
| 13 | 5***3 | Шайба | |
| 14 | 7***6 | Заглушка | |
| 15 | 7***2 | Крышка | |
| 16 | Б***9 | Болт M10-6gх20.68.019 | |
| 17 | 7***4 | Пластина | |
| 18 | 7***9 | Прокладка | |
| 19 | Б***9 | Болт M10-6gх16.68.019 | |
| 20 | 7***6 | Заглушка | |
| 21 | К***3 | Кольцо 025-030-30-2-3 | |
| 22 | 7***1 | Кронштейн | |
| 23 | Б***9 | Болт M14-6gх35.68.019 | |
| 24 | Ш***6 | Шайба 14 ОТ.65Г.06 | |
| 25 | 2***6 | Шайба | |
| 26 | 2***1 | Пробка | |
| 27 | 7***0 | Клапан в сборе | |
| 28 | К***3 | Кольцо 021-025-25-2-3 | |
| 29 | 2***3 | Шплинт 0,8х125 | |
| 30 | 7***0 | Блок корпусов | |
| 31 | 7***4 | Крышка | |
| 32 | 7***9 | Хвостовик | |
| 33 | 3***2 | Пломба металлическая | |
| 34 | 7***3 | Опора пружины | |
| 35 | 7***0 | Пружина | |
| 36 | 7***2 | Золотник | |
| 37 | К***6 | Кольцо 055-060-30-2-6 | |
| 38 | 7***4 | Опора пружины | |
| 39 | 7***4 | Хвостовик | |
| 40 | 7***6 | Пружина | |
| 41 | В***9 | Винт M12-6gx40.109.019 | |
| 42 | Ш***6 | Шайба 12 ОТ.65Г.06 |
