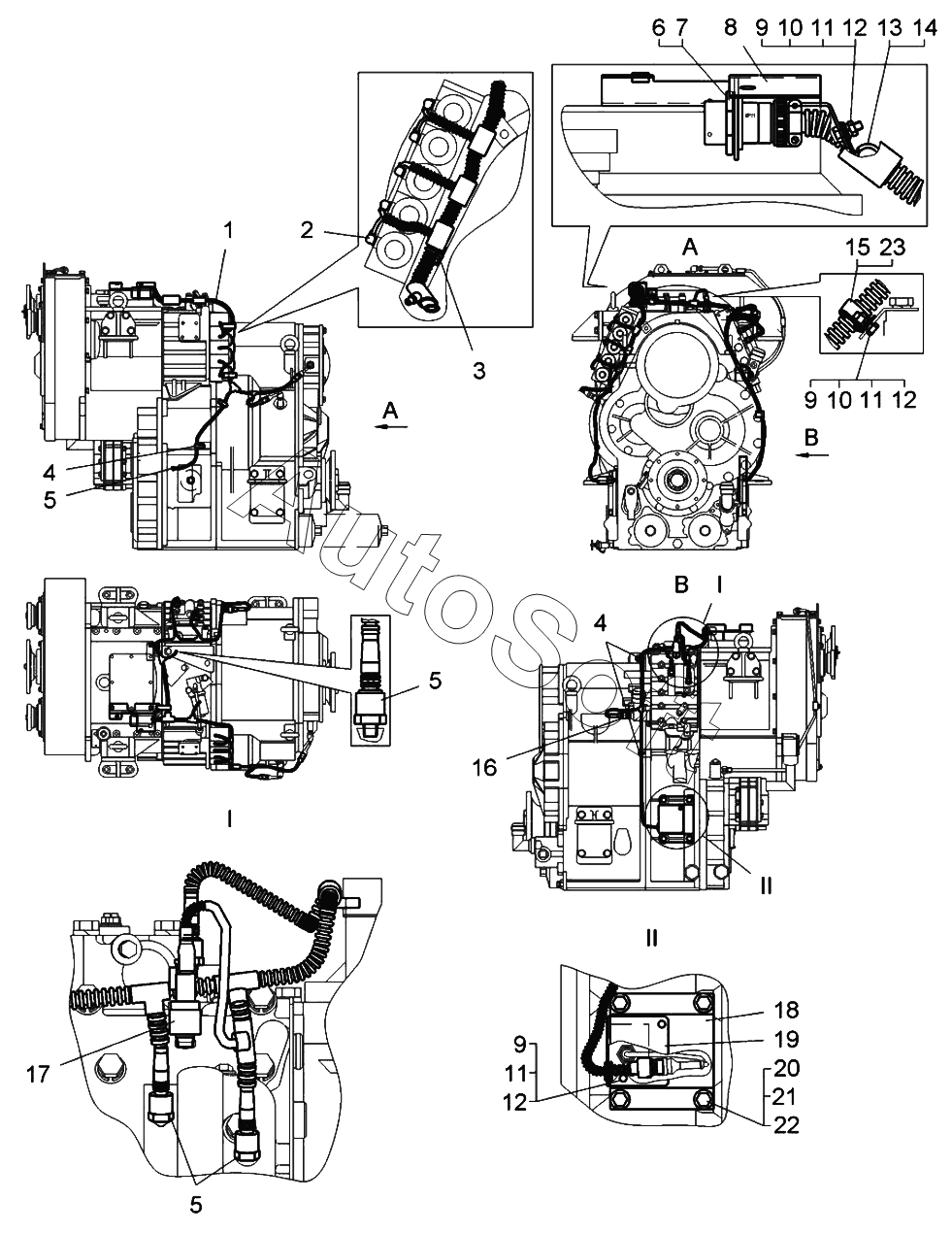

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка электрооборудования по гидромеханической коробке (78231-8076020-10);The electrical installation of the Hydromechanical box
12
12
12
23
22
21
20
19
18
17
16
15
14
13
1
11
11
11
10
10
9
9
9
8
7
6
5
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Жгут проводов | |
| 2 | 7***2 | Колпак | |
| 3 | 5***3 | Хомут | |
| 4 | 5***4 | Хомут | |
| 5 | M***0 | Преобразователь давления с демпфером | |
| 6 | Г***0 | Гайка 112263-90 | |
| 7 | Ш***4 | Шайба 112264 | |
| 8 | 7***0 | Кронштейн | |
| 9 | Б***) | Болт M6-6gx16.68.019(S10) | |
| 10 | Г***) | Гайка M6-6H.6.019(S10) | |
| 11 | 2***4 | Шайба | |
| 12 | Ш***6 | Шайба | |
| 13 | 5***5 | Трубка | |
| 14 | 3***1 | Кляммер | |
| 15 | 5***4 | Трубка | |
| 16 | М***0 | Датчик температуры | |
| 17 | 0***0 | Реле давления | |
| 18 | 7***0 | Экран датчика | |
| 19 | 7***8 | Крышка | |
| 20 | Б***9 | Болт M16-6gх30.68.019 | |
| 21 | 2***7 | Шайба | |
| 22 | Ш***6 | Шайба | |
| 23 | 3***4 | Кляммер |
