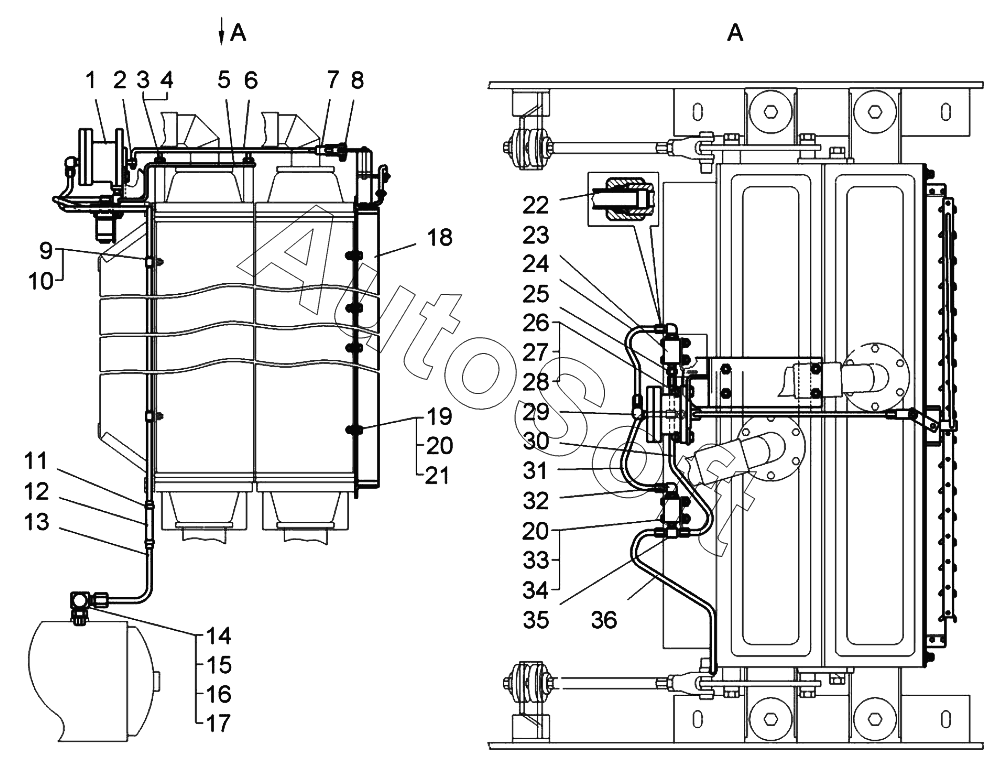

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка жалюзи радиатора (78221-1300015);Install radiator shutter
28
20
20
21
22
23
24
25
26
27
19
29
30
31
32
33
34
35
36
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Пневмопереключатель | |
| 2 | Ш***9 | Шплинт 3,2х20.01.019 | |
| 3 | Г***я | Гайка шестигранная нормальная | |
| 4 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 5 | 7***0 | Кронштейн | |
| 6 | 7***0 | Тяга управления жалюзи радиатора | |
| 7 | 5***0 | Вилка (453610013) | |
| 8 | 2***5 | Палец | |
| 9 | 3***2 | Кляммер | |
| 10 | 5***1 | Прокладка | |
| 11 | D***3 | Хомут червячный | |
| 12 | 5***7 | Шланг | |
| 13 | 7***4 | Воздухопровод | |
| 14 | 3***5 | Угольник | |
| 15 | 3***9 | Гайка | |
| 16 | 3***5 | Шайба защитная | |
| 17 | К***3 | Кольцо 020-025-30-2-3 | |
| 18 | 7***0 | Жалюзи радиатора | |
| 19 | Б***9 | Болт M8-6gх22.68.019 | |
| 20 | Г***D | Гайка шестигранная нормальная | |
| 21 | Ш***6 | Шайба 8Л.65Г.06 | |
| 22 | К***3 | Кольцо 008-011-19-2-3 | |
| 23 | К***8 | Клапан электромагнитный малогаборитный | |
| 24 | 7***0 | Воздухопровод | |
| 25 | 3***1 | Ниппель | |
| 26 | Б***9 | Болт M12-6gх35.68.019 | |
| 27 | Г***D | Гайка шестигранная нормальная | |
| 28 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 29 | 3***3 | Угольник | |
| 30 | 7***4 | Воздухопровод | |
| 31 | 7***0 | Воздухопровод | |
| 32 | 3***9 | Угольник | |
| 33 | Б***9 | Болт M8-6gх55.68.019 | |
| 34 | Ш***6 | Шайба 8Т.65Г.06 | |
| 35 | 3***7 | Тройник | |
| 36 | 7***4 | Воздухопровод |
