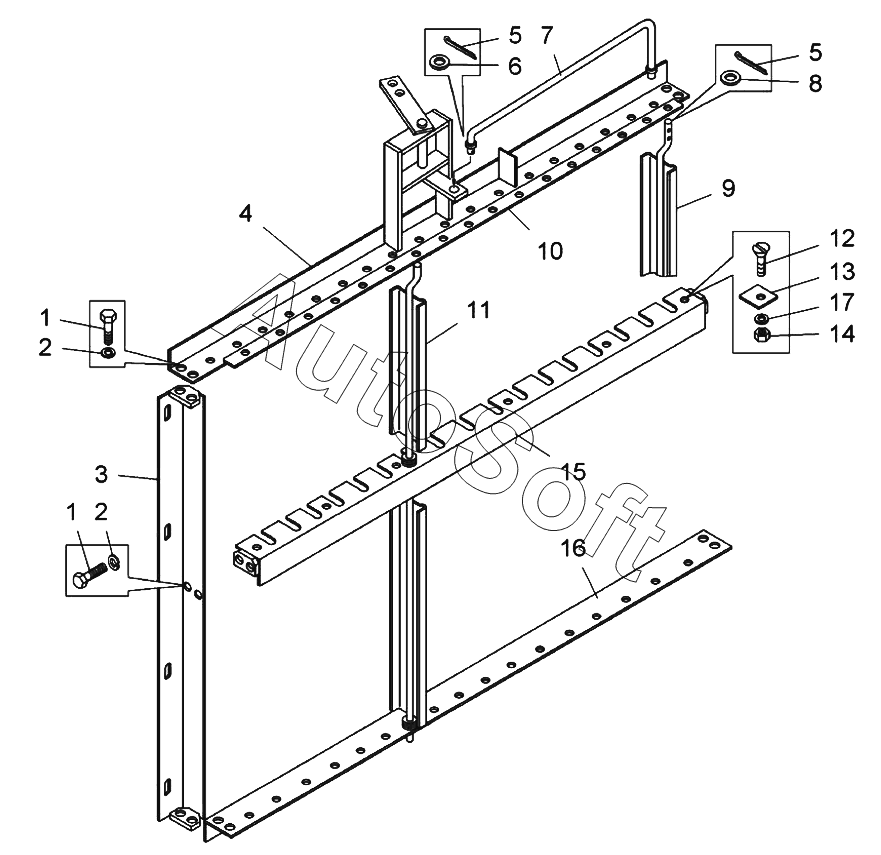

Каталог запасных частей к технике: БелАЗ 78231 (2019). Жалюзи радиатора (78211-1310100);Radiator shutter
9
17
16
15
14
13
12
11
10
1
1
8
7
6
5
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***9 | Болт M8-6gх16.68.019 | |
| 2 | Ш***6 | Шайба 8Л.65Г.06 | |
| 3 | 7***0 | Стойка | |
| 4 | 7***5 | Угольник жалюзи верхний | |
| 5 | Ш***9 | Шплинт 3,2х20.01.019 | |
| 6 | 2***5 | Шайба | |
| 7 | 7***0 | Тяга управления жалюзи радиатора | |
| 8 | 2***4 | Шайба | |
| 9 | 7***8 | Пластина жалюзи | |
| 10 | 7***0 | Тяга привода пластин жалюзи | |
| 11 | 7***2 | Пластина привода жалюзи | |
| 12 | В***9 | Винт B2.М6-6gх22.48.019 | |
| 13 | Т***1 | Планка | |
| 14 | Г***) | Гайка M6-6H.6.019(S10) | |
| 15 | Т***1 | Поперечина | |
| 16 | 7***0 | Угольник жалюзи | |
| 17 | Ш***6 | Шайба |
