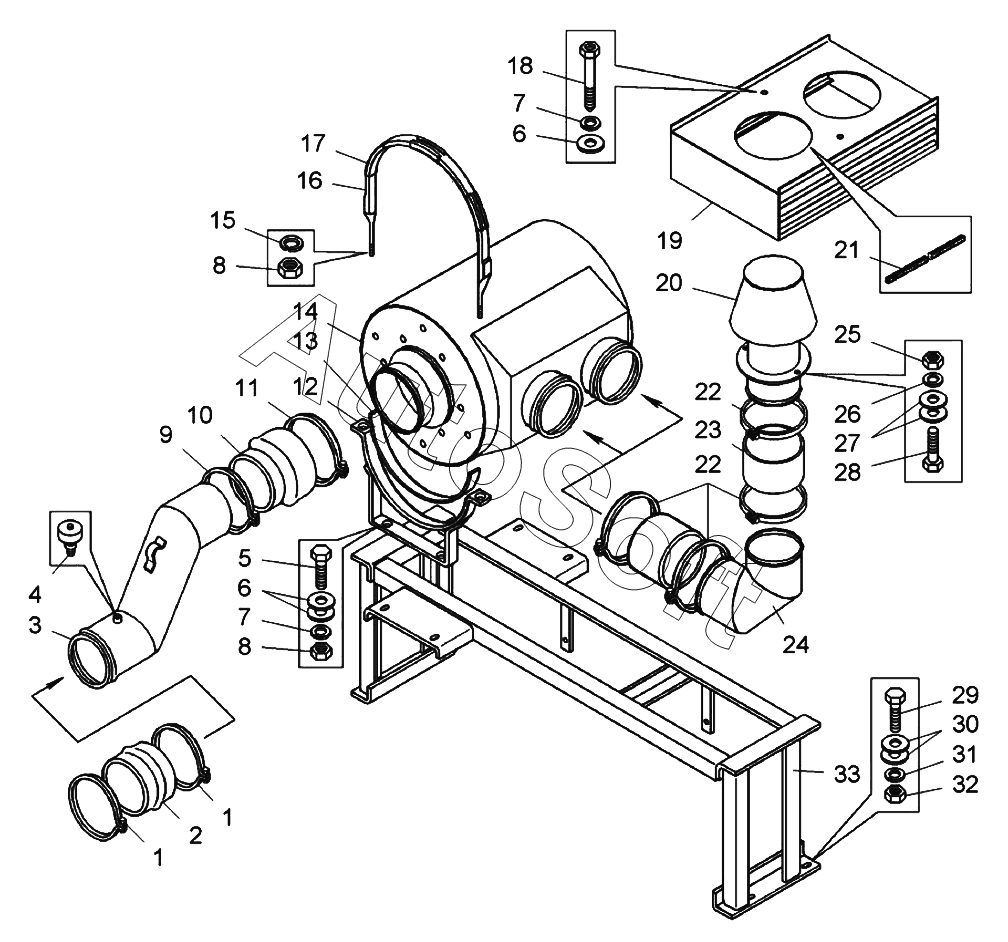

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка воздушного фильтра (78221-1100005-10);Installation of the air filter
26
18
19
20
21
22
22
23
24
25
17
27
28
29
30
31
32
33
1
1
16
15
14
13
12
11
10
9
8
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Х***1 | Хомут 6" 125741 | |
| 2 | Р***4 | Рукав воздушный 5 1/2"/6" 3030764 | |
| 3 | 7***0 | Трубопровод | |
| 4 | Д***5 | Датчик засоренности воздушных фильтров | |
| 5 | Б***9 | Болт M10-6gх30.68.019 | |
| 6 | 2***6 | Шайба | |
| 7 | Ш***6 | Шайба 10 ОТ.65Г.06 | |
| 8 | Г***) | Гайка М10-6H.6.019 (S17) | |
| 9 | 1***6 | Хомут d.165 | |
| 10 | Р***7 | Рукав воздушный 6"/8" 3030767 | |
| 11 | Х***5 | Хомут 8,5" 100835 | |
| 12 | 7***0 | Кронштейн | |
| 13 | 7***1 | Прокладка | |
| 14 | 7***0 | Фильтр воздушный | |
| 15 | Ш***6 | Шайба 10Л.65Г.06 | |
| 16 | 7***0 | Хомут | |
| 17 | 5***8 | Прокладка | |
| 18 | 7***0 | Держатель | |
| 19 | 7***0 | Воздухозаборник | |
| 20 | 7***0 | Моноциклон | |
| 21 | 7***4 | Вкладыш уплотнителя | |
| 22 | 7***0 | Хомут | |
| 23 | 7***9 | Шланг | |
| 24 | 7***2 | Трубопровод | |
| 25 | Г***) | Гайка | |
| 26 | Ш***6 | Шайба 8Т.65Г.06 | |
| 27 | 2***5 | Шайба | |
| 28 | Б***9 | Болт M8-6gх25.68.019 | |
| 29 | Б***9 | Болт M12-6gх38.68.019 | |
| 30 | 2***7 | Шайба | |
| 31 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 32 | Г***) | Гайка М12-6H.6.019 (S19) | |
| 33 | 7***0 | Кронштейн |
