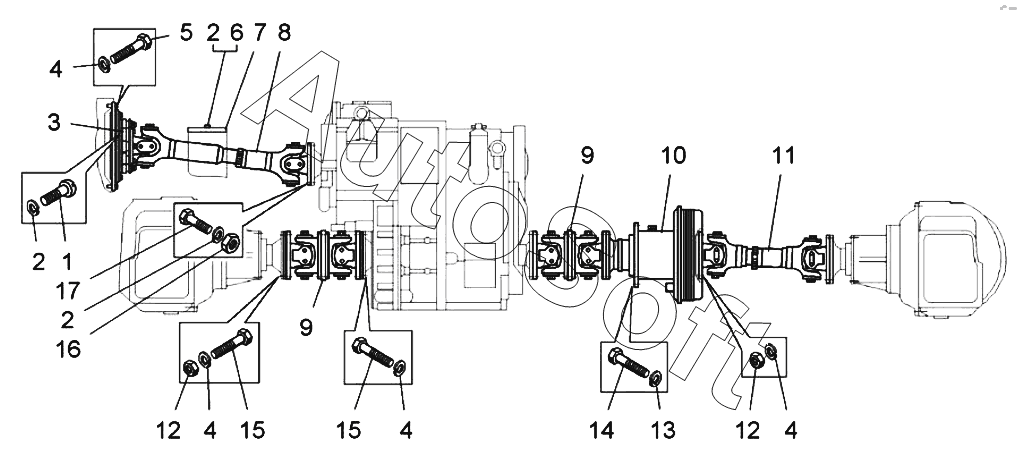

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка карданных валов (78221-2200000-10);Installation of cardan shafts
9
9
17
16
15
15
14
13
12
12
11
10
1
8
7
6
5
4
4
4
4
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***9 | Винт М12х1,25-6gx30.109.019 | |
| 2 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 3 | 7***2 | Муфта упругая | |
| 4 | Ш***6 | Шайба 14 ОТ.65Г.06 | |
| 5 | 3***3 | Болт 1/2''-13 UNC-2Aх55 | |
| 6 | Б***9 | Болт М12х1,25-6gх38.109.40Х.019 | |
| 7 | 7***4 | Пластина | |
| 8 | 7***1 | Вал карданный промежуточный | |
| 9 | 7***0 | Муфта карданная в сборе | |
| 10 | 7***0 | Опора промежуточная со стояночным тормозом в сборе | |
| 11 | 7***1 | Вал карданный | |
| 12 | I***D | Гайка шестигранная самоконтрящаяся | |
| 13 | Ш***6 | Шайба | |
| 14 | Б***9 | Болт M16-6gх70.68.019 | |
| 15 | Б***9 | Болт М14х1,5-6gх45.109.40Х.019 | |
| 16 | I***D | Гайка шестигранная самоконтрящаяся | |
| 17 | 3***0 | Болт |
