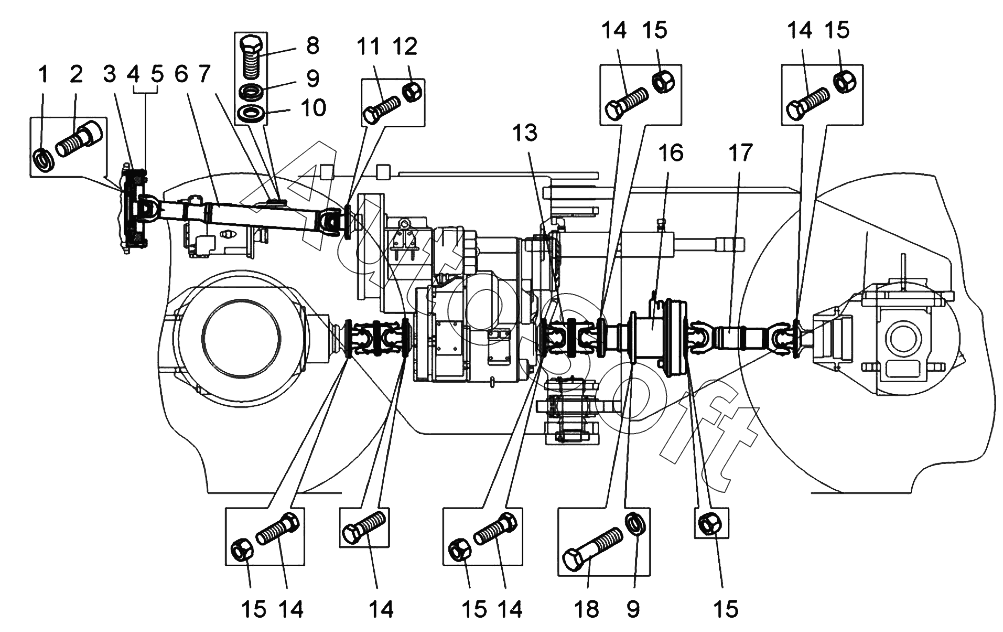

Каталог запасных частей к технике: БелАЗ 78231 (2019). Установка карданных валов (78221-2200000-12);Installation of cardan shafts
10
18
17
16
15
15
15
15
15
14
14
14
14
14
13
12
11
1
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***6 | Шайба 12 ОТ.65Г.06 | |
| 2 | 3***2 | Винт М12х30 | |
| 3 | 7***3 | Муфта упругая | |
| 4 | 7***9 | Болт специальный 1/2"-13UNC-2Ax130 | |
| 5 | Ш***6 | Шайба 14 ОТ.65Г.06 | |
| 6 | 7***1 | Вал карданный промежуточный | |
| 7 | 7***4 | Пластина | |
| 8 | 3***0 | Болт | |
| 9 | Ш***6 | Шайба | |
| 10 | 2***7 | Шайба | |
| 11 | Б***9 | Болт М12х1,25-6gх38.109.40Х.019 | |
| 12 | I***D | Гайка шестигранная самоконтрящаяся | |
| 13 | 7***0 | Муфта карданная в сборе | |
| 14 | Б***9 | Болт М14х1,5-6gх45.109.40Х.019 | |
| 15 | I***D | Гайка шестигранная самоконтрящаяся | |
| 16 | 7***0 | Опора промежуточная со стояночным тормозом в сборе | |
| 17 | 7***1 | Вал карданный | |
| 18 | Б***9 | Болт M16-6gх70.68.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
