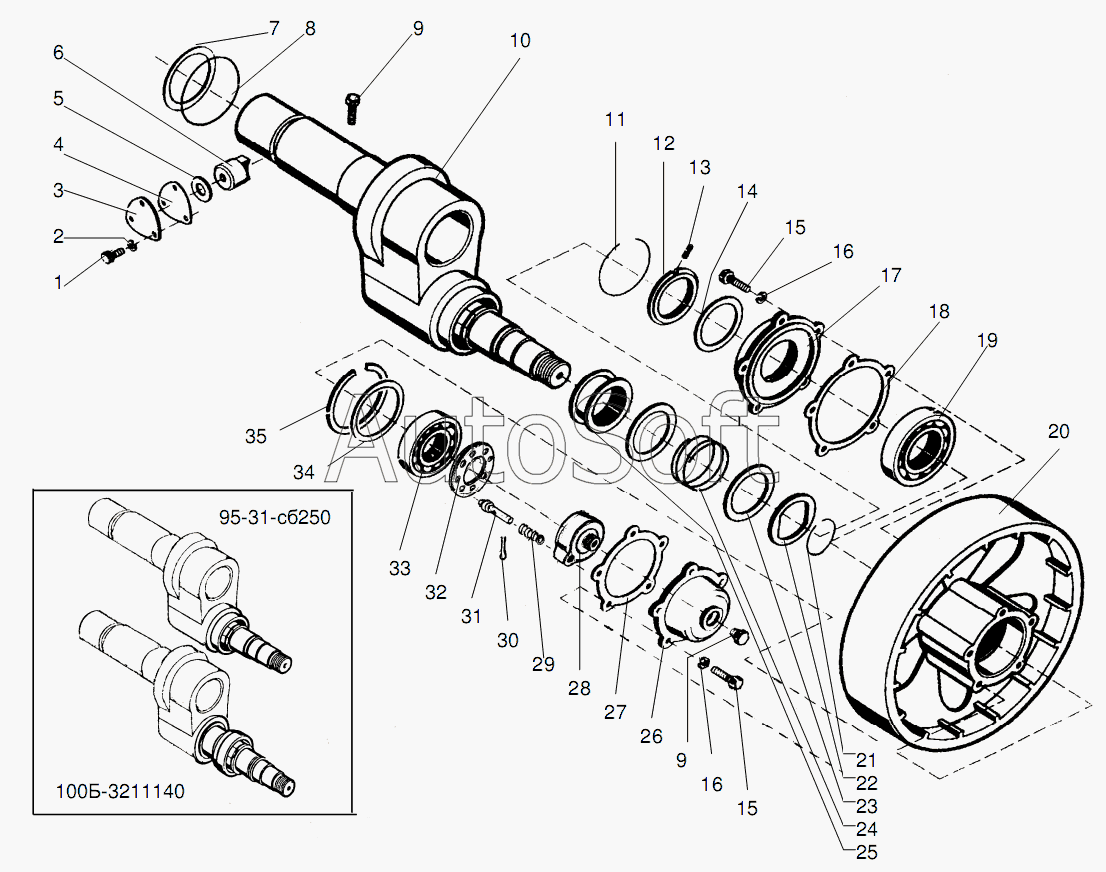

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 95-31, 100Б-32 Колёса направляющие с натяжными и амортизирующими устройствами
1
2
3
4
5
6
7
8
9
9
10
10
10
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100Б-3205010 | 1***0 | Колесо направляющее с кривошипом | |
| 95-31-сб100 | 9***0 | Колесо направляющее с кривошипом | |
| 95-31-сб109 | 9***9 | Упор с трубой | |
| 95-31-сб600 | 9***0 | Механизм натяжения гусеницы | |
| 95-31-сб600-01 | 9***1 | Механизм натяжения гусеницы | |
| 1 | М***0 | Болт | |
| 2 | 1***Г | Шайба | |
| 3 | 5***2 | Крышка | |
| 4 | 5***6 | Прокладка | |
| 5 | 5***1 | Шайба | |
| 6 | 9***1 | Стопор | |
| 7 | 1***5 | Манжета | |
| 8 | 5***1 | Кольцо | |
| 9 | 9***6 | Пробка | |
| 10 | 1***0 | Кривошип | |
| 10 | 9***0 | Кривошип | |
| 11 | А***5 | Кольцо запорное | |
| 12 | А***4 | Кольцо уплотнительное | |
| 13 | 5***1 | Штифт | |
| 14 | А***2 | Прокладка | |
| 15 | М***5 | Болт | |
| 16 | 1***Г | Шайба | |
| 17 | 9***2 | Корпус уплотнения | |
| 18 | 5***2 | Прокладка | |
| 19 | 6***А | Подшипник | |
| 20 | 9***3 | Колесо направляющее | |
| 21 | А***1 | Кольцо запорное | |
| 22 | А***8 | Кольцо уплотнительное | |
| 23 | А***6 | Кольцо | |
| 24 | А***2 | Пружина | |
| 25 | А***9 | Чехол | |
| 26 | 5***А | Крышка | |
| 27 | 5***3 | Прокладка | |
| 28 | 9***2 | Гайка | |
| 29 | Т***4 | Пружина | |
| 30 | 2***2 | Шплинт | |
| 31 | 9***0 | Стопор | |
| 32 | 9***4 | Шайба упорная | |
| 33 | 6***А | Подшипник | |
| 34 | 5***1 | Кольцо | |
| 35 | 5***0 | Кольцо |
