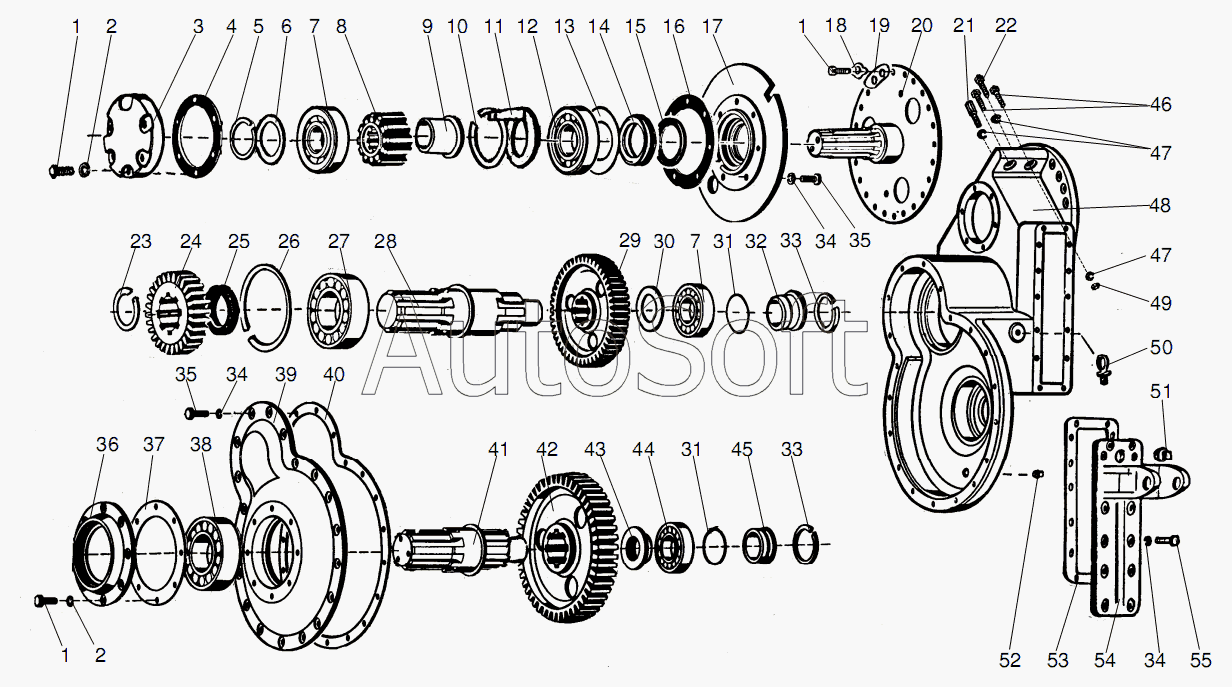

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 100Б-2621 Задний мост. Бортовая передача
42
28
29
30
31
31
32
33
33
34
34
34
35
35
36
36
37
38
39
40
41
27
43
44
45
46
46
47
47
48
48
49
50
51
52
53
54
54
54
14
100Б-2621100-01
1
1
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
100Б-2621100
15
16
17
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100Б-2621100 | 1***0 | Передача бортовая левая | |
| 100Б-2621100-01 | 1***1 | Передача бортовая правая | |
| 1 | М***6 | Болт | |
| 2 | 1***9 | Шайба | |
| 3 | 1***2 | Крышка | |
| 4 | 1***4 | Прокладка | |
| 5 | 5***4 | Кольцо | |
| 6 | 1***3 | Кольцо | |
| 7 | 4***М | Подшипник | |
| 8 | 1***6 | Шестерня I ступени | |
| 9 | 1***2 | Втулка распорная | |
| 10 | 5***А | Кольцо 1А 150 | |
| 11 | 1***0 | Лоток | |
| 12 | 6***А | Подшипник | |
| 13 | 1***1 | Шайба маслоотражательная | |
| 14 | 1***0 | Манжета | |
| 14 | 2***1 | Манжета | |
| 15 | 5***2 | Кольцо СП-103-84-7 | |
| 16 | 5***5 | Прокладка | |
| 17 | 5***4 | Крышка сальника | |
| 17 | 5***А | Крышка сальника | |
| 18 | 5***А | Шайба стопорная | |
| 19 | 5***5 | Шайба стопорная | |
| 20 | 1***0 | Вал ведущий | |
| 21 | 1***2 | Болт | |
| 22 | 5***2 | Болт | |
| 22 | М***9 | Болт | |
| 23 | 5***1 | Кольцо | |
| 24 | 1***8 | Шестерня II ступени | |
| 25 | 1***7 | Втулка | |
| 26 | 1***7 | Кольцо 1Б 215 | |
| 27 | 4***М | Подшипник | |
| 28 | 1***4 | Вал промежуточный | |
| 29 | 1***7 | Кольцо Iступени | |
| 30 | 1***1 | Кольцо | |
| 31 | 0***2 | Кольцо | |
| 32 | 1***3 | Заглушка | |
| 33 | Т***5 | Кольцо 1А 90 | |
| 34 | 1***9 | Шайба | |
| 35 | М***6 | Болт | |
| 36 | 1***5 | Крышка уплотнения | |
| 36 | 1***А | Крышка уплотнения | |
| 37 | 1***2 | Прокладка | |
| 38 | 3***6 | Подшипник | |
| 39 | 1***1 | Крышка картера | |
| 40 | 1***6 | Прокладка | |
| 41 | 1***Б | Полуось | |
| 42 | 1***9 | Колесо II ступени | |
| 43 | 1***8 | Втулка распорная | |
| 44 | 4***М | Подшипник | |
| 45 | 1***3 | Заглушка | |
| 46 | 5***1 | Болт | |
| 46 | М***9 | Болт | |
| 47 | 2***9 | Шайба | |
| 48 | 1***9 | Картер левый | |
| 48 | 1***2 | Картер правый | |
| 49 | М***9 | Гайка | |
| 50 | 1***8 | Рым-болт М24.019 | |
| 51 | 5***8 | Пробка | |
| 52 | 9***6 | Пробка | |
| 53 | 1***5 | Прокладка | |
| 54 | 1***1 | Крышка левая | |
| 54 | 1***3 | Крышка правая |
