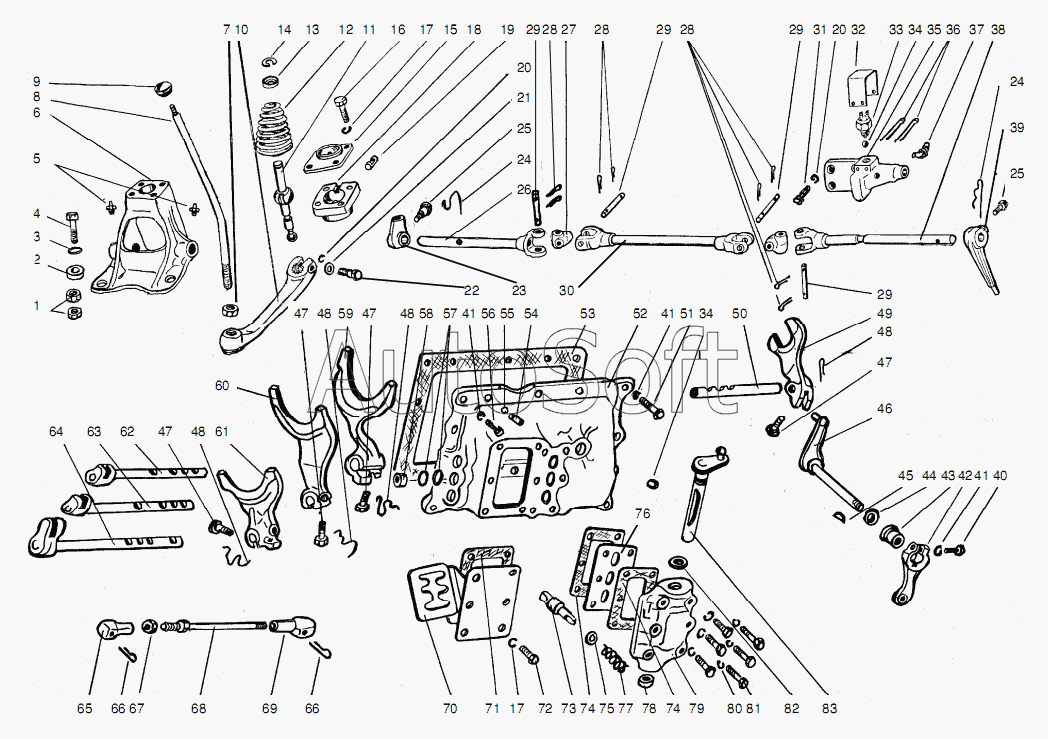

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 95-1700010 Коробка передач. Механизм переключения передач
53
61
61
60
60
59
59
58
57
56
55
54
62
52
51
50
49
48
48
48
48
47
47
47
47
46
45
44
43
73
83
82
81
80
79
78
77
76
75
74
74
42
72
71
70
69
68
67
66
66
65
64
63
9
19
18
17
17
16
15
14
13
12
11
10
20
20
8
7
6
5
4
3
2
1
31
41
41
41
40
39
38
37
36
35
34
34
33
32
30
29
29
29
29
28
28
28
27
26
25
25
24
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 55-12-сб.195А1 | 5***1 | Тяга блокировки | |
| 95-1702110 | 9***0 | Колонка управления | |
| 95-1702200Г | 9***Г | Опора управления | |
| 1 | М***9 | Гайка | |
| 2 | 4***4 | Шайба | |
| 3 | 1***П | Шайба | |
| 4 | М***8 | Болт | |
| 5 | 2***6 | Масленка | |
| 6 | 9***1 | Корпус колонки управления | |
| 7 | Г***5 | Гайка | |
| 8 | 9***5 | Рычаг | |
| 9 | А***0 | Рукоятка | |
| 10 | 9***2 | Рычаг | |
| 11 | 9***0 | Палец | |
| 12 | 9***6 | Пружина | |
| 13 | 1***1 | Шайба | |
| 14 | 1***1 | Кольцо стопорное | |
| 15 | 9***4 | Крышка шаровой пяты | |
| 16 | М***0 | Болт | |
| 17 | 1***9 | Шайба | |
| 18 | 9***3 | Корпус шаровой пяты | |
| 19 | 4***6 | Фиксатор | |
| 20 | 1***9 | Шайба | |
| 21 | 1***П | Шайба | |
| 22 | 5***5 | Болт | |
| 23 | 5***8 | Рычажок | |
| 24 | П***0 | Проволока | |
| 25 | 5***5 | Болт | |
| 26 | 5***7 | Валик | |
| 27 | 9***2 | Крестовина | |
| 28 | 4***9 | Шплинт | |
| 29 | 5***А | Палец | |
| 30 | 9***Б | Труба с вилками | |
| 31 | М***8 | Болт | |
| 32 | 5***А | Кожух предохранительный | |
| 33 | В***0 | Выключатель | |
| 34 | 1***0 | Шарик | |
| 35 | 9***1 | Кронштейн | |
| 36 | П***0 | Проволока | |
| 37 | 1***6 | Масленка | |
| 38 | 9***0 | Валик опоры | |
| 39 | 5***5 | Рычаг | |
| 40 | М***0 | Болт | |
| 41 | 1***9 | Шайба | |
| 42 | 5***8 | Рычаг | |
| 43 | 5***А | Втулка | |
| 44 | 1***7 | Кольцо | |
| 45 | 5***9 | Шпонка | |
| 46 | 1***0 | Рычаг | |
| 47 | 5***5 | Болт | |
| 48 | П***0 | Болт стопорный | |
| 49 | 9***4 | Вилка включения шестерни отбора мощности | |
| 50 | 9***5 | Валик вилки включения шестерни отбора мощности | |
| 51 | М***0 | Болт | |
| 52 | 9***1 | Крышка | |
| 53 | 1***9 | Прокладка | |
| 54 | 1***4 | Штифт | |
| 55 | 1***6 | Кольцо | |
| 56 | М***5 | Болт | |
| 57 | 0***2 | Кольцо | |
| 58 | 5***А | Обойма | |
| 59 | 9***3 | Вилка переключения 4 и 5 передач | |
| 59 | 9***0 | Вилка переключения 4 и 5 передач | |
| 60 | 9***2 | Вилка переключения 2 и 3 передач | |
| 60 | 9***0 | Вилка переключения 2 и 3 передач | |
| 61 | 9***0 | Вилка 1 передачи и заднего хода | |
| 61 | 9***1 | Вилка 1 передачи и заднего хода | |
| 62 | 9***6 | Валик вилки переключения 4 и 5 передач | |
| 63 | 9***0 | Валик вилки переключения 2 и 3 передач | |
| 64 | 9***0 | Валик вилки переключения 1 передачи и заднего хода | |
| 65 | 5***Б | Обойма шарнира | |
| 66 | 5***9 | Шплинт | |
| 67 | 5***Б | Контргайка | |
| 68 | 5***В | Тяга | |
| 69 | 5***В | Обойма шарнира | |
| 70 | 9***А | Кулиса | |
| 71 | 5***8 | Прокладка | |
| 72 | М***0 | Болт | |
| 73 | 4***А | Фиксатор | |
| 74 | 1***2 | Прокладка | |
| 75 | 4***4 | Шайба | |
| 76 | 1***9 | Прокладка | |
| 77 | 1***1 | Пружина | |
| 78 | 3***7 | Заглушка | |
| 79 | 1***Б | Крышка | |
| 80 | 8***9 | Шайба | |
| 81 | М***0 | Болт | |
| 82 | 0***2 | Кольцо | |
| 83 | 5***6 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
