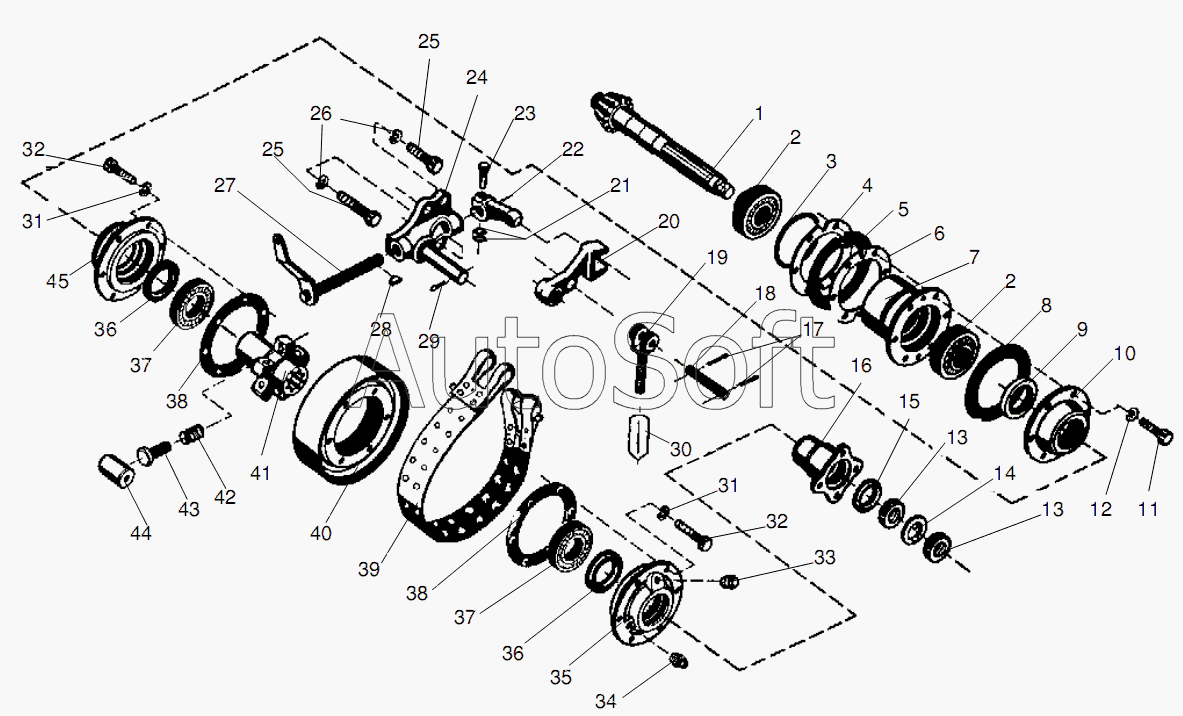

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 55-4501 Лебедка
6
40
41
42
43
44
45
1
2
2
3
4
5
39
7
8
9
10
11
12
13
13
14
15
16
28
18
19
20
21
22
23
24
25
25
26
27
17
29
30
31
31
32
32
33
34
35
36
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Хвостовик | |
| 2 | 7***0 | Подшипник | |
| 3 | 1***0 | Кольцо | |
| 4 | 5***5 | Прокладка | |
| 5 | 5***4 | Прокладка | |
| 6 | 5***3 | Прокладка | |
| 7 | 5***1 | Стакан | |
| 8 | 5***6 | Прокладка | |
| 9 | 1***0 | Манжета | |
| 10 | 5***2 | Крышка | |
| 11 | М***0 | Болт | |
| 12 | 1***Г | Шайба | |
| 13 | 4***8 | Гайка | |
| 14 | 5***А | Шайба отгибная | |
| 15 | 5***7 | Шайба | |
| 16 | 5***5 | Вилка | |
| 17 | 5***1 | Палец | |
| 18 | 3***0 | Шплинт | |
| 19 | 5***9 | Вилка | |
| 20 | 5***2 | Рычаг | |
| 21 | М***6 | Гайка | |
| 22 | 5***8 | Рычаг | |
| 23 | М***0 | Болт | |
| 24 | 5***0 | Кронштейн | |
| 25 | М***5 | Болт | |
| 26 | 1***Г | Шайба | |
| 27 | 5***0 | Валик | |
| 28 | 5***9 | Шпонка | |
| 29 | 4***0 | Шплинт | |
| 30 | 5***3 | Гайка регулировочная | |
| 31 | 1***Г | Шайба | |
| 32 | М***2 | Болт | |
| 33 | 2***8 | Пробка | |
| 34 | К***5 | Пробка | |
| 35 | 5***5 | Крышка | |
| 36 | 1***0 | Манжета | |
| 37 | 1***3 | Подшипник | |
| 38 | 5***А | Прокладка | |
| 39 | 5***Г | Лента тормозная | |
| 40 | 5***В | Шкив тормозной | |
| 41 | 5***1 | Звездочка | |
| 42 | 5***А | Пружина | |
| 43 | 5***4 | Прижим | |
| 44 | 5***Б | Ролик | |
| 45 | 5***6 | Крышка |
