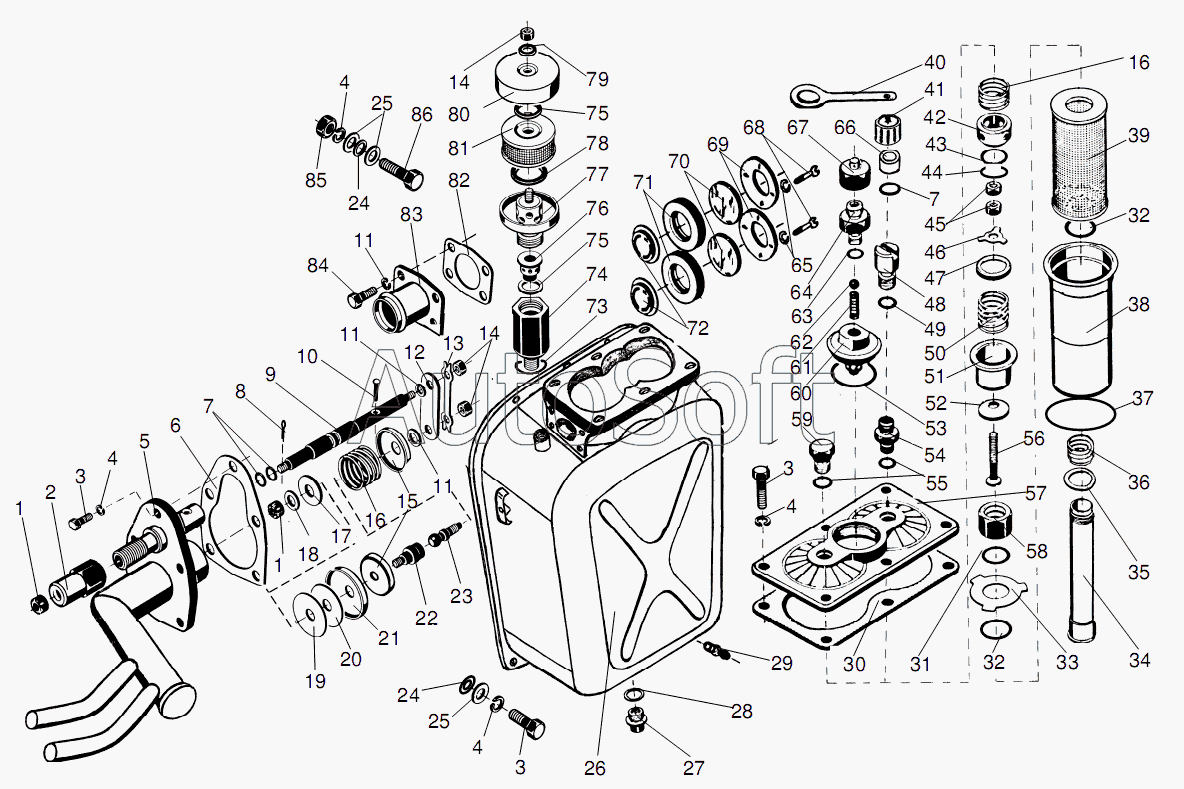

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 95-4515 Гидробак
52
63
62
61
60
59
58
57
56
55
54
53
64
51
50
49
48
47
46
45
44
43
42
41
75
75
86
85
84
83
82
81
80
79
78
77
76
40
74
73
72
71
70
69
68
67
66
65
5
16
16
15
14
14
13
12
11
11
11
10
9
8
7
7
6
17
4
4
4
4
3
3
3
2
1
1
28
39
38
37
36
35
34
33
32
32
31
30
29
27
26
25
25
24
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8.20.000 | 8***0 | Клапан | |
| 95-3852030Б | 9***Б | Колпачок с лентой | |
| А.28.04.00.000 | А***0 | Фильтр сливной ФСВ 25-80-063 | |
| А.70.02.000 | А***0 | Уровнемер | |
| А.70.03.000 | А***0 | Сапун | |
| ТБМ-7414040 | Т***0 | Крышка с клапаном | |
| ТБМ-7414050 | Т***0 | Патрубок всасывающий с затвором | |
| 1 | М***8 | Гайка | |
| 2 | Т***1 | Рукоятка | |
| 3 | М***5 | Болт | |
| 4 | 1***Г | Шайба | |
| 5 | 9***0 | Патрубок всасывающий | |
| 6 | Т***6 | Прокладка | |
| 7 | 0***2 | Кольцо | |
| 8 | 2***5 | Шплинт | |
| 9 | Т***1 | Стержень | |
| 10 | Т***2 | Палец | |
| 11 | 1***Г | Шайба | |
| 12 | Т***3 | Пластина | |
| 13 | Т***8 | Шайба контровочная | |
| 14 | М***6 | Гайка | |
| 15 | Т***4 | Стакан | |
| 16 | 5***1 | Пружина | |
| 17 | 1***П | Шайба | |
| 18 | 1***П | Шайба | |
| 19 | Т***7 | Прокладка | |
| 20 | Т***1 | Прокладка | |
| 21 | 5***2 | Чашка | |
| 22 | Т***6 | Обойма | |
| 23 | Т***5 | Палец | |
| 24 | 5***Б | Прокладка | |
| 25 | 1***П | Шайба | |
| 26 | Т***Б | Корпус бака | |
| 27 | 5***0 | Пробка спускная магнитная | |
| 28 | 4***1 | Прокладка | |
| 29 | 5***7 | Штуцер | |
| 30 | Т***4 | Прокладка | |
| 31 | 0***2 | Кольцо | |
| 32 | 0***2 | Кольцо | |
| 33 | А***5 | Ограничитель | |
| 34 | А***4 | Труба | |
| 35 | Т***2 | Шайба | |
| 36 | 1***1 | Пружина | |
| 37 | 1***2 | Кольцо | |
| 38 | А***0 | Корпус | |
| 39 | 7***0 | Элемент фильтрующий | |
| 40 | 9***8 | Лента | |
| 41 | 9***2 | Колпачок | |
| 42 | Т***2 | Опора пружина | |
| 43 | Т***6 | Прокладка | |
| 44 | Т***4 | Кольцо запорное | |
| 45 | М***6 | Гайка | |
| 46 | 8***5 | Крестовина | |
| 47 | 8***7 | Кольцо | |
| 48 | 9***0 | Клапан | |
| 49 | 0***2 | Кольцо | |
| 50 | 8***2 | Пружина | |
| 51 | 8***1 | Чашка | |
| 52 | 8***4 | Клапан | |
| 53 | 0***2 | Кольцо | |
| 54 | 9***6 | Штуцер | |
| 55 | 0***2 | Кольцо | |
| 56 | В***0 | Винт | |
| 57 | Т***А | Крышка фильтра | |
| 58 | А***6 | Втулка | |
| 59 | Т***6 | Пробка | |
| 60 | Т***1 | Крышка | |
| 61 | 7***7 | Пружина редукционного клапана | |
| 62 | 1***0 | Шарик | |
| 63 | 0***2 | Кольцо | |
| 64 | Н***5 | Штуцер ввертной | |
| 65 | 6***Г | Шайба | |
| 66 | 9***9 | Пробка | |
| 67 | Н***0 | Заглушка | |
| 68 | В***5 | Винт | |
| 69 | Т***4 | Крышка уровнемера | |
| 70 | А***1 | Стекло | |
| 71 | А***3 | Манжета | |
| 72 | А***2 | Отражатель | |
| 73 | Н***4 | Шайба | |
| 74 | Т***8 | Штуцер | |
| 75 | А***1 | Прокладка | |
| 76 | А***0 | Блок клапанов | |
| 77 | А***0 | Корпус | |
| 78 | А***1 | Прокладка | |
| 79 | А***2 | Прокладка | |
| 80 | А***2 | Крышка верхняя | |
| 81 | Т***0 | Элемент фильтрующий | |
| 82 | Т***4 | Прокладка | |
| 83 | Т***0 | Патрубок сливной | |
| 84 | М***5 | Болт | |
| 85 | М***6 | Гайка | |
| 86 | М***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
