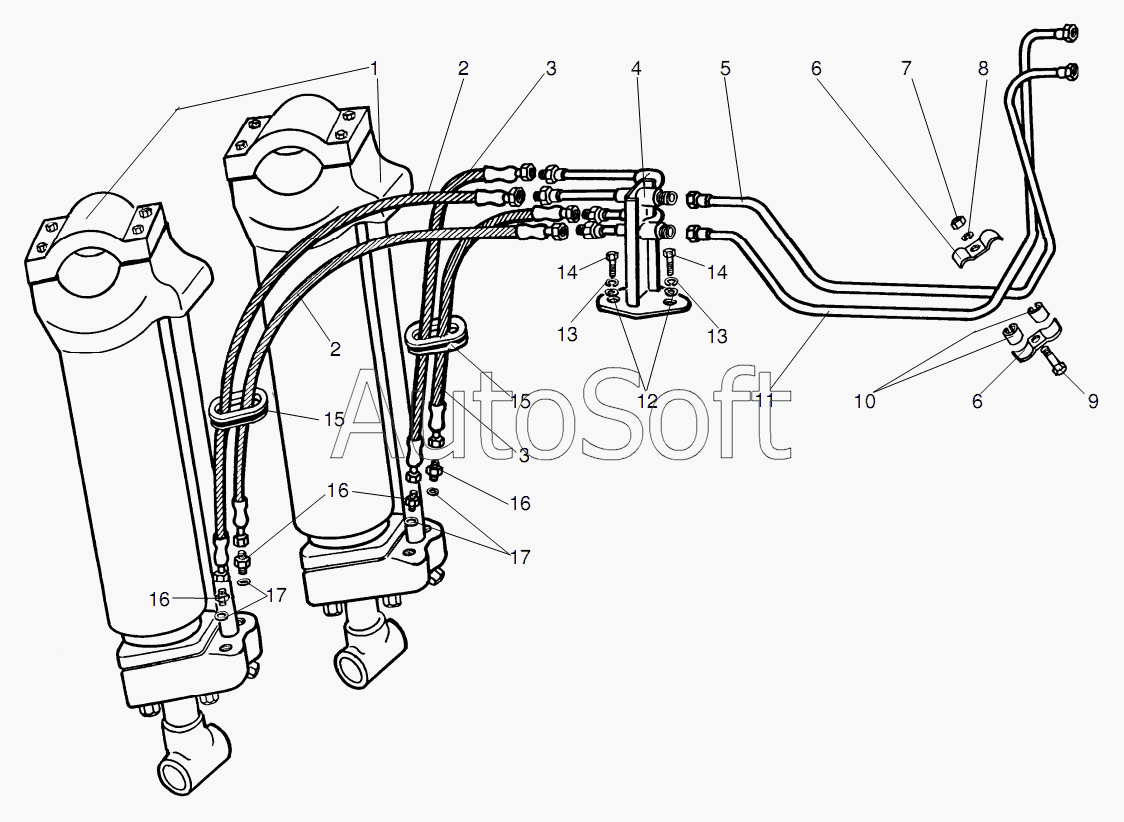

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). СНФ-4651 Гидропривод устройства навесного фронтального
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц***I | Гидроцилиндр 125 | |
| 2 | Н***0 | Рукав высокого давления II-12 армированный | |
| 3 | Н***0 | Рукав высокого давления II-12 армированный | |
| 4 | 9***1 | Кронштейн с трубопроводом | |
| 5 | 9***Б | Трубопровод напорный | |
| 6 | Т***4 | Скоба | |
| 7 | М***6 | Гайка | |
| 8 | 1***Г | Шайба | |
| 9 | М***5 | Болт | |
| 10 | Т***4 | Втулка | |
| 11 | 9***Б | Трубопровод напорный | |
| 12 | 1***П | Шайба | |
| 13 | 1***Г | Шайба | |
| 14 | М***5 | Болт | |
| 15 | 9***Б | Втулка | |
| 16 | Н***9 | Штуцер ввертной | |
| 17 | 0***2 | Кольцо |
