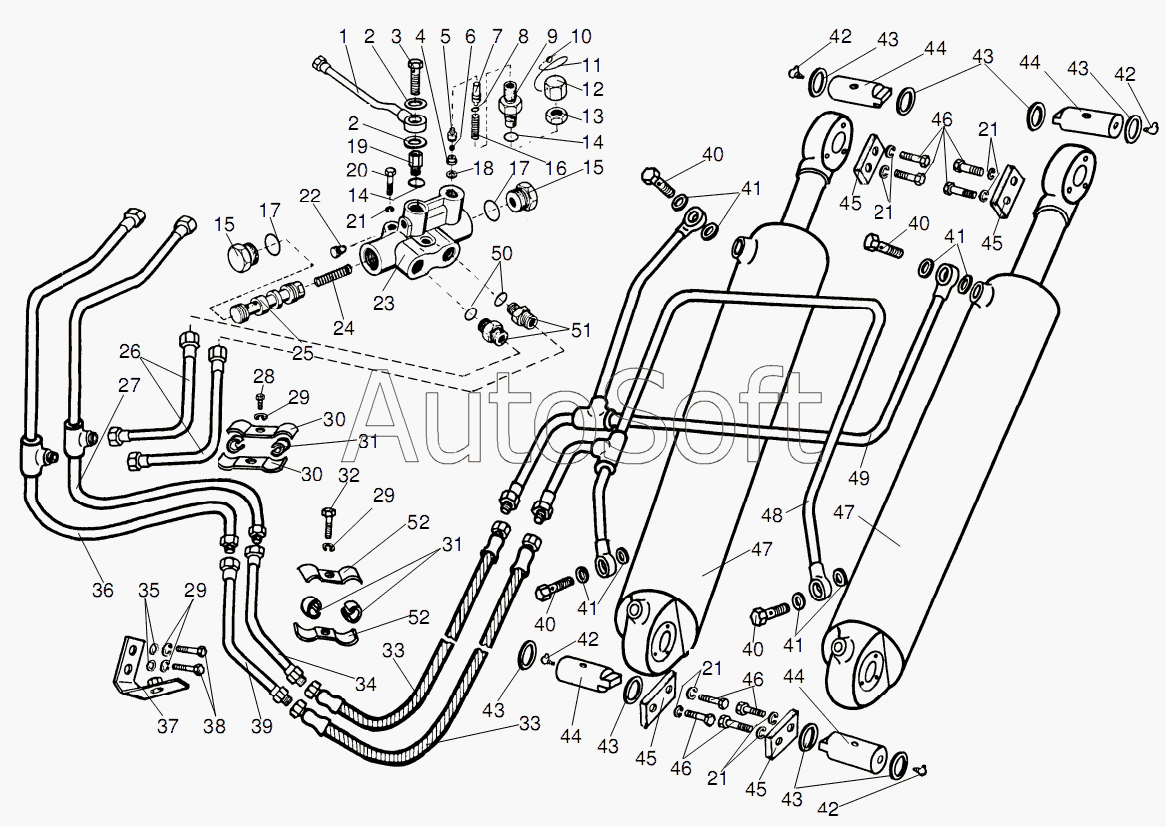

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 95-4544 Гидропривод погрузочного оборудования
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
21
21
21
21
22
23
24
25
26
27
28
29
29
29
30
30
31
31
32
33
33
34
35
36
37
38
39
40
40
40
40
41
41
41
41
42
42
42
42
43
43
43
43
43
43
44
44
44
44
45
45
45
45
46
46
46
47
47
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТБМ-7418220 | Т***0 | Гидроклапан предохранительный | |
| 1 | 9***Б | Трубопровод сливной | |
| 2 | Н***3 | Шайба | |
| 3 | Н***7 | Болт поворотного угольника | |
| 4 | Т***3 | Гнездо | |
| 5 | Т***6 | Направляющая | |
| 6 | 5***0 | Шарик | |
| 7 | Т***5 | Упор | |
| 8 | 0***2 | Кольцо | |
| 9 | Т***4 | Корпус | |
| 10 | 1***5 | Пломба | |
| 11 | 0***4 | Проволока | |
| 12 | 5***Б | Колпачок | |
| 13 | 5***Б | Гайка | |
| 14 | 0***2 | Кольцо | |
| 15 | Т***7 | Пробка | |
| 16 | Т***4 | Пружина | |
| 17 | 0***2 | Кольцо | |
| 18 | 5***Б | Шайба | |
| 19 | 9***2 | Переходник | |
| 20 | М***5 | Болт | |
| 21 | 1***Г | Шайба | |
| 22 | К***5 | Пробка | |
| 23 | Т***1 | Корпус | |
| 24 | А***7 | Пружина | |
| 25 | Т***2 | Золотник | |
| 26 | 9***0 | Трубопровод напорный | |
| 27 | 9***Б | Трубопровод напорный | |
| 28 | М***5 | Болт | |
| 29 | 1***Г | Шайба | |
| 30 | Т***8 | Скоба | |
| 31 | Т***4 | Втулка | |
| 32 | М***5 | Болт | |
| 33 | Н***0 | Рукав высокого давления II-16 армированный | |
| 34 | 9***0 | Трубопровод напорный | |
| 35 | 1***9 | Шайба | |
| 36 | 9***Б | Трубопровод напорный | |
| 37 | 9***0 | Кронштейн | |
| 38 | М***5 | Болт | |
| 39 | 9***0 | Трубопровод напорный | |
| 40 | Н***3 | Болт поворотного угольника | |
| 41 | Н***4 | Шайба | |
| 42 | 2***6 | Масленка | |
| 43 | 5***Б | Втулка | |
| 44 | 5***А | Палец | |
| 45 | 5***1 | Планка | |
| 46 | М***5 | Болт | |
| 47 | Ц***1 | Гидроцилиндр | |
| 48 | 5***Б | Трубопровод | |
| 49 | 5***В | Трубопровод напорный | |
| 50 | 0***2 | Кольцо | |
| 51 | Н***1 | Штуцер | |
| 52 | Т***4 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
