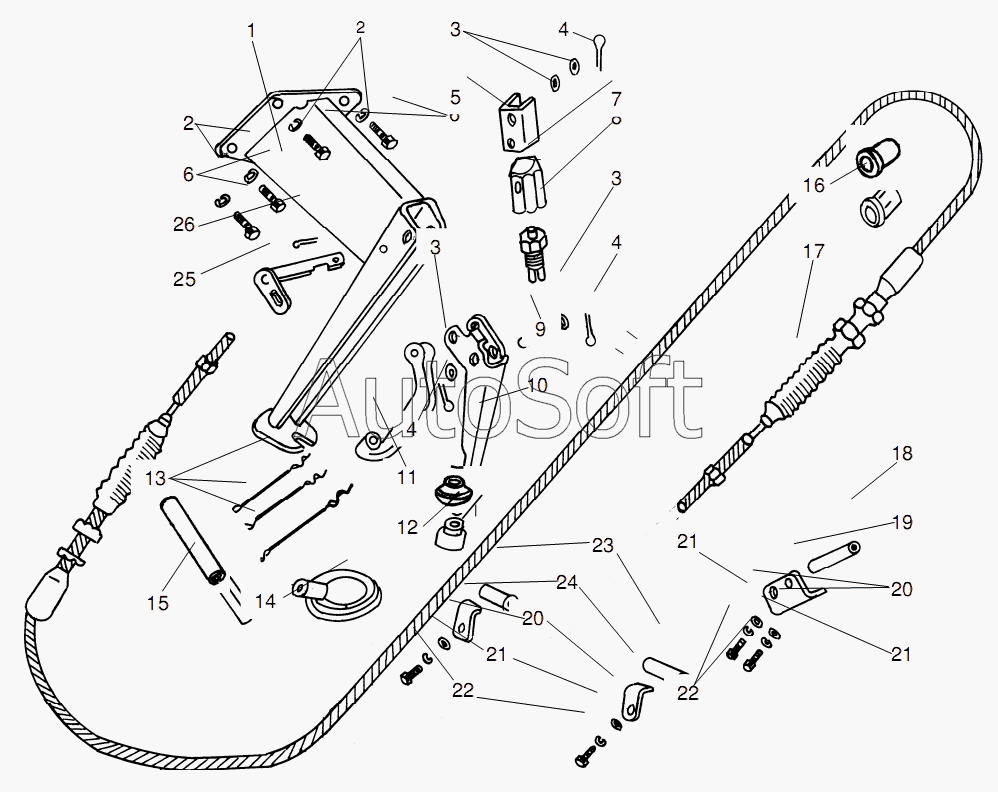

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 95-3508 Привод управления стояночным тормозом
13
26
25
24
23
22
22
21
21
21
20
20
19
18
17
16
15
14
12
11
10
9
8
7
6
5
4
4
4
3
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 95-3508030Б | 9***Б | Механизм привода стояночного тормоза | |
| 1 | 9***0 | Кронштейн | |
| 2 | 1***Г | Шайба | |
| 3 | 1***П | Шайба | |
| 4 | 3***0 | Шплинт | |
| 5 | 9***2 | Фиксатор | |
| 6 | М***5 | Болт | |
| 7 | 9***Б | Корпус выключателя | |
| 8 | В***А | Выключатель | |
| 9 | 9***1 | Ось | |
| 10 | 9***0 | Ручка | |
| 11 | 9***1 | Проушина | |
| 12 | А***0 | Рукоятка | |
| 13 | 2***4 | Проволока | |
| 14 | 9***7 | Уплотнитель | |
| 15 | 9***2 | Трубка | |
| 16 | 9***8 | Чехол | |
| 17 | 2***0 | Трос одностороннего действия | |
| 18 | 9***1 | Трубка | |
| 19 | 9***3 | Прижим | |
| 20 | 1***П | Шайба | |
| 21 | 1***Г | Шайба | |
| 22 | М***0 | Болт | |
| 23 | 9***5 | Трубка | |
| 24 | 9***4 | Прижим | |
| 25 | 9***0 | Рычаг с валиком | |
| 26 | 4***0 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
