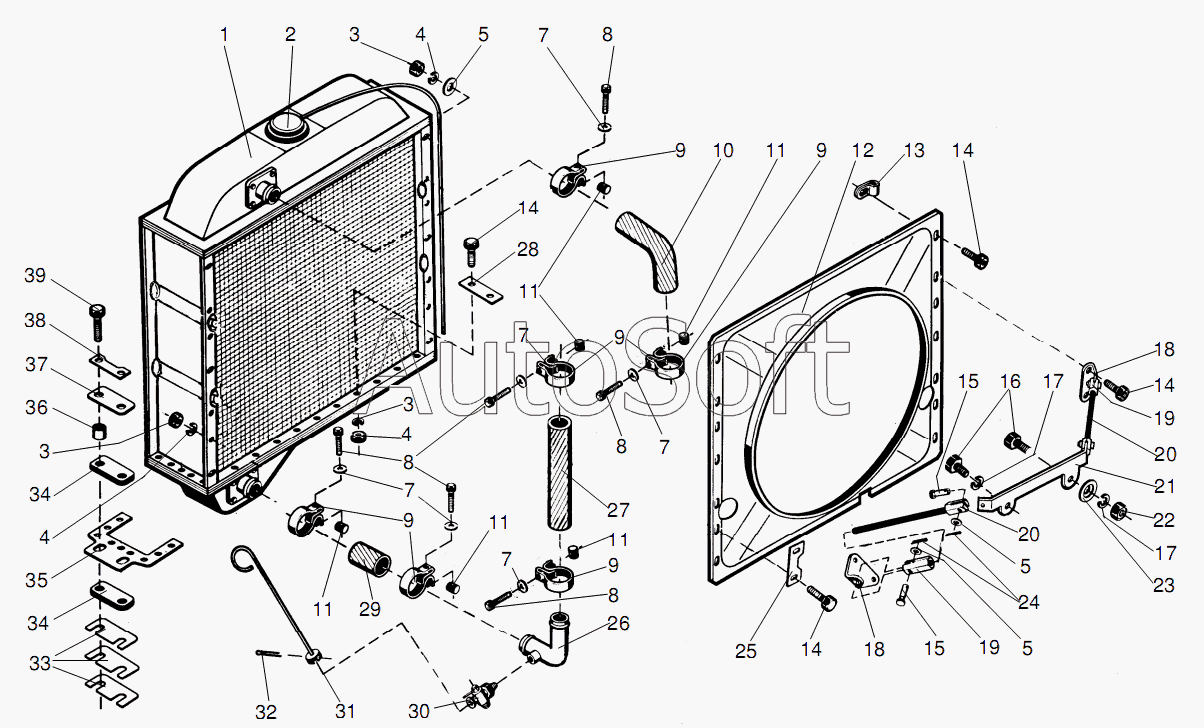

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 95-1301 Установка блока радиаторов
1
1
2
3
3
3
3
4
4
4
4
5
5
5
5
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
11
11
11
11
11
12
12
13
14
14
14
14
15
15
16
17
17
18
18
18
19
19
20
20
21
21
22
23
24
25
26
26
27
27
28
29
29
30
31
31
32
33
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 55-1301090 | 5***0 | Патрубок соединительный нижний | |
| 55А-1301051-А | 5***А | Планка | |
| 55АМП-1301015 | 5***5 | Муфта соединительная | |
| 55АМП-1301090 | 5***0 | Патрубок соединительный нижний | |
| 95-1301020 | 9***0 | Блок радиаторов | |
| 95-1301020-01 | 9***1 | Блок радиаторов | |
| 1 | 5***2 | Радиатор водяной в сборе с масляным | |
| 1 | 5***1 | Радиатор водяной в сборе с масляным | |
| 2 | А***0 | Пробка | |
| 3 | М***Н | Гайка | |
| 3 | М***Н | Гайка | |
| 4 | 6***Г | Шайба | |
| 4 | 8***Г | Шайба | |
| 5 | 5***3 | Шайба | |
| 5 | 8***1 | Шайба | |
| 6 | 9***1 | Трубка пароотводящая | |
| 7 | А***3 | Гайка | |
| 8 | М***0 | Болт | |
| 9 | А***0 | Хомут стяжной | |
| 10 | 9***6 | Шланг верхний | |
| 11 | А***4 | Шайба | |
| 12 | 5***0 | Диффузор | |
| 12 | 9***0 | Диффузор | |
| 13 | 9***2 | Скоба | |
| 14 | М***5 | Болт | |
| 15 | 4***5 | Палец | |
| 16 | М***0 | Болт | |
| 17 | 1***Г | Шайба | |
| 18 | 5***4 | Скоба | |
| 18 | 9***7 | Скоба | |
| 19 | 5***6 | Вилка | |
| 20 | 5***0 | Тяга | |
| 21 | 5***7 | Скоба | |
| 21 | 5***8 | Скоба | |
| 22 | М***Н | Гайка | |
| 23 | 5***2 | Шайба | |
| 24 | 2***6 | Шплинт | |
| 25 | 9***3 | Накладка | |
| 26 | 5***Б | Патрубок соединительный | |
| 26 | 5***3 | Патрубок соединительный | |
| 27 | 5***4 | Шланг | |
| 27 | 5***1 | Муфта соединительная | |
| 28 | 9***4 | Кронштейн | |
| 29 | 5***5 | Шланг | |
| 29 | 5***1 | Шланг соединительный | |
| 30 | 5***0 | Краник | |
| 31 | 5***1 | Тяга управления краником | |
| 31 | 5***0 | Тяга | |
| 32 | 4***2 | Шплинт | |
| 33 | 9***5 | Прокладка | |
| 34 | 9***3 | Виброизолятор | |
| 35 | 9***1 | Опора | |
| 36 | 9***4 | Втулка | |
| 37 | 9***2 | Накладка | |
| 38 | 9***1 | Пластина замковая | |
| 39 | М***5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
