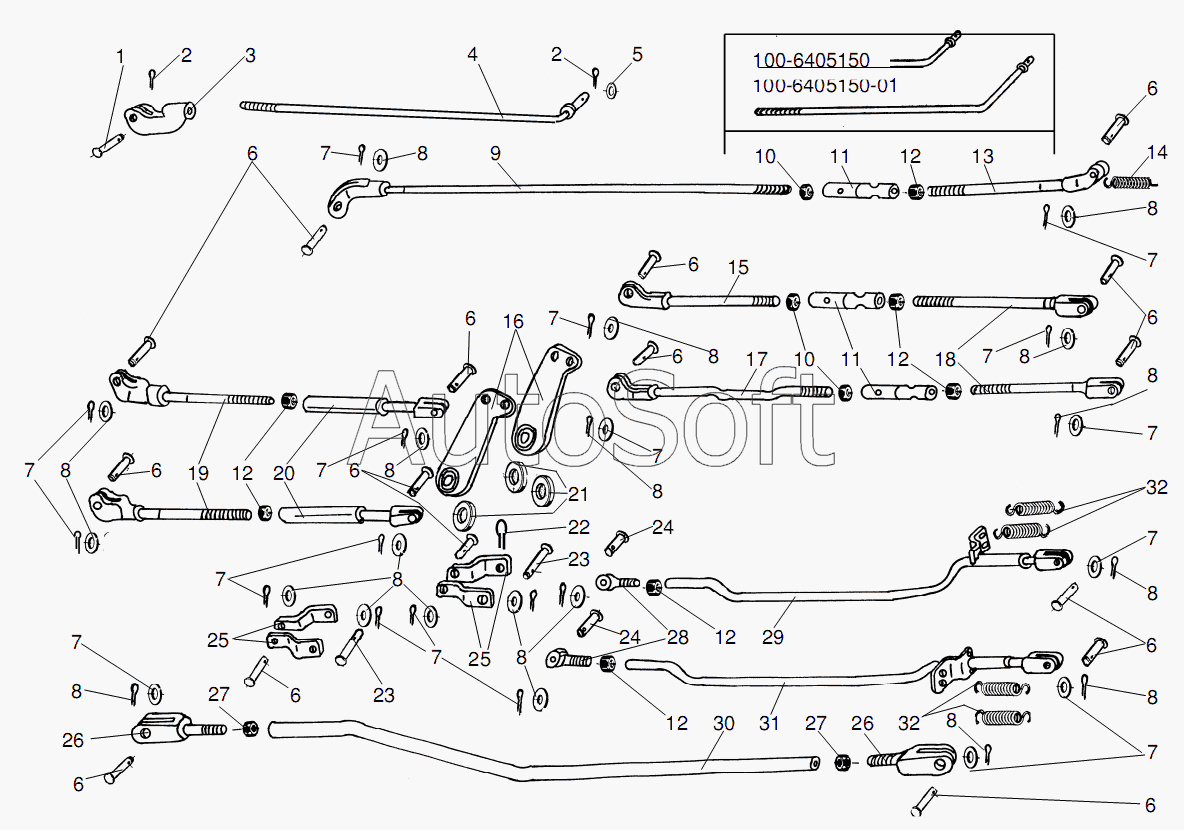

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец" (2005). 100Л-6405 Тяги
1
2
2
3
4
4
100Л-6405150-01
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
10
11
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100Л-6405010 | 1***0 | Тяга управления правым бортфрикционом | |
| 100Л-6405040 | 1***0 | Тяга управления левым бортфрикционом | |
| 100Л-6405140 | 1***0 | Тяга управления двигателем | |
| 100Л-6405140-01 | 1***1 | Тяга управления двигателем | |
| 100Л-6405150-01 | 1***1 | Тяга управления | |
| 55-17-сб.348 | 5***8 | Тяга задняя правая | |
| 55-17-сб.349 | 5***9 | Тяга задняя левая | |
| 95-6405010 | 9***0 | Тяга управления бортфрикционами передняя | |
| 95-6405100 | 9***0 | Тяга включения муфты сцепления | |
| 95-6405130 | 9***0 | Тяга отбора мощности | |
| 1 | 4***5 | Палец | |
| 2 | 2***6 | Шплинт | |
| 3 | 4***А | Вилка | |
| 4 | 1***0 | Тяга управления | |
| 5 | 8***1 | Шайба | |
| 6 | П***5 | Палец | |
| 7 | 3***0 | Шплинт | |
| 8 | 1***1 | Шайба | |
| 9 | 9***0 | Тяга | |
| 10 | 4***7 | Контргайка | |
| 11 | 4***1 | Муфта | |
| 12 | 4***6 | Контргайка | |
| 13 | 5***0 | Тяга | |
| 14 | 5***2 | Пружина | |
| 15 | Т***0 | Тяга | |
| 16 | 9***0 | Рычаг со втулкой | |
| 17 | Т***0 | Тяга | |
| 18 | 1***0 | Тяга | |
| 19 | 9***0 | Тяга | |
| 20 | 5***6 | Проушина | |
| 21 | 2***2 | Шайба | |
| 22 | 4***2 | Шплинт | |
| 23 | 9***2 | Палец | |
| 24 | 9***3 | Палец | |
| 25 | 9***1 | Серьга | |
| 26 | 4***0 | Пружина | |
| 27 | М***5 | Гайка | |
| 28 | Т***1 | Наконечник | |
| 29 | 5***0 | Тяга правая с проушиной | |
| 30 | 9***1 | Тяга | |
| 31 | 5***1 | Тяга задняя левая | |
| 32 | 5***0 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
