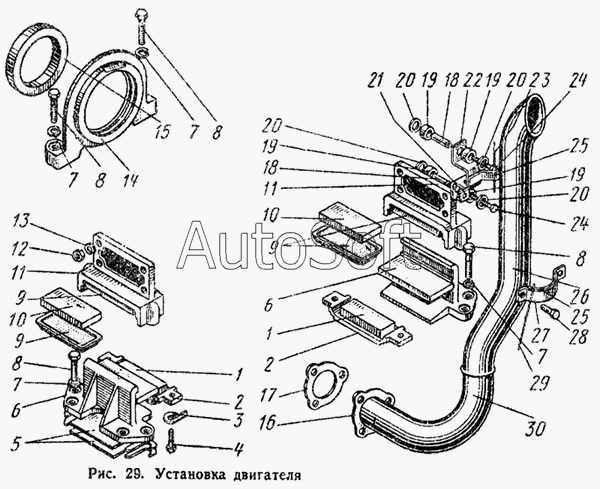

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Установка двигателя
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.02.004 | М***4 | Лапа крепления двигателя в сборе | |
| Т4.02.001 | Т***1 | Установка двигателя | |
| Т4.02.004 | Т***4 | Труба выпускная в сборе | |
| Т4.02.005 | Т***5 | Кронштейн в сборе | |
| Т4.02.006 | Т***6 | Хомут в сборе | |
| Т4.02.013 | Т***3 | Опора двигателя задняя | |
| Т4.02.018 | Т***8 | Колено в сборе | |
| 1 | М***2 | Подушка нижняя | |
| 2 | М***7 | Крышка | |
| 3 | 0***7 | Шайба замковая | |
| 4 | Б***0 | Болт | |
| 5 | Т***0 | Прокладка | |
| 5 | Т***8 | Прокладка | |
| 6 | Т***8 | Кронштейн | |
| 7 | Ш***Т | Шайба пружинная | |
| 8 | Т***7 | Болт | |
| 9 | М***9 | Обойма подушки | |
| 10 | М***3 | Подушка верхняя | |
| 11 | М***1 | Лапа крепления двигателя | |
| 12 | Г***6 | Гайка | |
| 13 | Ш***Т | Шайба пружинная | |
| 14 | Т***1 | Опора двигателя передняя | |
| 15 | 7***5 | Подушка передней опоры | |
| 16 | 6***2 | Фланец выпускной трубы | |
| 17 | 6***3 | Прокладка фланца выпускной трубы | |
| 18 | М***9 | Втулка | |
| 19 | Т***1 | Прокладка | |
| 20 | Т***3 | Чашка | |
| 21 | Г***0 | Гайка | |
| 22 | Т***2 | Кронштейн | |
| 23 | П***0 | Проволока контровочная | |
| 24 | Б***0 | Болт | |
| 25 | Т***9 | Прокладка | |
| 26 | Т***6 | Труба выпускная | |
| 27 | Т***2 | Хомут | |
| 28 | Б***0 | Болт | |
| 29 | П***0 | Проволока контровочная | |
| 30 | Т***5 | Колено |
