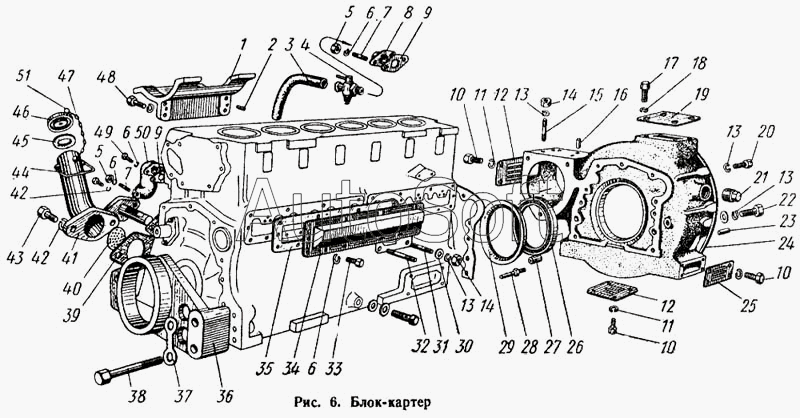

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Блок-картер
39
26
27
28
29
30
31
32
33
34
35
36
37
38
25
40
41
42
43
44
45
46
47
47
48
49
50
51
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-01с1Б | 0***Б | Блок-картер в сборе | |
| 01Л-01с4 | 0***4 | Патрубок маслоналивной в сборе | |
| 03-01с3-1 | 0***1 | Картер маховика в сборе | |
| 03А-01с15 | 0***5 | Патрубок подогревателя в сборе | |
| 1 | 0***2 | Кронштейн топливного насоса | |
| 2 | Ш***0 | Штифт цилиндрический 8С\3Х20, ГОСТ 3128-60 | |
| 3 | 4***1 | Шланг слива воды | |
| 4 | К***0 | Кран Кр2 | |
| 5 | Г***8 | Гайка М8, ГОСТ 2524-62 | |
| 6 | Ш***Н | Шайба пружинная | |
| 7 | Ш***8 | Шпилька М8Х18, Н478-66 | |
| 8 | 0***0 | Фланец | |
| 9 | 6***6 | Прокладка | |
| 10 | Б***6 | Болт | |
| 11 | Ш***Н | Шайба пружинная 6Н65Г, ГОСТ 6402-61 | |
| 12 | 0***7 | Крышка люка | |
| 13 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 14 | Г***2 | Гайка М12, ГОСТ 2524-62 | |
| 15 | Ш***5 | Шпилька М12Х35, Н480-66 | |
| 16 | Ш***5 | Штифт цилиндрический 10С\3Х25, ГОСТ 3128-60 | |
| 17 | Б***2 | Болт М16Х32, ГОСТ 7796-62 | |
| 18 | Ш***Н | Шайба пружинная 16Н65Г, ГОСТ 6402-61 | |
| 19 | 0***9 | Крышка верхнего люка | |
| 20 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 22 | 4***1 | Пробка | |
| 22 | Б***5 | Болт | |
| 23 | Ш***6 | Штифт цилиндрический 13Пр1\3Х26, Н507-66 | |
| 24 | 0***2 | Картер маховика | |
| 25 | 0***8 | Крышка люка | |
| 26 | Б***б | Манжета II-140, Н536-66 | |
| 27 | 0***4 | Втулка направляющая | |
| 28 | С***8 | Шпилька установочная в сборе | |
| 29 | 0***2 | Маслоотражатель | |
| 30 | Ш***3 | Шайба 13Х24Х2, Н495-66 | |
| 31 | Ш***0 | Шпилька М12Х150, ГОСТ 11765-66 | |
| 32 | Ш***0 | Шпилька М12Х180, ГОСТ 11765-66 | |
| 33 | Б***8 | Болт М8Х18, ГОСТ 7796-62 | |
| 34 | 6***1 | Крышка боковая | |
| 35 | 6***2 | Прокладка крышки | |
| 36 | 4***1 | Опора передняя | |
| 37 | 6***5 | Шайба замковая | |
| 38 | Б***0 | Болт М16Х110, ГОСТ 7795-62 | |
| 39 | С***6 | Прокладка патрубка | |
| 40 | С***5 | Сетка | |
| 41 | Т***5 | Патрубок маслоналивной | |
| 42 | Ш***Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 43 | Б***0 | Болт | |
| 44 | С***4 | Пружина крышки | |
| 45 | С***2 | Прокладки крышки патрубка | |
| 46 | С***8 | Крышка патрубка | |
| 47 | С***1 | Цепочка в сборе | |
| 47 | Ц***4 | Цепочка 5Х26-4, Н521-66 | |
| 48 | Б***0 | Болт | |
| 49 | Б***5 | Болт М8Х35, ГОСТ 7796-62 | |
| 50 | 0***3 | Патрубок подогревателя | |
| 51 | С***7 | Кольцо |
