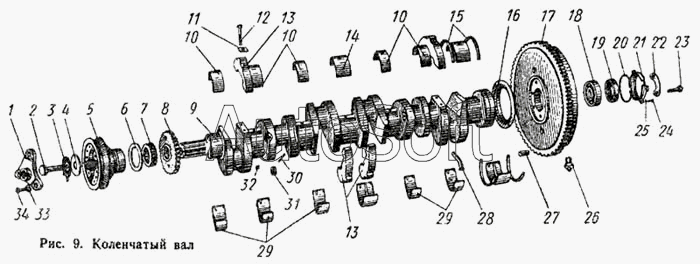

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Коленчатый вал
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-04с1 | 0***1 | Вал коленчатый в сборе | |
| 01-04с3 | 0***3 | Вал коленчатый в сборе | |
| 01-04с4 | 0***4 | Вал коленчатый в сборе | |
| 01-04с5-1 | 0***1 | Вал коленчатый с вкладышами | |
| 01М-0402 | 0***2 | Маховик | |
| 01М-04с2 | 0***2 | Маховик в сборе | |
| 02-0403 | 0***3 | Венец маховика | |
| 6Т2-04с7 | 6***7 | Вкладыши коренные | |
| 6Т2-04с8 | 6***8 | Вкладыши коренные | |
| 6Т2-04с9 | 6***9 | Комплект коренных вкладышей | |
| 1 | 0***4 | Храповик | |
| 2 | 6***0 | Болт | |
| 3 | 6***9 | Шайба стопорная | |
| 4 | 6***1 | Шайба поджимная | |
| 5 | 4***6 | Шкив коленчатого вала | |
| 6 | 6***5 | Маслоотражатель коленчатого вала передний | |
| 7 | 0***4 | Шестерня коленчатого вала | |
| 8 | 0***1 | Шестерня привода масляного насоса | |
| 9 | 0***1 | Вал коленчатый | |
| 10 | 6***1 | Вкладыш подшипника коленчатого вала верхний | |
| 11 | 6***7 | Шайба | |
| 12 | 4***8 | Болт крепления противовеса | |
| 13 | 4***2 | Противовес | |
| 14 | 6***1 | Вкладыш подшипника коленчатого вала средний верхний | |
| 15 | 6***1 | Полукольцо упорного подшипника коленчатого вала | |
| 16 | 0***1 | Маслоотражатель коленчатого вала задний | |
| 17 | 0***6 | Маховик в сборе | |
| 18 | 2***9 | Шарикоподшипник 209, ГОСТ 8338-57 | |
| 19 | А***б | Манжета I-I-60 Н536-66 | |
| 20 | 0***7 | Кольцо У-85Х80-1 | |
| 21 | 0***5 | Корпус сальника | |
| 22 | 6***6 | Шайба замковая | |
| 23 | 0***4 | Болт крепления маховика | |
| 24 | Б***0 | Болт | |
| 25 | Ш***Н | Шайба пружинная 6Н65Г, ГОСТ 6402-61 | |
| 26 | I***1 | Масленка I-А1, ГОСТ 1303-56 | |
| 27 | Ш***0 | Штифт цилиндрический, 16ВХ40, Н507-66 | |
| 28 | 0***0 | Сепарирующая трубка | |
| 29 | 6***1 | Вкладыш подшипника коленчатого вала нижний | |
| 30 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 31 | 6***1 | Заглушка | |
| 32 | Р***" | Пробка КГ-1/8", ГОСТ 12721-67 | |
| 33 | 0***5 | Шайба стопорная | |
| 34 | Б***2 | Болт М16Х32, ГОСТ 7796-62 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
