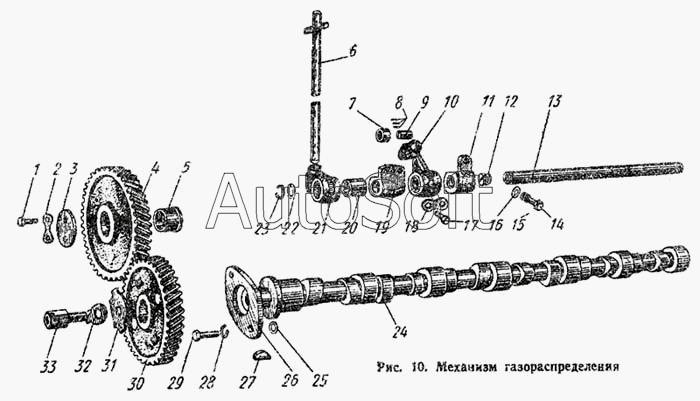

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Механизм газораспределения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т2-05с1-2 | 6***2 | Механизм газораспределения в сборе | |
| 6Т2-05с2-1 | 6***1 | Ось толкателей передняя в сборе | |
| 6Т2-05с3-1 | 6***1 | Ось толкателей задняя в сборе | |
| 6Т2-05с6 | 6***6 | Установка промежуточной шестерни | |
| 6Т2-05с9 | 6***9 | Шестерня промежуточная Б сборе | |
| 1 | Б***6 | Болт | |
| 2 | Ш***4 | Шайба замковая II 9Х24, Н502-66 | |
| 3 | С***6 | Шайба | |
| 4 | 6***3 | Шестерня промежуточная | |
| 5 | 0***7 | Втулка промежуточной шестерни | |
| 6 | 6***8 | Штанга толкателя в сборе | |
| 7 | 2***0 | Ролик толкателя коромысла | |
| 8 | 2***6 | Ролик игольчатый 1,5Х14, ГОСТ 6870-54 | |
| 9 | 2***4 | Ось ролика толкателя коромысла | |
| 10 | 2***2 | Толкатель с пятой и втулкой в сборе | |
| 11 | 0***0 | Опора оси толкателей маслоподводная | |
| 12 | Р***" | Пробка КГ-3/8", ГОСТ 12721-67 | |
| 13 | 6***6 | Ось толкателей | |
| 14 | 6***1 | Болт специальные | |
| 15 | П***0 | Проволока 1Х150, ГОСТ 3282-46 | |
| 16 | Ш***3 | Шайба 13Х24Х2, Н495-66 | |
| 17 | Б***0 | Болт | |
| 18 | 6***5 | Шайба замковая | |
| 19 | 0***2 | Опора оси толкателей | |
| 20 | 6***8 | Втулка | |
| 21 | 2***0 | Толкатель в сборе | |
| 22 | 6***5 | Шайба | |
| 23 | Б***2 | Кольцо Б-22, ГОСТ 13942-68 | |
| 24 | 6***3 | Вал распределительный | |
| 25 | 0***0 | Шайба регулировочная | |
| 25 | 0***1 | Шайба регулировочная | |
| 26 | 4***4 | Шайба упорная | |
| 27 | Ш***0 | Шпонка сегментная 8Х10, ГОСТ 8795-66 | |
| 28 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 29 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 30 | 6***2 | Шестерня распределительного вала | |
| 31 | 0***7 | Шайба | |
| 32 | 0***5 | Шайба стопорная | |
| 33 | 0***1 | Болт-поводок |
