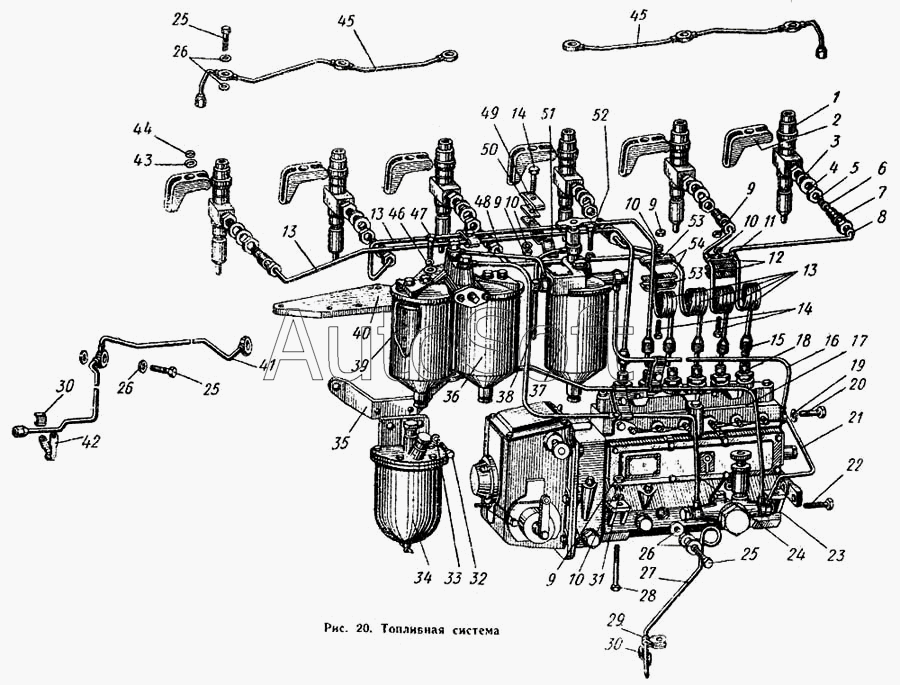

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Топливная система
40
26
27
28
29
30
31
32
33
34
35
36
37
38
39
25
41
42
43
44
45
46
47
48
49
50
51
52
53
54
13
2
3
4
5
6
7
8
9
10
11
12
13
13
13
1
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Форсунка в сборе | |
| 2 | 0***3 | Скоба крепления форсунки | |
| 3 | 0***2 | Кольцо резиновое | |
| 4 | 0***8 | Шайба | |
| 5 | Г***8 | Гайка М18Х1,5, ГОСТ 2526-62 | |
| 6 | С***8 | Кольцо нажимное | |
| 7 | 0***1 | Штуцер | |
| 8 | 0***1 | Кольцо сальника | |
| 9 | Г***8 | Гайка М8, ГОСТ 2524-62 | |
| 10 | Ш***Н | Шайба пружинная | |
| 11 | 0***5 | Планка зажимная | |
| 12 | 0***6 | Прокладка | |
| 13 | 0***5 | Топливопровод СВН-СВУ7Х2внХ900, ГОСТ 8519-65 | |
| 13 | 0***6 | Топливопровод СВН-СВУ7Х2внХ900, ГОСТ 8519-65 | |
| 13 | 0***7 | Топливопровод СВН-СВУ7Х2внХ900, ГОСТ 8519-65 | |
| 13 | 0***8 | Топливопровод СВН-СВУ7Х2внХ900, ГОСТ 8519-65 | |
| 13 | 0***9 | Топливопровод СВН-СВУ7Х2внХ900, ГОСТ 8519-65 | |
| 13 | 0***0 | Топливопровод СВН-СВУ7Х2внХ900, ГОСТ 8519-65 | |
| 14 | Б***5 | Болт | |
| 15 | С***7 | Гайка накидная | |
| 16 | 0***А | Топливопровод от фильтра к насосу | |
| 17 | 0***8 | Топливопровод от фильтра грубой очистки к подкачивающему насосу | |
| 18 | 0***1 | Штуцер | |
| 19 | С***9 | Прокладка | |
| 20 | 1***0 | Болт поворотного угольника | |
| 21 | 0***А | Топливопровод от насоса к подкачивающему насосу | |
| 22 | С***6 | Болт крепления | |
| 23 | 0***1 | Топливный насос 6ТН-9Х10-03 с регулятором в сборе | |
| 24 | 0***4 | Топливопровод от подкачивающего насоса к фильтрам | |
| 25 | С***0 | Болт зажимной | |
| 26 | 4***6 | Прокладка | |
| 27 | 0***1 | Трубка дренажная в сборе | |
| 28 | Б***0 | Болт М8Х80, ГОСТ 7795-62 | |
| 29 | 0***0 | Хомут | |
| 30 | 3***1 | Прокладка | |
| 31 | 0***9 | Шайба специальная | |
| 32 | Б***5 | Болт | |
| 33 | Ш***Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 34 | Ф***1 | Фильтр грубой очистки топлива | |
| 35 | 0***3 | Кронштейн | |
| 36 | Э***2 | Фильтр тонкой очистки топлива 2ТФ-3 с краном | |
| 37 | Э***2 | Фильтр тонкой очистки топлива ТФ-3 | |
| 38 | 4***9 | Трубка вентиля в сборе | |
| 39 | Э***1 | Фильтрующий элемент | |
| 40 | 0***А | Плита | |
| 41 | 0***Б | Топливопровод от головки цилиндров к баку | |
| 42 | 4***0 | Хомут | |
| 43 | 0***2 | Шайба скобы крепления форсунки | |
| 44 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 45 | 0***А | Топливопровод слива в сборе | |
| 46 | Ш***Н | Шайба пружинная 14Н 65Г ГОСТ 6402-61 | |
| 47 | Б***0 | Болт М14Х30, ГОСТ 7796-62 | |
| 48 | 0***1 | Топливопровод между фильтрами | |
| 49 | 1***1 | Планка зажима | |
| 50 | 1***1 | Прокладка | |
| 51 | 0***4 | Планка | |
| 52 | Б***0 | Болт | |
| 53 | 0***2 | Планка зажима | |
| 54 | 0***3 | Прокладка |
