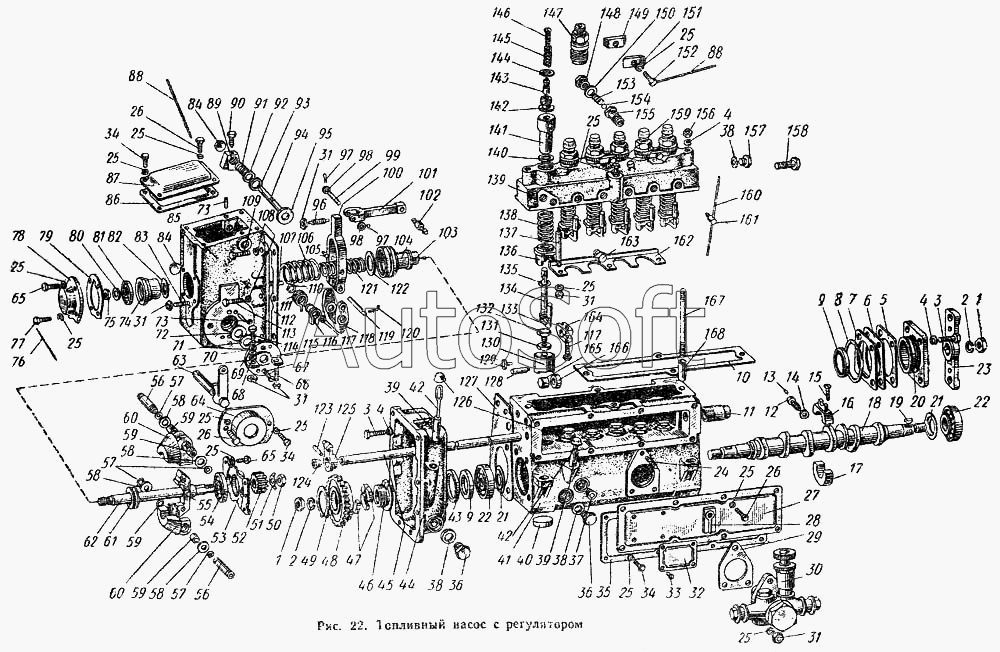

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Топливный насос с регулятором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01-17с1 | 0***1 | Регулятор типа РВ800 в сборе | |
| 01-17с9 | 0***9 | Валик регулятора в сборе | |
| 03-16с2 | 0***2 | Насос топливный в сборе | |
| 17-с3-3 | 1***3 | Валик регулятора с крестовиной в сборе | |
| 17-с8-2 | 1***2 | Муфта регулятора в сборе | |
| 41-А16с15-1 | 4***1 | Плунжерная пара в сборе | |
| 41-А16с16 | 4***6 | Клапан нагнетательный в сборе | |
| 41-А16с18 | 4***8 | Указатель уровня масла в сборе | |
| В2.80.16.085-2 | В***2 | Муфта регулятора упругая | |
| 1 | Г***4 | Гайка М14 | |
| 2 | Ш***Н | Шайба пружинная 14Н 65Г ГОСТ 6402-61 | |
| 3 | Б***5 | Болт | |
| 4 | Ш***Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 5 | 0***3 | Прокладка регулировочная | |
| 6 | 0***4 | Прокладка регулировочная | |
| 7 | 0***5 | Прокладка регулировочная | |
| 8 | 0***8 | Кольцо | |
| 9 | А***б | Манжета I-I-20, Н536-66 | |
| 10 | 0***9 | Прокладка головки насоса | |
| 11 | 0***3 | Колпак рейки | |
| 12 | 0***2 | Винт стопорный | |
| 13 | 0***1 | Стопор винта | |
| 14 | 0***7 | Прокладка | |
| 15 | 0***1 | Винт стяжной | |
| 16 | 0***6 | Половина опоры верхняя | |
| 17 | 0***7 | Половина опоры нижняя | |
| 18 | 0***2 | Вал кулачковый | |
| 19 | Ш***5 | Шпонка сегментная 4Х6,5, ГОСТ 8795-68 | |
| 20 | 0***3 | Крышка подшипника | |
| 21 | 1***1 | Маслоотражатель шарикоподшипника | |
| 22 | 7***4 | Роликоподшипник конический 7204, ГОСТ 333-59 | |
| 23 | 0***9 | Вилка | |
| 24 | 1***8 | Шпилька | |
| 25 | Ш***Н | Шайба пружинная 6Н65Г, ГОСТ 6402-61 | |
| 26 | Б***4 | Болт III М6Х14, ГОСТ 7796-62 | |
| 27 | 0***1 | Крышка люка | |
| 28 | 1***2 | Щиток сапуна | |
| 29 | 1***8 | Прокладка | |
| 30 | 1***Б | Насос подкачивающий в сборе | |
| 31 | Г***6 | Гайка | |
| 32 | 0***7 | Табличка | |
| 33 | З***6 | Заклепка 2,5Х6, ГОСТ 10299-68 | |
| 34 | Б***4 | Болт | |
| 35 | 0***0 | Прокладка крышки люка | |
| 36 | 1***4 | Пробка | |
| 37 | 0***3 | Болт-жиклер | |
| 38 | 1***0 | Прокладка | |
| 39 | 4***6 | Втулка направляющая | |
| 40 | 1***4 | Пробка корпуса | |
| 41 | 0***1 | Корпус топливного насоса | |
| 42 | 4***9 | Стержень указателя уровня масла | |
| 43 | Л***1 | Втулка подшипника | |
| 44 | 0***4 | Фланец крепления регулятора | |
| 45 | 0***5 | Рейка | |
| 46 | В***5 | Втулка шестерни | |
| 47 | 2***Б | Сухарь | |
| 48 | В***2 | Шестерня кулачкового вала | |
| 49 | В***6 | Кольцо упорное | |
| 50 | 1***1 | Гайка валика регулятора | |
| 51 | 1***Б | Шайба валика регулятора | |
| 52 | 1***А | Шестерня валика регулятора | |
| 53 | 1***Г | Гнездо шарикоподшипника | |
| 54 | 4***3 | Шарикоподшипник 46203, ГОСТ 831-62 | |
| 55 | 1***4 | Крестовина грузов | |
| 56 | 1***3 | Ось груза регулятора | |
| 57 | 1***9 | Кольцо стопорное | |
| 58 | 1***А | Шайба оси груза | |
| 59 | 1***2 | Втулка груза | |
| 60 | 1***А | Груз регулятора | |
| 61 | 8***2 | Шарикоподшипник 8202, ГОСТ 6874-54 | |
| 62 | 1***3 | Валик регулятора | |
| 63 | 1***А | Валях с рычагом | |
| 64 | 1***3 | Крышка упора | |
| 65 | Б***6 | Болт | |
| 66 | 1***3 | Шпилька-ограничитель выключения подачи | |
| 67 | В***2 | Винт М6Х12, ГОСТ 1490-62 | |
| 68 | 1***1 | Прокладка регулировочная | |
| 69 | 1***1 | Прокладка регулировочная | |
| 70 | 1***2 | Прокладка регулировочная | |
| 71 | 1***8 | Кольцо сальника | |
| 72 | 1***7 | Обойма сальника | |
| 73 | 1***9 | Штифт цилиндрический | |
| 74 | 1***А | Седло пружины регулятора | |
| 75 | Г***8 | Гайка М8, ГОСТ 5929-62 | |
| 76 | П***0 | Проволока 0,8Х280, ГОСТ 3282-46 | |
| 77 | Б***6 | Болт III М6Х16, ГОСТ 7796-62 | |
| 78 | 1***6 | Крышка регуляторе задняя | |
| 79 | 1***5 | Прокладка | |
| 80 | 1***4 | Шайба замковая | |
| 81 | 2***0 | Шарикоподшипник радиальный однорядный 200 ГОСТ 8338-57 | |
| 82 | 1***0 | Прокладка регулировочная | |
| 82 | 1***А | Прокладка регулировочная | |
| 83 | 1***А | Жесткий упор | |
| 84 | З***6 | Заглушка 16, ГОСТ 3111-67 | |
| 85 | 0***2 | Корпус регулятора в сборе | |
| 86 | 1***1 | Прокладка | |
| 87 | 1***3 | Крышка корпуса регулятора верхняя | |
| 88 | П***0 | Проволока 0,8Х400, ГОСТ 3282-46 | |
| 89 | 4***1 | Призма валика обогатителя | |
| 90 | 1***1 | Винт призмы | |
| 91 | 1***2 | Пружина | |
| 92 | 1***1 | Шайба сальника валика обогатителя | |
| 93 | 1***4 | Сальник валика обогатителя | |
| 94 | 1***3 | Валик обогатителя | |
| 95 | 1***2 | Ручка валика обогатителя | |
| 96 | 1***А | Болт вилки | |
| 97 | Ш***2 | Шплинт | |
| 98 | 1***0 | Шайба пальца | |
| 99 | 1***А | Ось вилки короткая | |
| 100 | 1***1 | Вилка тяги регулятора | |
| 101 | 1***5 | Тяга регулятора | |
| 102 | 1***3 | Кулачок тяги регулятора | |
| 103 | 1***А | Втулка муфты | |
| 104 | 1***2 | Муфта регулятора | |
| 105 | 1***А | Штырь вилки | |
| 106 | 1***А | Пружина регулятора наружная | |
| 107 | 1***2 | Штифт установочный | |
| 108 | Ш***Н | Шайба пружинная | |
| 109 | Б***5 | Болт III М8Х25 ГОСТ 7798-62 | |
| 110 | 1***А | Кольцо замковое | |
| 111 | 1***Б | Пружина кронштейна | |
| 112 | 1***7 | Прокладка | |
| 113 | Б***5 | Болт | |
| 114 | 1***1 | Болт регулировочный | |
| 115 | 1***2 | Шайба упора | |
| 116 | 1***2 | Втулка пружины | |
| 117 | Б***0 | Болт | |
| 118 | 1***1 | Кронштейн вилки тяги регулятора | |
| 119 | 1***2 | Ось кронштейна | |
| 120 | 8***9 | Шплинт | |
| 121 | 1***А | Пружина регулятора внутренняя | |
| 122 | 1***7 | Прокладка регулировочная | |
| 123 | 1***7 | Штифт цилиндрический | |
| 124 | 4***5 | Заглушка рейки | |
| 125 | 1***А | Поводок рейки | |
| 126 | 4***8 | Колпачок указателя уровня масла | |
| 127 | 1***А | Прокладка | |
| 128 | В***2 | Ось ролика толкателя | |
| 129 | В***3 | Фиксатор толкателя | |
| 130 | 8***А | Корпус толкателя | |
| 131 | 1***8 | Контргайка болта толкателя | |
| 132 | 1***9 | Болт толкателя | |
| 133 | 1***Б | Поводок плунжера | |
| 134 | 4***9 | Плунжер топливного насоса | |
| 135 | 1***А | Кольцо замковое плунжера | |
| 136 | 4***6 | Тарелка пружины плунжера | |
| 137 | 1***А | Шпилька | |
| 138 | 1***Г | Пружина плунжера | |
| 139 | 0***1 | Головка топливного насоса | |
| 140 | 1***2 | Прокладка | |
| 141 | 4***1 | Втулка плунжера | |
| 142 | 1***5 | Седло нагнетательное клапана | |
| 143 | 4***3 | Клапан нагнетательный | |
| 144 | 1***2 | Прокладка седла нагнетательного клапана | |
| 145 | 1***А | Пружина нагнетательного клапана | |
| 146 | 0***А | Уменьшитель объема | |
| 147 | 1***Б | Штуцер нажимной | |
| 148 | 1***8 | Пробка перепускного клапана | |
| 149 | 1***Б | Зажим задний | |
| 150 | 1***9 | Прокладка | |
| 151 | 1***Б | Зажим передний | |
| 152 | Б***0 | Болт III М8Х30, ГОСТ 7798-62 | |
| 153 | 1***7 | Пружина перепускного клапана | |
| 154 | I***м | Шарик III-7,144мм Н, ГОСТ 3722-60 | |
| 155 | 4***6 | Корпус перепускного клапана | |
| 156 | Г***0 | Гайка М10, ГОСТ 2524-62 | |
| 157 | 1***4 | Пробка головки насоса | |
| 158 | 1***0 | Болт поворотного угольника | |
| 159 | Б***0 | Болт М6Х60, ГОСТ 7795-62 | |
| 160 | П***0 | Проволока 0,8Х160, ГОСТ 3282-46 | |
| 161 | 1***А | Винт установочный | |
| 162 | 0***8 | Планка упора | |
| 163 | Р***" | Пробка КГ-1/4", ГОСТ 12720-67 | |
| 164 | 1***А | Хомутик | |
| 165 | 1***А | Втулка ролика | |
| 166 | 1***5 | Ролях толкателя плунжера | |
| 167 | Л***А | Шпилька | |
| 168 | 1***3 | Штифт установочный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
