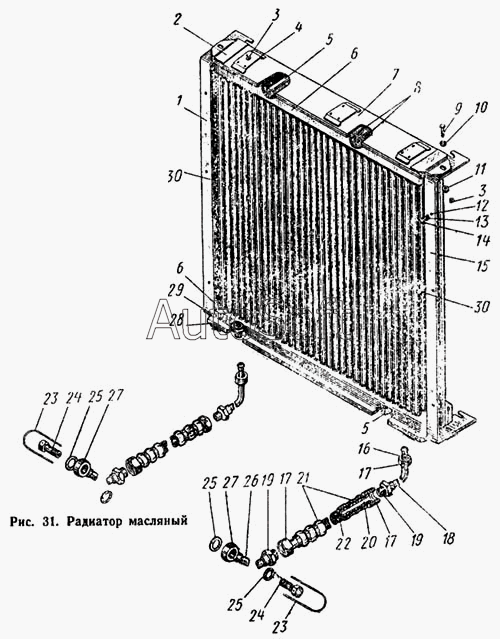

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Радиатор масляный
22
13
14
15
16
17
18
19
20
21
12
23
24
25
26
27
28
29
30
3
1
2
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04У.08.002 | 0***2 | Радиатор масляный в сборе | |
| 04У.08.003 | 0***3 | Радиатор масляный со стойками в сборе | |
| 04У.08.022 | 0***2 | Кронштейн (сварной узел) | |
| 77.66.011 | 7***1 | Шланг в сборе | |
| М04.08.001-2 | М***2 | Установка масляного радиатора | |
| М04.08.012-2 | М***2 | Маслопровод в сборе | |
| М04.08.014-2 | М***2 | Труба передняя в сборе | |
| М04.08.018-1 | М***1 | Труба задняя в сборе | |
| 1 | 0***9 | Стойка масляного радиатора левая | |
| 2 | 0***6 | Кронштейн | |
| 3 | Г***8 | Гайка | |
| 4 | 0***0 | Кронштейн | |
| 5 | 0***8 | Перегородка | |
| 6 | 0***1 | Маслосборник | |
| 7 | 0***2 | Крышка верхнего маслосборника | |
| 8 | 0***8 | Трубка охлаждающая | |
| 9 | Б***0 | Болт | |
| 10 | Ш***Т | Шайба пружинная | |
| 11 | Г***0 | Гайка | |
| 12 | Ш***Т | Шайба пружинная | |
| 13 | Ш***8 | Шайба | |
| 14 | Б***6 | Болт | |
| 15 | 0***8 | Стойка масляного радиатора правая | |
| 16 | А***6 | Ниппель | |
| 17 | А***5 | Гайка соединительная | |
| 18 | М***2 | Труба передняя | |
| 19 | 0***8 | Штуцер переходной | |
| 20 | А***0 | Ниппель | |
| 21 | Т***А | Муфта | |
| 22 | 7***1 | Шланг | |
| 23 | П***0 | Проволока диаметром 1,6Х210 | |
| 24 | 5***6 | Болт зажимной | |
| 25 | 5***7 | Уплотнительное кольцо | |
| 26 | М***1 | Труба задняя | |
| 27 | 5***А | Угольник поворотный | |
| 28 | 0***1 | Крышка нижнего маслосборника | |
| 29 | 0***3 | Штуцер | |
| 30 | 0***2 | Диафрагма |
