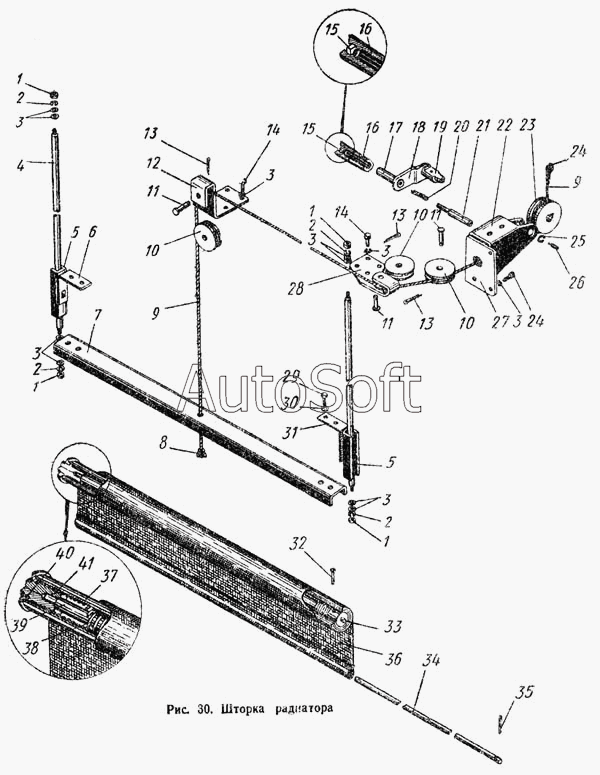

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Шторка радиатора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М04.04.003 | М***3 | Угольник левый в сборе | |
| М04.04.004 | М***4 | Угольник правый в сборе | |
| М04.04.006 | М***6 | Валик со шторкой в сборе | |
| М04.04.007 | М***7 | Труба в сборе | |
| М04.04.008 | М***8 | Пружина в сборе | |
| М04.04.012 | М***2 | Кронштейн в сборе | |
| М04.04.013-1 | М***1 | Кронштейн в сборе | |
| Т4.04.001 | Т***1 | Установка шторки | |
| Т4.04.002 | Т***2 | Шторка в сборе | |
| Т4.04.003 | Т***3 | Трос в сборе | |
| Т4.04.010 | Т***0 | Ручка в сборе | |
| Т4.04.011 | Т***1 | Рычаг в сборе | |
| Т4.04.012 | Т***2 | Кронштейн в сборе | |
| 1 | Г***8 | Гайка | |
| 2 | Ш***Т | Шайба пружинная | |
| 3 | Ш***8 | Шайба | |
| 4 | М***1 | Стержень направляющий | |
| 5 | М***5 | Направляющая | |
| 6 | М***3 | Угольник левый | |
| 7 | М***1 | Планка соединительная | |
| 8 | М***9 | Наконечник | |
| 9 | Т***2 | Трос | |
| 10 | М***2 | Ролик | |
| 11 | 5***5 | Ось | |
| 12 | М***2 | Кронштейн | |
| 13 | Ш***4 | Шплинт 2,5Х14 | |
| 14 | Б***0 | Болт | |
| 15 | Г***6 | Гайка | |
| 16 | Т***7 | Ручка | |
| 17 | Т***9 | Стакан | |
| 18 | Т***6 | Рычаг | |
| 19 | Т***4 | Валик | |
| 20 | 5***2 | Пружина краника | |
| 21 | Т***8 | Фиксатор | |
| 22 | Т***3 | Кронштейн | |
| 23 | Т***5 | Ролик | |
| 24 | Ш***Т | Шайба пружинная | |
| 25 | Т***1 | Кольцо запорное | |
| 26 | В***6 | Винт | |
| 27 | Т***0 | Основание | |
| 28 | М***2 | Кронштейн | |
| 29 | Б***4 | Болт | |
| 30 | Ш***Т | Шайба пружинная | |
| 31 | М***5 | Угольник правый | |
| 32 | З***6 | Заклепка | |
| 33 | М***7 | Наконечник пружины | |
| 34 | М***3 | Валик шторки | |
| 35 | Ш***8 | Шплинт 3,2Х18, ГОСТ 397-66 | |
| 36 | М***1 | Шторка | |
| 37 | М***3 | Труба | |
| 38 | 0***3 | Пружина | |
| 39 | М***4 | Стержень | |
| 40 | 0***2 | Заглушка | |
| 41 | М***6 | Наконечник пружины |
