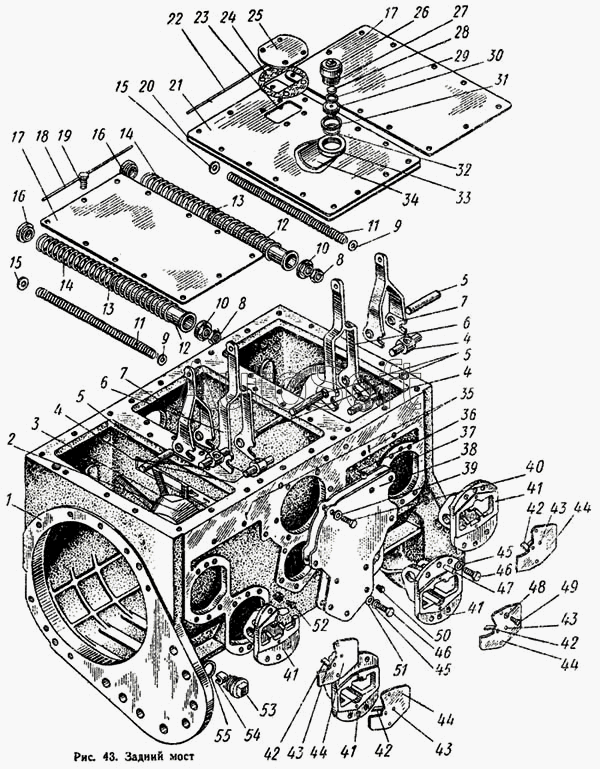

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Задний мост
27
36
35
34
33
32
31
30
29
28
37
26
25
24
23
22
21
20
19
46
55
54
53
52
51
50
49
48
47
18
45
44
43
42
41
40
39
38
9
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.38.003-1А | 0***А | Стакан в сборе | |
| 04.38.008-2 | 0***2 | Шестерня солнечная в сборе | |
| 04.38.012А | 0***А | Механизм планетарный в сборе | |
| 04.38.015 | 0***5 | Уплотнение в сборе | |
| 04.38.016 | 0***6 | Сальник в сборе | |
| 04.38.017 | 0***7 | Стакан в сборе | |
| 04.38.025 | 0***5 | Труба направляющая в сборе | |
| 04.57.014 | 0***4 | Сапун в сборе | |
| 04.57.016 | 0***6 | Корпус сапуна в сборе | |
| 54.38.028-2 | 5***2 | Пробка магнитная | |
| М04.38.-002-1 | М***1 | Водило с сателлитами в сборе | |
| Т4.38.001 | Т***1 | Мост задний в сборе | |
| Т4.38.002-3 | Т***3 | Лента тормозная солнечной шестерни в сборе | |
| Т4.38.003-3 | Т***3 | Лента тормозная водила в сборе | |
| Т4.38.004 | Т***4 | Крышка центральная в сборе | |
| Т4.38.007 | Т***7 | Крышка в сборе | |
| Т4.38.011-2 | Т***2 | Ветвь малая тормозной ленты солнечной шестерни в сборе | |
| Т4.38.012-2 | Т***2 | Ветвь большая тормозной ленты солнечной шестерни в сборе | |
| Т4.38.013-2 | Т***2 | Ветвь большая тормозной ленты водила в сборе | |
| Т4.38.014-2 | Т***2 | Ветвь малая тормозной ленты водила в сборе | |
| 1 | Т***1 | Корпус заднего моста | |
| 2 | 0***9 | Пружина | |
| 3 | 0***8 | Штифт | |
| 4 | 0***1 | Ось | |
| 5 | 0***8 | Ось проушины сбегающей ветви | |
| 6 | 0***4 | Рычаг тормоза солнечной шестерня | |
| 7 | 0***1 | Рычаг остановочного тормоза | |
| 8 | Г***5 | Гайка | |
| 9 | Ш***2 | Шайба | |
| 10 | 0***1 | Гайка регулировочная | |
| 11 | 0***3 | Пружина остановочного тормоза | |
| 12 | 0***1 | Труба направляющая | |
| 13 | 0***5 | Заглушка | |
| 14 | 0***2 | Пружина тормоза солнечной шестерни | |
| 15 | 0***9 | Шайба упорная | |
| 16 | 0***1 | Втулка направляющая | |
| 17 | Т***5 | Крышка боковая | |
| 18 | П***0 | Проволока | |
| 19 | Б***0 | Болт | |
| 20 | Т***1 | Прокладка | |
| 21 | Т***2 | Крышка центральная | |
| 22 | П***0 | Проволока | |
| 23 | Г***2 | Гайка | |
| 24 | 0***1 | Прокладка | |
| 25 | Т***6 | Крышка | |
| 26 | 0***1 | Корпус сапуна | |
| 27 | 0***2 | Стакан защитный | |
| 28 | 0***0 | Набивка | |
| 29 | 7***3 | Заглушка | |
| 30 | 0***9 | Пробка | |
| 31 | 0***5 | Прокладка сапуна | |
| 32 | 0***3 | Кольцо стопорное | |
| 33 | Т***5 | Бонка | |
| 34 | Т***1 | Отражатель | |
| 35 | Ш***2 | Шплинт | |
| 36 | Т***2 | Штифт пружины | |
| 37 | 0***1 | Прокладка | |
| 38 | Т***2 | Крышка | |
| 39 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 40 | Б***0 | Болт | |
| 41 | 0***1 | Кронштейн управления тормозами | |
| 42 | Т***0 | Пластина стопорная | |
| 43 | З***0 | Заклёпка | |
| 44 | 0***1 | Крышка | |
| 45 | Ш***Т | Шайба пружинная | |
| 46 | Б***5 | Болт | |
| 47 | Ш***0 | Штифт цилиндрический | |
| 48 | Ш***Т | Шайба пружинная | |
| 49 | Б***6 | Болт | |
| 50 | Р***" | Пробка КГ-1/2", ГОСТ 12720-67 | |
| 51 | Ш***4 | Шайба | |
| 52 | Р***" | Пробка | |
| 53 | 5***1 | Пробка с держателями | |
| 54 | 5***2 | Магнит | |
| 55 | 5***3 | Кольцо уплотняющее |
