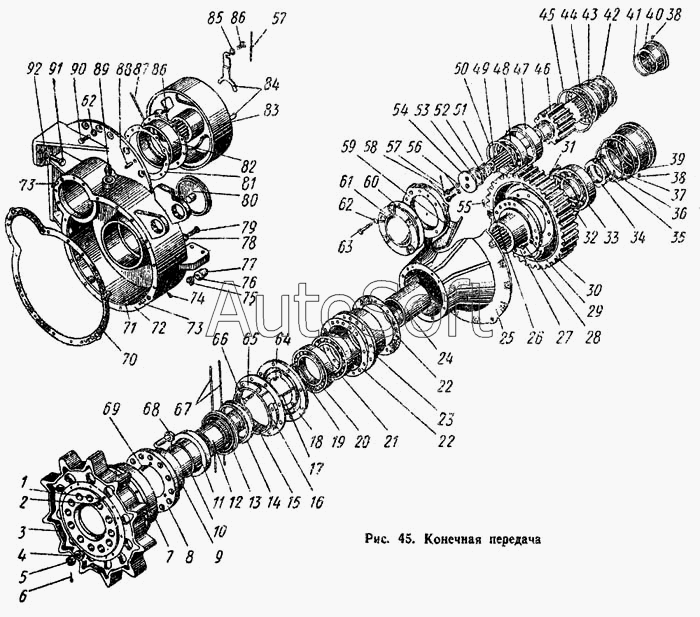

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Конечная передача
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.38.028-1 | 5***1 | Пробка сливная магнитная | |
| Т4.39.001 | Т***1 | Передача конечная | |
| Т4.39.004 | Т***4 | Втулка уплотнения в сборе | |
| Т4.39.005 | Т***5 | Крышка картера в сборе | |
| Т4.39.006 | Т***6 | Стакан подшипника в сборе | |
| Т4.39.007 | Т***7 | Шестерня ведомая в сборе | |
| Т4.39.008 | Т***8 | Вал ведомый в сборе | |
| 1 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 2 | Б***5 | Болт | |
| 3 | Т***1 | Венец | |
| 4 | Т***3 | Втулка коническая | |
| 5 | Т***5 | Гайка М24Х2 кл. 2 | |
| 6 | Ш***5 | Шплинт разводной | |
| 7 | Т***1 | Фланец | |
| 8 | Т***2 | Вал ведомый | |
| 9 | Т***6 | Втулка | |
| 10 | Т***2 | Кольцо | |
| 11 | Т***6 | Диск | |
| 12 | Т***8 | Втулка | |
| 13 | Т***9 | Диск | |
| 14 | Т***4 | Манжета | |
| 15 | Т***6 | Шайба уплотнительная | |
| 16 | Т***2 | Пластина стопорная | |
| 17 | 3***5 | Пружина фиксатора | |
| 18 | Т***2 | Крышка | |
| 19 | Т***9 | Кольцо запорное | |
| 20 | Р***Г | Роликоподшипник радиальный | |
| 21 | Ш***2 | Шарикоподшипник радиальный однорядный | |
| 22 | Т***3 | Прокладка | |
| 23 | Т***4 | Стакан подшипника | |
| 24 | Т***9 | Втулка | |
| 25 | Т***1 | Крышка картера | |
| 26 | Г***5 | Гайка прорезная | |
| 27 | Т***4 | Ступица ведомой шестерни | |
| 28 | Б***0 | Болт | |
| 29 | 6***7 | Шайба стопорная | |
| 30 | 6***7 | Шестерня ведомая | |
| 31 | 6***7 | Болт призонный | |
| 32 | Т***5 | Кольцо запорное | |
| 33 | Р***М | Роликоподшипник радиальный | |
| 34 | Т***1 | Гайка | |
| 35 | Т***0 | Кольцо стопорное | |
| 36 | Т***4 | Кольцо У-70Х0-2 | |
| 37 | Т***3 | Кольцо У-210Х200-2 | |
| 38 | Ш***4 | Штифт цилиндрический | |
| 39 | Т***1 | Стакан подшипника | |
| 40 | Т***5 | Втулка уплотнения | |
| 41 | Т***8 | Кольцо У-100Х95-2 | |
| 42 | А***б | Уплотнение одинарное | |
| 43 | Т***8 | Шайба маслоотражательная | |
| 44 | Р***К | Роликоподшипник радиальный | |
| 45 | 6***Б | Кольцо пружинное | |
| 46 | Т***3 | Шестерня ведущая | |
| 47 | Т***0 | Стакан подшипника | |
| 48 | Р***М | Роликоподшипник радиальный | |
| 49 | Т***2 | Торсион | |
| 50 | 0***9 | Кольцо 1Б-160Г | |
| 51 | 0***1 | Заглушка | |
| 52 | 0***5 | Кольцо стопорное | |
| 53 | 0***9 | Кольцо уплотнительное | |
| 54 | 0***1 | Шайба упорная | |
| 55 | Ш***0 | Шплинт разводной | |
| 56 | 0***2 | Кольцо уплотнительное | |
| 57 | П***0 | Проволока | |
| 58 | 0***2 | Болт | |
| 59 | Т***7 | Козырек | |
| 60 | Т***3 | Прокладка | |
| 61 | Т***4 | Крышка | |
| 62 | Ш***Т | Шайба пружинная | |
| 63 | Б***0 | Болт | |
| 64 | Т***5 | Штифт | |
| 65 | Т***3 | Пластина стопорная | |
| 66 | Б***0 | Болт | |
| 67 | П***0 | Проволока контровочная | |
| 68 | Т***1 | Болт М24Х2 кл.2 | |
| 69 | Б***5 | Болт М10Х35, ГОСТ 7796-62 | |
| 70 | Т***7 | Прокладка | |
| 71 | Т***9 | Картер левый | |
| 72 | Т***0 | Картер правый | |
| 74 | Р***" | Пробка коническая | |
| 75 | 5***2 | Магнит | |
| 75 | 6***5 | Штифт | |
| 76 | П***6 | Проволока контровочная | |
| 77 | 5***1 | Пробка спускная | |
| 78 | Ш***Г | Шайба пружинная | |
| 79 | Б***5 | Болт | |
| 80 | Т***2 | Крышка | |
| 81 | Т***9 | Прокладка | |
| 82 | Т***8 | Стакан подшипника | |
| 83 | Т***5 | Барабан тормозной | |
| 84 | Т***6 | Пластина стопорная | |
| 85 | Ш***2 | Шайба | |
| 86 | Б***0 | Болт | |
| 87 | П***0 | Проволока контровочная | |
| 88 | 7***6 | Штифт | |
| 89 | 6***2 | Пробка К-1,1/4" | |
| 90 | Б***5 | Болт | |
| 91 | Т***1 | Болт М27Х2Х65 кл. 2 | |
| 92 | Ш***Н | Шайба пружинная |
