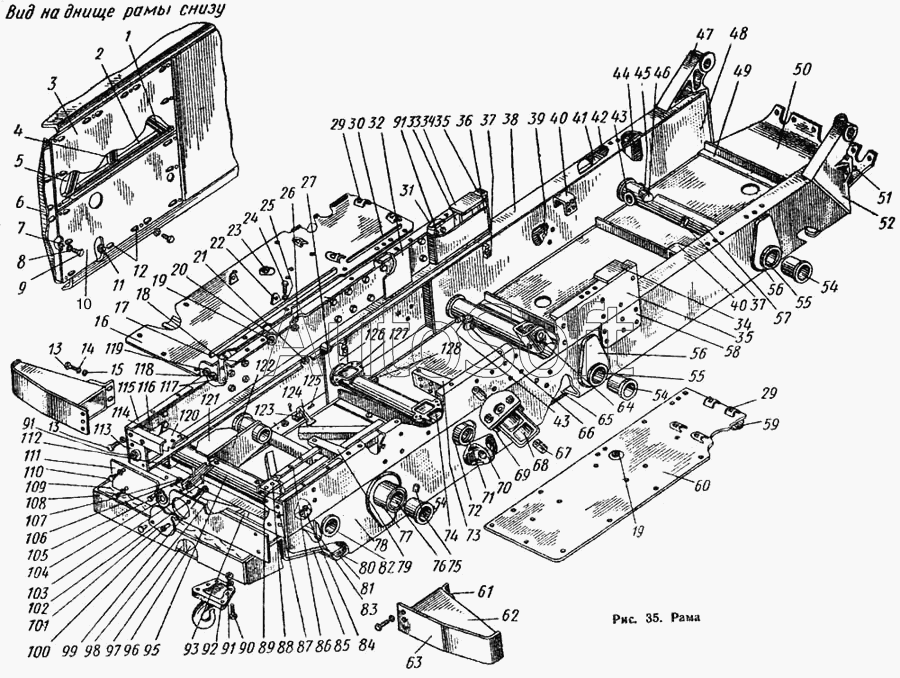

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.30.001 | Т***1 | Рама в сборе | |
| Т4.30.002 | Т***2 | Остов рамы в сборе | |
| Т4.30.003 | Т***3 | Лонжерон правый | |
| Т4.30.004 | Т***4 | Лонжерон левый | |
| Т4.30.008 | Т***8 | Лист правый в сборе | |
| Т4.30.009 | Т***9 | Труба передняя в сборе | |
| Т4.30.010 | Т***0 | Труба задняя в сборе | |
| Т4.30.011 | Т***1 | Лист левый в сборе | |
| Т4.30.012 | Т***2 | Кронштейн подвески в сборе | |
| Т4.30.013 | Т***3 | Крыло правое в сборе | |
| Т4.30.014 | Т***4 | Крыло левое в сборе | |
| Т4.30.015 | Т***5 | Кронштейн радиатора правый в сборе | |
| Т4.30.016 | Т***6 | Пластина левого лонжерона в сборе | |
| Т4.30.017 | Т***7 | Пластина правого лонжерона в сборе | |
| Т4.30.019 | Т***9 | Кронштейн радиатора левый в сборе | |
| Т4.30.021 | Т***1 | Бампер в сборе | |
| Т4.30.022 | Т***2 | Угольник передний в сборе | |
| Т4.30.023 | Т***3 | Люк в сборе | |
| Т4.30.025 | Т***5 | Труба средняя в сборе | |
| Т4.30.028-1 | Т***1 | Опора двигателя задняя в сборе | |
| Т4.30.029 | Т***9 | Кронштейн в сборе | |
| 1 | Т***3 | Ребро | |
| 2 | Т***9 | Ребро съемного листа среднее | |
| 3 | Т***0 | Лист левый | |
| 4 | Т***0 | Ребро | |
| 5 | Т***4 | Ребро | |
| 6 | Т***8 | Угольник днища | |
| 7 | Г***4 | Гайка М14 | |
| 8 | Ш***Т | Шайба пружинная | |
| 9 | Б***5 | Болт | |
| 10 | Т***4 | Лист правый | |
| 11 | Т***7 | Бонка косая | |
| 12 | 6***8 | Бонка предохранительная | |
| 13 | Б***0 | Болт | |
| 14 | Ш***Т | Шайба пружинная | |
| 15 | Ш***0 | Шайба | |
| 16 | Т***3 | Крыло правое | |
| 17 | Т***0 | Уголок капота | |
| 18 | Г***6 | Гайка | |
| 19 | Г***2 | Гайка | |
| 20 | Т***0 | Кронштейн | |
| 21 | 6***6 | Бонка косая | |
| 22 | 6***2 | Кронштейн сиденья | |
| 23 | Г***0 | Гайка | |
| 24 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 25 | Ш***Т | Шайба пружинная | |
| 26 | 7***8 | Шайба косая | |
| 27 | Т***7 | Упор | |
| 29 | Т***1 | Петля | |
| 30 | Т***1 | Ребро | |
| 31 | Т***2 | Планка косая | |
| 32 | Т***4 | Пластина | |
| 33 | 6***2 | Ребро швеллера | |
| 34 | Т***6 | Пластина | |
| 35 | Т***3 | Швеллер верхний | |
| 36 | Т***5 | Пластина | |
| 37 | Т***1 | Кронштейн крепления труб | |
| 38 | Т***1 | Швеллер нижний правый | |
| 39 | Т***3 | Бонка | |
| 40 | Т***6 | Планка | |
| 41 | Т***6 | Ребро | |
| 42 | Т***1 | Пластина | |
| 43 | 6***6 | Бонка стопора | |
| 44 | Т***5 | Упор | |
| 45 | Т***3 | Втулка | |
| 46 | 6***9 | Заглушка | |
| 47 | Т***8 | Кронштейн правый | |
| 48 | Т***9 | Пластина лонжерона | |
| 49 | Т***3 | Угольник днища задний | |
| 50 | Т***3 | Лист предохранительный | |
| 51 | 7***6 | Штифт | |
| 52 | Т***9 | Кронштейн левый | |
| 54 | Т***2 | Втулка | |
| 55 | Т***7 | Втулка переходная задняя | |
| 56 | Т***9 | Кронштейн | |
| 57 | Т***6 | Труба задняя | |
| 58 | Т***4 | Пластина | |
| 59 | Т***5 | Кронштейн | |
| 60 | Т***4 | Крыло левое | |
| 61 | Т***1 | Кронштейн | |
| 62 | Т***0 | Ребро | |
| 63 | Т***9 | Пластина | |
| 64 | Т***4 | Кронштейн гидроцилиндра | |
| 65 | Т***0 | Лист днища передний | |
| 66 | 6***1 | Ребро | |
| 67 | 6***0 | Втулка | |
| 68 | Т***2 | Кронштейн подвески | |
| 69 | Т***3 | Труба направляющая | |
| 70 | Т***1 | Кронштейн натяжного устройства | |
| 71 | Т***1 | Опора двигателя задняя | |
| 72 | Т***1 | Кольцо | |
| 73 | Т***6 | Кронштейн | |
| 74 | Т***9 | Опора двигателя левая | |
| 75 | 6***7 | Планка | |
| 76 | Т***5 | Труба передняя | |
| 77 | Т***6 | Втулка переходная передняя | |
| 78 | Т***2 | Швеллер нижний левый | |
| 79 | Т***4 | Кронштейн угольника передний | |
| 80 | Т***6 | Угольник | |
| 81 | Т***5 | Ребро | |
| 82 | 6***5 | Труба опоры двигателя передняя | |
| 83 | Т***8 | Кронштейн передний левый | |
| 84 | Т***1 | Кронштейн | |
| 85 | Т***4 | Лист лобовой | |
| 86 | Т***8 | Планка | |
| 87 | Т***1 | Связь передняя | |
| 88 | Т***5 | Кронштейн радиатора левый | |
| 89 | Т***0 | Пластина | |
| 90 | Б***0 | Болт | |
| 91 | Г***0 | Гайка | |
| 92 | Т***0 | Крюк буксирный | |
| 93 | Т***2 | Планка | |
| 95 | Т***8 | Опора двигателя | |
| 96 | Т***7 | Ребро | |
| 97 | Т***8 | Пластина | |
| 98 | Т***6 | Косынка | |
| 99 | Г***2 | Гайка | |
| 100 | Т***9 | Винт | |
| 101 | Т***7 | Крышка | |
| 102 | 5***1 | Пружина | |
| 103 | Ш***0 | Шплинт | |
| 104 | Т***2 | Крышка | |
| 105 | М***2 | Ось | |
| 106 | Т***2 | Лоток | |
| 107 | Ш***2 | Шайба | |
| 108 | Т***5 | Пластина передняя | |
| 109 | Т***9 | Пластина верхняя | |
| 110 | Б***5 | Болт | |
| 111 | Т***9 | Люк | |
| 112 | Т***7 | Кронштейн передний правый | |
| 113 | Т***2 | Пластина | |
| 114 | Т***3 | Ребро | |
| 115 | Т***7 | Планка | |
| 116 | Т***4 | Пластина | |
| 117 | Ш***6 | Шайба | |
| 118 | Ш***Т | Шайба пружинная | |
| 119 | Б***0 | Болт | |
| 120 | Т***0 | Кронштейн радиатора правый | |
| 121 | Т***6 | Накладка | |
| 122 | Т***5 | Связь | |
| 123 | 6***6 | Проушина кронштейна | |
| 124 | 6***5 | Кронштейн съемного листа | |
| 125 | 5***9 | Палец | |
| 126 | Т***1 | Кронштейн | |
| 127 | Т***8 | Опора двигателя правая | |
| 128 | Т***8 | Ушко |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
