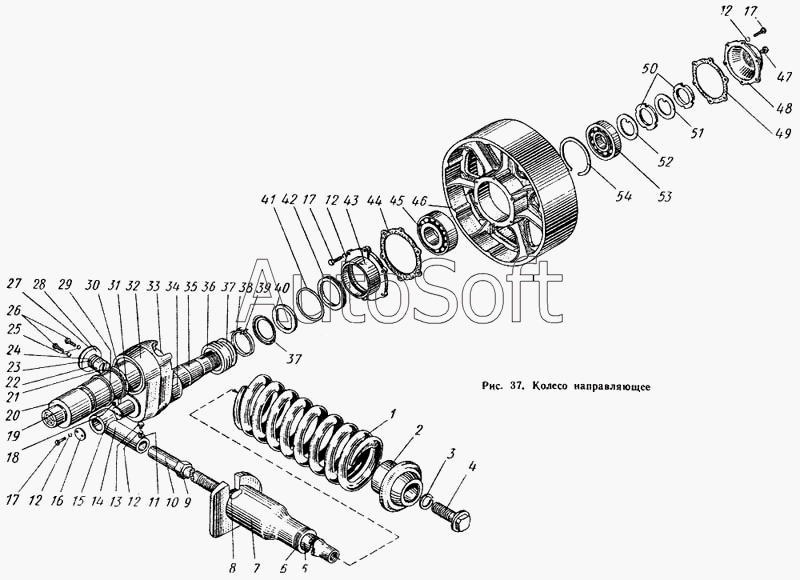

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Колесо направляющее
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т4.31.012 | Т***2 | Кольцо уплотнительное в сборе | |
| Т4.31.015 | Т***5 | Пружина уплотнения в сборе | |
| Т4.31.016 | Т***6 | Корпус уплотнения в сборе | |
| Т4.32.001 | Т***1 | Колесо направляющее с амортизатором в сборе | |
| Т4.32.002 | Т***2 | Колесо направляющее в сборе | |
| Т4.32.003 | Т***3 | Кривошип в сборе | |
| Т4.32.004 | Т***4 | Амортизатор с натяжным винтом в сборе | |
| Т4.32.005 | Т***5 | Амортизатор в сборе | |
| Т4.32.006 | Т***6 | Шток в сборе | |
| Т4.32.007 | Т***7 | Проушина в сборе | |
| Т4.32.009 | Т***9 | Винт натяжной в сборе | |
| 1 | Т***6 | Пружина | |
| 2 | Т***7 | Опора амортизатора | |
| 3 | Ш***Н | Шайба пружинная | |
| 4 | Т***2 | Болт | |
| 5 | Т***9 | Труба штока | |
| 6 | 6***5 | Кольцо упорное | |
| 7 | Т***8 | Фланец штока | |
| 8 | 3***8 | Сальник поворотного рычага | |
| 9 | 6***2 | Поводок натяжного винта | |
| 10 | Т***4 | Винт натяжной | |
| 11 | 6***7 | Бонка | |
| 12 | Ш***Т | Шайба пружинная | |
| 13 | 6***8 | Болт стопорный | |
| 14 | Т***2 | Труба проушины | |
| 15 | Т***0 | Проушина | |
| 16 | 6***2 | Шайба | |
| 17 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 18 | I***1 | Масленка I-А1, ГОСТ 1303-56 | |
| 19 | 6***5 | Пробка | |
| 20 | Т***4 | Ось | |
| 21 | Т***9 | Стопор | |
| 22 | 6***6 | Прокладка регулировочная | |
| 23 | 6***7 | Прокладка регулировочная | |
| 24 | 6***8 | Прокладка регулировочная | |
| 25 | Ш***Т | Шайба пружинная | |
| 26 | Б***8 | Болт | |
| 27 | Т***9 | Крышка стопора | |
| 28 | Т***0 | Прокладка | |
| 29 | Т***3 | Кольцо уплотнительное | |
| 30 | Т***3 | Кольцо | |
| 31 | Т***2 | Кольцо уплотнительное | |
| 32 | Т***1 | Щека кривошипа | |
| 33 | 1***3 | Заглушка | |
| 34 | Т***4 | Кольцо защитное | |
| 35 | Т***2 | Ось направляющего колеса | |
| 36 | Т***0 | Чехол уплотнения | |
| 37 | Т***9 | Шайба нажимная | |
| 38 | Т***8 | Пружина уплотнения | |
| 39 | Т***9 | Нитка №00 ГОСТ 6309-59 | |
| 40 | Т***1 | Кольцо уплотнительное малое | |
| 41 | 0***6 | Кольцо уплотнительное | |
| 42 | Т***4 | Кольцо уплотнительное | |
| 43 | Т***9 | Корпус уплотнения | |
| 44 | Т***6 | Прокладка | |
| 45 | Р***5 | Роликоподшипник конический | |
| 46 | Т***1 | Колесо направляющее | |
| 47 | Р***" | Пробка | |
| 48 | Т***5 | Крышка | |
| 49 | Т***6 | Прокладка | |
| 50 | Г***2 | Гайка круглая | |
| 51 | Т***8 | Шайба стопорная | |
| 52 | Т***1 | Шайба упорная | |
| 53 | Р***1 | Роликоподшипник конический | |
| 54 | Т***8 | Кольцо стопорное |
