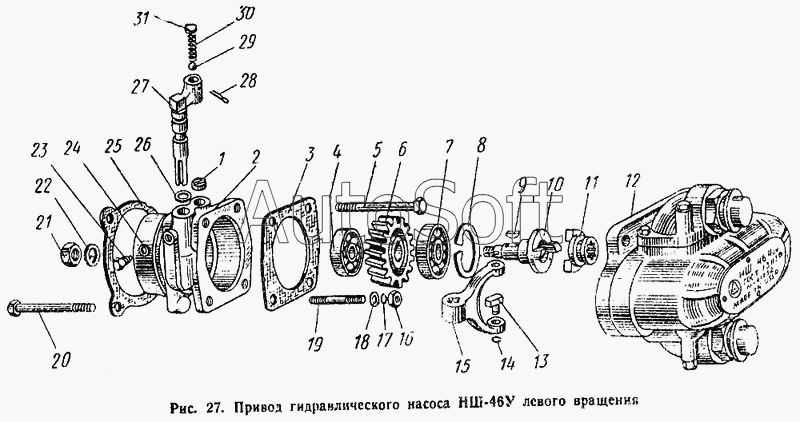

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Привод гидравлического насоса НШ-46У левого вращения
24
16
17
18
19
20
21
22
23
15
25
26
27
28
29
30
31
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6Т2-26с2 | 6***2 | Привод гидравлического насоса НШ-46У (левого вращения) в сборе | |
| 6Т2-26с3 | 6***3 | Корпус в сборе | |
| 1 | С***8 | Ограничитель | |
| 2 | 0***1 | Корпус привода гидравлического насоса | |
| 3 | С***1 | Прокладка | |
| 4 | 2***4 | Шарикоподшипник 204, ГОСТ 8338-57 | |
| 5 | Б***5 | Болт М10Х95, ГОСТ 7795-62 | |
| 6 | 0***3 | Шестерня привода гидравлического насоса | |
| 7 | 2***7 | Шарикоподшипник 207, ГОСТ 8338-57 | |
| 8 | Б***2 | Кольцо Б-72, ГОСТ 13943-68 | |
| 9 | Ш***0 | Шпонка сегментная 6Х10, ГОСТ 8795-68 | |
| 10 | С***1 | Вал привода гидравлического насоса | |
| 11 | С***Б | Муфта кулачковая | |
| 12 | Н***2 | Насос шестеренный НШ-46У (левого вращения) | |
| 13 | С***1 | Сухарик | |
| 14 | С***3 | Кольцо предохранительное | |
| 15 | С***1 | Вилка | |
| 16 | Г***0 | Гайка М10, ГОСТ 2524-62 | |
| 17 | Ш***Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | |
| 18 | Ш***0 | Шайба | |
| 19 | Ш***2 | Шпилька М10Х32, Н478-66 | |
| 20 | Б***5 | Болт М10Х105, ГОСТ 7795-62 | |
| 21 | Г***6 | Гайка М16, ГОСТ 2526-62 | |
| 22 | Ш***2 | Шайба стопорная 16Х32, Н500-66 | |
| 23 | 0***6 | Винт установочный | |
| 24 | Ш***8 | Шайба | |
| 25 | 6***4 | Прокладка | |
| 26 | С***1 | Кольцо уплотнительное | |
| 27 | С***2 | Рычаг выключения | |
| 28 | Ш***2 | Шплинт 3,2Х32, ГОСТ 397-66 | |
| 29 | Б***Р | Шарик БV8 мм Р, ГОСТ 3722-60 | |
| 30 | С***7 | Пружина | |
| 31 | 1***9 | Заглушка |
