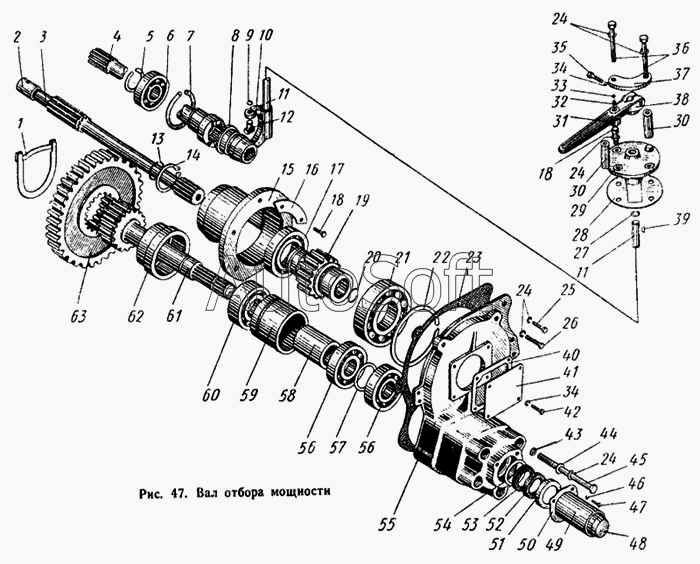

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Вал отбора мощности
38
46
45
44
43
42
41
40
39
47
37
36
35
34
33
32
31
55
63
62
61
60
59
58
57
56
30
54
53
52
51
50
49
48
5
13
12
11
10
9
8
7
6
14
4
3
2
1
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.41.010-2 | 0***2 | Чехол в сборе | |
| Т4.41.001-1 | Т***1 | Вал отбора мощности | |
| Т4.41.002-1 | Т***1 | Вилка переключения в сборе | |
| Т4.41.003 | Т***3 | Рычаг в сборе | |
| 1 | 0***1 | Шайба ШЕЗ-85 | |
| 2 | 0***1 | Втулка | |
| 3 | 0***2 | Вал приводной задний | |
| 4 | 0***1 | Вал приводной передний | |
| 5 | 0***1 | Кольцо НК-50 | |
| 6 | Ш***0 | Шарикоподшипник радиальный | |
| 7 | 0***1 | Кольцо ВЭ-90 | |
| 8 | 0***2 | Муфта кулачковая | |
| 9 | 0***7 | Кольцо стопорное | |
| 10 | 0***1 | Вилка переключения | |
| 11 | 0***1 | Валик переключения | |
| 12 | 0***2 | Сухарь | |
| 13 | 0***7 | Кольцо стопорное | |
| 14 | 0***1 | Кольцо НЭ-60 | |
| 15 | 0***1 | Гнездо подшипников | |
| 16 | 0***2 | Пластина замковая | |
| 17 | Р***1 | Роликоподшипник радиальный | |
| 18 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 19 | 0***1 | Шестерня ведущая | |
| 20 | 0***3 | Кольцо стопорное | |
| 21 | Ш***3 | Шарикоподшипник | |
| 22 | 0***6 | Кольцо 1Б-140 | |
| 23 | 0***1 | Прокладка | |
| 24 | Ш***Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | |
| 25 | Б***0 | Болт М12Х40, ГОСТ 7796-62 | |
| 26 | Б***5 | Болт М12Х65, ГОСТ 7795-62 | |
| 27 | 6***2 | Кольцо уплотнительное | |
| 28 | 0***1 | Прокладка | |
| 29 | 0***1 | Кронштейн | |
| 30 | 0***4 | Втулка | |
| 31 | 0***2 | Колпак | |
| 32 | 0***1 | Пружина фиксатора | |
| 33 | Ш***4 | Шар | |
| 34 | Ш***Т | Шайба пружинная | |
| 35 | Б***5 | Болт | |
| 36 | Б***0 | Болт | |
| 37 | 0***6 | Планка фиксирующая | |
| 38 | Т***7 | Рычаг | |
| 39 | Ш***9 | Шпонка | |
| 40 | 0***8 | Прокладка | |
| 41 | Т***8 | Крышка | |
| 42 | Б***0 | Болт | |
| 43 | 0***2 | Кольцо уплотнительное | |
| 44 | Ш***2 | Шайба | |
| 45 | Б***5 | Болт | |
| 46 | Ш***Н | Шайба пружинная | |
| 47 | Б***6 | Болт | |
| 48 | 0***9 | Колпачок | |
| 49 | 0***2 | Чехол | |
| 50 | 0***3 | Фланец | |
| 51 | 0***3 | Обойма сальника | |
| 52 | 0***9 | Кольцо-сальник | |
| 53 | А***б | Уплотнение одинарное | |
| 54 | 0***4 | Кольцо НК-45 | |
| 55 | 0***1 | Корпус вала отбора мощности | |
| 56 | Ш***К | Шарикоподшипник радиальный | |
| 57 | 0***9 | Кольцо распорное | |
| 58 | 0***1 | Втулка распорная | |
| 59 | 0***0 | Втулка распорная | |
| 60 | Р***М | Роликоподшипник радиальный | |
| 61 | 0***2 | Вал отбора мощности | |
| 62 | 0***3 | Стакан | |
| 63 | 0***2 | Шестерня ведомая |
