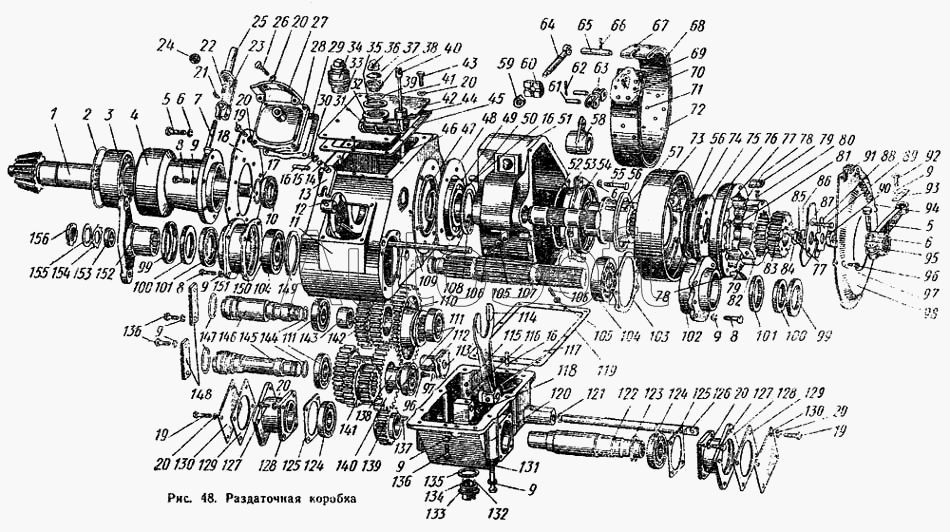

Каталог запасных частей к технике: АТЗ ТТ-4 (1972). Раздаточная коробка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 04.57.014 | 0***4 | Сапун в сборе | |
| 54.38.028-2 | 5***2 | Пробка магнитная | |
| 60-40сб.105 | 6***5 | Крышка в сборе | |
| Т4.42.001-4 | Т***4 | Коробка раздаточная в сборе | |
| Т4.42.002-2 | Т***2 | Тормоз в сборе | |
| Т4.42.003-1 | Т***1 | Лента тормозная в сборе | |
| Т4.42.005-1 | Т***1 | Поддон в сборе | |
| Т4.42.007-2 | Т***2 | Блок шестерен в сборе | |
| Т4.42.008-2 | Т***2 | Шестерня промежуточная в сборе | |
| Т4.42.013-1 | Т***1 | Крышка в сборе | |
| Т4.42.015 | Т***5 | Поводок и сборе | |
| Т4.42.016 | Т***6 | Рычаг включения в сборе | |
| Т4.42.017 | Т***7 | Рычаг включения с фиксатором в сборе | |
| Т4.42.018 | Т***8 | Кронштейн барабана в сборе | |
| Т4.42.019 | Т***9 | Барабан тормоза в сборе | |
| Т4.42.020 | Т***0 | Щуп в сборе | |
| Т4.42.021 | Т***1 | Крышка а сборе | |
| 1 | Т***2 | Вал-шестерня | |
| 2 | А***А | Кольцо стопорное | |
| 3 | Р***М | Роликоподшипник | |
| 4 | 6***4 | Рукав | |
| 5 | Б***5 | Болт | |
| 6 | Ш***Т | Шайба пружинная | |
| 7 | Т***4 | Фиксатор | |
| 8 | Б***5 | Болт М12Х35, ГОСТ 7796-62 | |
| 9 | Ш***Т | Шайба пружинная | |
| 10 | А***6 | Уплотнение одинарное | |
| 11 | Т***4 | Корпус раздаточной коробки | |
| 12 | Т***6 | Вилка | |
| 13 | Т***0 | Поводок | |
| 14 | Т***1 | Ось | |
| 15 | 5***8 | Кольцо уплотнительное | |
| 16 | Д***5 | Штифт установочный | |
| 17 | Т***7 | Кольцо запорное 60 МН470-61 | |
| 18 | 6***А | Прокладка | |
| 19 | Б***0 | Болт | |
| 20 | Ш***Т | Шайба пружинная | |
| 21 | Ш***5 | Шпонка сегментная | |
| 22 | 5***9 | Пружина | |
| 23 | Т***9 | Рычаг | |
| 24 | 5***7 | Рукоятка рычага | |
| 25 | Т***5 | Корпус пружины | |
| 26 | Б***5 | Болт М10Х35, ГОСТ 7796-62 | |
| 27 | Т***8 | Кронштейн | |
| 28 | Т***7 | Крышка | |
| 29 | Т***1 | Прокладка | |
| 30 | Т***2 | Кольцо стопорное | |
| 31 | Т***4 | Экран | |
| 32 | Т***3 | Бонка | |
| 33 | 0***1 | Корпус сапуна | |
| 34 | 0***2 | Стакан защитный | |
| 35 | 0***5 | Прокладка сапуна | |
| 36 | 0***0 | Набивка | |
| 37 | 7***3 | Заглушка | |
| 38 | 0***9 | Пробка | |
| 39 | 0***3 | Кольцо стопорное | |
| 40 | Т***5 | Пробка щупа | |
| 41 | Т***6 | Стержень | |
| 42 | Т***7 | Крышка | |
| 43 | Б***0 | Болт | |
| 44 | Т***2 | Бонка | |
| 45 | 6***6 | Прокладка крышки корпуса | |
| 46 | Т***8 | Труба | |
| 47 | 0***4 | Кольцо 1Б-80 | |
| 48 | Т***5 | Прокладка | |
| 49 | Ш***6 | Шарикоподшипник | |
| 50 | Т***2 | Шайба | |
| 51 | Т***3 | Кронштейн тормоза | |
| 52 | 6***6 | Кольцо уплотнительное | |
| 53 | Т***1 | Стакан | |
| 54 | 6***6 | Валик рычага тормоза | |
| 55 | Б***5 | Болт | |
| 56 | Б***б | Уплотнение с пыльником | |
| 57 | Т***2 | Кронштейн барабана | |
| 58 | 6***3 | Рычаг тормозной | |
| 59 | 6***1 | Гайка регулировочная | |
| 60 | 6***2 | Шайба сегментная | |
| 61 | А***1 | Палец | |
| 62 | Ш***2 | Шплинт 4Х22, ГОСТ 397-66 | |
| 63 | 6***8 | Серьга | |
| 64 | 6***0 | Тяга тормоза регулировочная | |
| 65 | Т***2 | Палец тормозной лепты | |
| 66 | Ш***5 | Шплинт разводной | |
| 67 | З***Ф | Заклепка латунная | |
| 68 | Т***1 | Накладка тормозной ленты | |
| 69 | 0***9 | Заклепка | |
| 70 | Т***1 | Проушина | |
| 71 | З***Ф | Заклепка трубчатая | |
| 72 | Т***1 | Лента тормозная | |
| 73 | Т***5 | Барабан тормозной | |
| 74 | Т***6 | Корпус сальника | |
| 75 | Т***8 | Прокладка | |
| 76 | Т***3 | Венец | |
| 77 | Т***4 | Штифт | |
| 78 | Т***1 | Пластина стопорная | |
| 79 | Т***9 | Сухарик | |
| 80 | Т***1 | Пружина | |
| 81 | Б***0 | Болт | |
| 82 | Т***0 | Корпус сухариков | |
| 83 | Т***1 | Кольцо ведущее | |
| 84 | Т***2 | Прокладка регулировочная | |
| 85 | Ц***А | Кольцо уплотнительное | |
| 86 | Т***2 | Прокладка регулировочная | |
| 87 | Т***3 | Прижим | |
| 88 | Т***7 | Пластина стопорная | |
| 89 | Б***5 | Болт М12Х65, ГОСТ 7795-62 | |
| 90 | Г***5 | Гайка | |
| 91 | 6***7 | Кронштейн | |
| 92 | Б***5 | Болт | |
| 93 | 6***2 | Планка упорная | |
| 94 | 7***0 | Пружина | |
| 95 | 6***5 | Рычаг тормоза большой | |
| 96 | Б***6 | Болт | |
| 97 | Ш***Т | Шайба пружинная | |
| 98 | Т***4 | Крышка | |
| 99 | 6***8 | Обойма сальника | |
| 100 | 6***9 | Кольцо сальника | |
| 101 | А***б | Уплотнение одинарное | |
| 102 | Т***9 | Крышка | |
| 103 | Т***9 | Прокладка | |
| 104 | Ш***0 | Шарикоподшипник | |
| 105 | Г***2 | Гайка | |
| 106 | В***5 | Винт | |
| 107 | Т***1 | Вал коробки первичный | |
| 108 | 6***4 | Кольцо пружинное | |
| 109 | Т***5 | Валик | |
| 110 | Т***4 | Шестерня привода лебедки | |
| 111 | Ш***8 | Шарикоподшипник | |
| 112 | 6***9 | Колпачок | |
| 113 | 6***5 | Прокладка | |
| 114 | 6***А | Вилка включения лебедки | |
| 115 | Ш***4 | Шар | |
| 116 | А***4 | Пружина | |
| 117 | П***0 | Проволока контровочная | |
| 118 | 3***0 | Винт установочным вилок | |
| 119 | 6***7 | Прокладка поддона | |
| 120 | Т***1 | Поддон | |
| 121 | 6***2 | Кольцо уплотнительное | |
| 122 | Т***7 | Вал привода насоса | |
| 123 | 0***4 | Кольцо НК-45 | |
| 124 | Ш***9 | Шарикоподшипник | |
| 125 | Т***9 | Прокладка | |
| 126 | Т***1 | Валик вилки включения лебедки | |
| 127 | Б***5 | Болт | |
| 128 | Т***6 | Кронштейн насоса | |
| 129 | Т***0 | Прокладка | |
| 130 | Т***8 | Крышка | |
| 131 | Б***0 | Болт | |
| 132 | П***6 | Проволока контровочная | |
| 133 | 5***1 | Пробка с держателями | |
| 134 | 5***2 | Магнит | |
| 135 | 5***3 | Кольцо уплотняющее | |
| 136 | Б***0 | Болт | |
| 137 | Ш***2 | Шпонка сегментная | |
| 138 | 6***3 | Втулка | |
| 139 | Т***3 | Шестерня привода насоса | |
| 140 | Т***3 | Блок шестерен | |
| 141 | Т***1 | Шестерня подвижная | |
| 142 | Т***3 | Шестерня промежуточная | |
| 143 | 6***6 | Втулка распорная | |
| 144 | 6***8 | Кольцо уплотнительное | |
| 145 | 6***9 | Ось нижняя | |
| 146 | 6***0 | Ось верхняя | |
| 147 | 3***5 | Кольцо уплотнительное | |
| 148 | 6***6 | Планка | |
| 149 | 6***3 | Кольцо 1Б110 ГОСТ 13941-68 | |
| 150 | 6***1 | Прокладка | |
| 151 | 6***6 | Крышка | |
| 152 | Т***2 | Вилка кардана | |
| 153 | Т***0 | Втулка конусная | |
| 154 | Т***3 | Шайба | |
| 155 | Т***1 | Шайба | |
| 156 | Т***2 | Гайка круглая |
